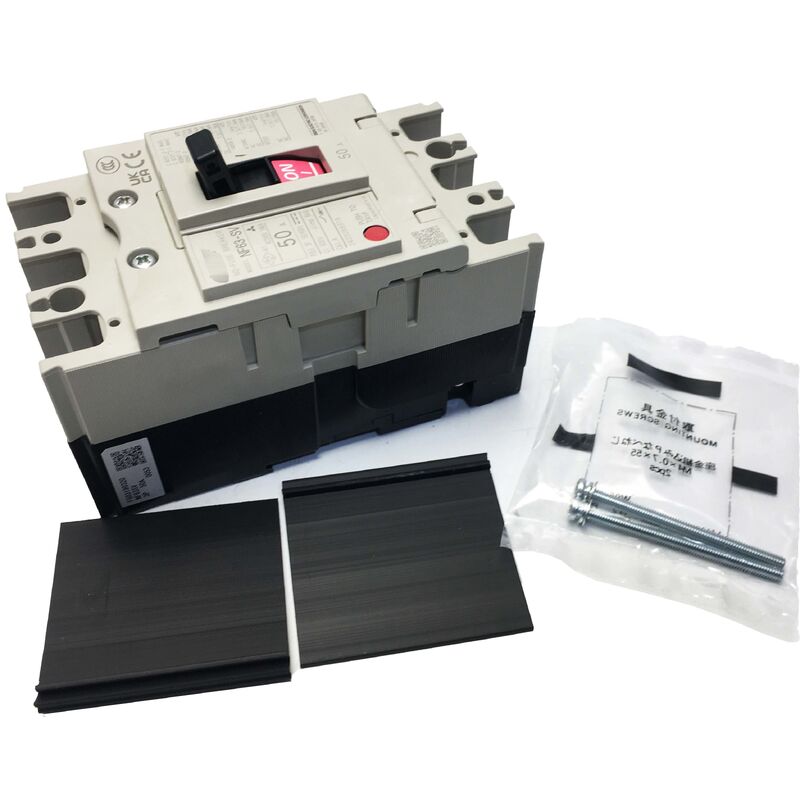

Mitsubishi NF63-SV 3P 50A Stroomonderbreker
Nieuwe fabrieksverzegelde WS-V Serie Standaard Klasse MCCB met een nominale stroom van 5A tot 63A, 600V AC/DC werking en een onderbrekingsvermogen van 7,5 kA bij 400V.
Productoverzicht
De Mitsubishi NF63-SV is een Standaard Klasse gegoten-behuizing stroomonderbreker in de WS-V Serie, ontworpen voor industriële distributie en machinebesturingsapplicaties. Dit 3-polige, 50A apparaat biedt betrouwbare bescherming met een vaste thermisch-magnetische tripunit en frontaansluitmogelijkheid.
Belangrijkste specificaties
| Productfamilie |
NF63-SV |
| Serie |
WS-V Serie - NF-S (Standaard Klasse) MCCB |
| Nominale stroombereik |
5A tot 63A |
| Nominale spanning |
600V AC / 250V DC |
| Beschikbare polen |
2P, 3P, 4P |
| Onderbrekingsvermogen bij 400V |
7,5 kA (IEC 60947) |
| Onderbrekingsvermogen bij 200-230V |
15 kA (IEC 60947) |
| Tripunit |
Vaste thermisch-magnetische |
| Aansluiting |
Frontkabelklemmen of stroomrails |
| Standaard |
IEC 60947-2 |
| Fabrikant |
Mitsubishi Electric |
Vergelijking van prestatieklassen
De WS-V serie biedt drie prestatieklassen om aan de eisen van de applicatie te voldoen:
- NF-C (Economie Klasse): 5 kA bij 400V - Kosteneffectief voor installaties met beperkte foutstroom
- NF-S (Standaard Klasse - Dit Product): 7,5 kA bij 400V - Ideaal voor de meeste industriële distributiescenario's
- NF-H (Hoge Prestatie Klasse): 10 kA bij 400V - Voor installaties nabij transformatoren met hoge capaciteit
Beschermingsfuncties
Vaste thermisch-magnetische tripunit biedt uitgebreide bescherming:
- Thermisch element: Overbelastingsbeveiliging met inverse tijdeigenschap voor motorstartstromen
- Magnetisch element: Directe kortsluitbeveiliging voor foutstroomonderbreking
AC/DC Werking
Geschikt voor zowel AC- als DC-service, waardoor het geschikt is voor conventionele driefasige distributie, batterijsystemen, DC-busbeveiliging in aandrijfschakelkasten, zonne-installaties en UPS-uitgangsbescherming.
Compatibiliteit met accessoires
Compatibel met het volledige WS-V serie accessoire-assortiment, inclusief afdekplaten, hulpcontacten, alarmcontacten, shunt trip spoelen en onderspanningsrelais ontworpen voor de 30A-63A framegroep.
Veelgestelde vragen
Wat is het verschil tussen NF63-SV, NF63-CV en NF63-HV?
Alle drie delen hetzelfde frame en stroombereik, maar verschillen in onderbrekingsvermogen: NF63-CV (5 kA), NF63-SV (7,5 kA), NF63-HV (10 kA). De standaard klasse NF63-SV dekt de meeste industriële toepassingen.
Verandert de behuizing van de stroomonderbreker tussen de stroomsterktes?
Nee. De NF63-SV gebruikt dezelfde fysieke afmetingen over het gehele 5A tot 63A stroombereik, waarbij de stroomsterkte wordt ingesteld door fabrieks kalibratie van de tripunit.
Is de NF63-SV gecertificeerd volgens IEC 60947-2?
Ja. De stroomonderbreker is getest en geclassificeerd volgens IEC 60947-2 met een Ics servicecapaciteit gelijk aan 100% van de Icu-classificatie bij 400V.
Kan de NF63-SV op DC-circuits worden gebruikt?
Ja. Geschikt voor DC-werking tot 250V met een onderbrekingsvermogen van 7,5 kA. De juiste polariteitsoriëntatie moet worden gevolgd voor DC-toepassingen.
Kunnen accessoires in het veld worden geïnstalleerd?
Ja. Het modulaire accessoire-systeem maakt veldinstallatie van shunt trips, hulpcontacten en andere accessoires direct op de behuizing van de stroomonderbreker mogelijk.
