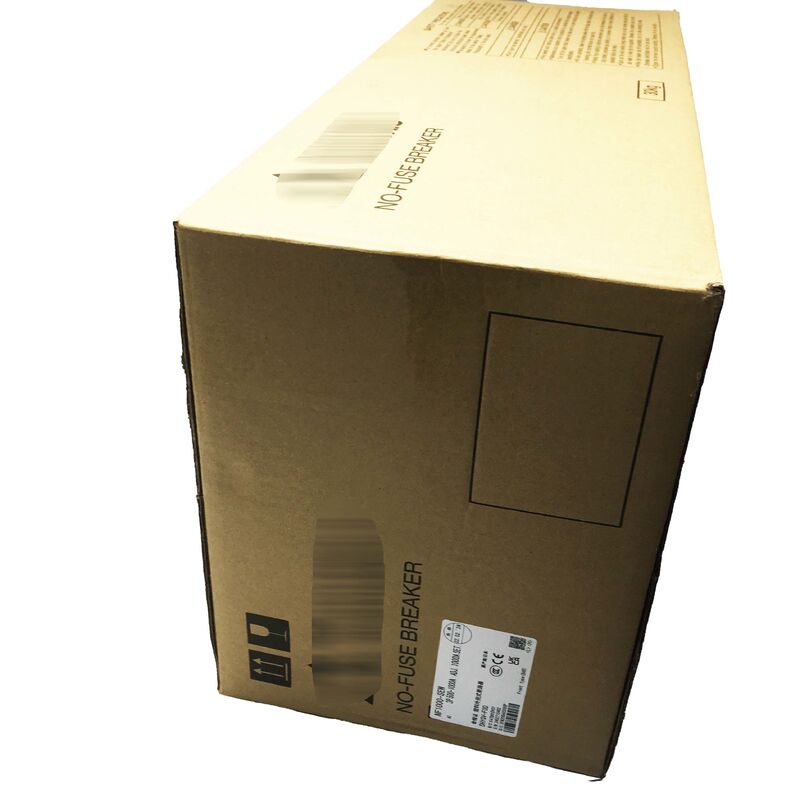

Mitsubishi NF1000-SEW | WS-V Serie 1000A Standaard Klasse MCCB
Elektronische Uitschakeling, 85kA bij 400V, 3-polig & 4-polig
Productoverzicht
De Mitsubishi NF1000-SEW is een 1000A standaard klasse gegoten-behuizing stroomonderbreker uit de WS-V serie, uitgerust met een elektronische uitschakeleenheid en geschikt voor kortsluitonderbreking tot 85 kA bij 400V. Dit prestatieniveau maakt hem ideaal voor hoofdverdeelinrichtingen, hoofdvoedingen van grote motorregelcentrales en industriële stroomverdeelpanelen waar een hoge verwachte foutstroom wordt verwacht.
Belangrijkste Specificaties
| Parameter |
Waarde |
| Frame / Nominale Stroom |
1000 A |
| Klasse |
NF-S - Standaard |
| Nominale Spanning (AC) |
Tot 690 VAC |
| Polen |
3-polig (3P) en 4-polig (4P) |
| Icu bij 200 / 230 VAC |
125 kA |
| Icu bij 380 / 400 / 415 / 440 VAC |
85 kA |
| Icu bij 500 VAC |
65 kA |
| Icu bij 690 VAC |
25 kA |
| Ics bij 380 / 400 / 415 / 440 VAC |
43 kA (50,6% Icu) |
| Uitschakeleenheid |
Elektronisch (solid-state, instelbaar) |
| Aansluiting |
Voorste kabelschoenen of stroomrails |
| Afmetingen (3P) |
210 mm * 406 mm * 190 mm |
| Gewicht (3P) |
23,5 kg |
| Elektrische Levensduur |
500 cycli bij nominale stroom |
| Mechanische Levensduur |
3.000 cycli |
| Standaard |
IEC 60947-2 / EN 60947-2 |
| IP-classificatie |
IP20 |
Voordelen van de Elektronische Uitschakeleenheid
De elektronische uitschakeleenheid biedt instelbare overstroombeveiligingsinstellingen, waardoor ingenieurs beveiligingseigenschappen kunnen aanpassen voor selectieve coördinatie met downstream apparaten. Dit maakt onderscheidende beveiliging mogelijk waarbij fouten op subcircuits alleen de subcircuitonderbreker doen uitschakelen, waardoor de hoofdverdeling onaangetast blijft.
Hoge Uitschakelcapaciteit Prestaties
Met een Icu-classificatie van 85 kA bij 400V kan de NF1000-SEW ernstige driefasige kortsluitfouten onderbreken en functioneel blijven. Het apparaat biedt een aanzienlijke marge boven typische industriële foutstroombereiken, wat betrouwbare bescherming garandeert voor hoofdvoedingstoepassingen.
Fysieke Installatie
De NF1000-SEW heeft een IP20-beschermingsclassificatie en vereist adequate mechanische ondersteuning in gesloten elektrische schakelkasten. Met 23,5 kg voor de 3-polige unit is hij ontworpen voor vaste montage met frontaansluitingen voor stroomrails of kabelschoenen.
Veelgestelde Vragen
V1: Wat is het verschil tussen de NF1000-SEW en een vaste thermisch-magnetische MCCB met dezelfde stroomsterkte?
Het fundamentele verschil is de uitschakeleenheid. De elektronische uitschakeleenheid van de NF1000-SEW biedt instelbare overstroombeveiligingsinstellingen voor coördinatie met downstream apparaten, terwijl vaste thermisch-magnetische eenheden fabrieksbepaalde uitschakelcurves hebben die niet kunnen worden gewijzigd.
V2: Wat is het verschil tussen Icu 85 kA en Ics 43 kA bij 400V?
Icu (ultieme uitschakelcapaciteit) is de maximale foutstroom die de onderbreker kan onderbreken zonder te worden vernietigd. Ics (service uitschakelcapaciteit) is het foutstroomniveau waarna de onderbreker geschikt is voor continu gebruik zonder inspectie. De NF1000-SEW kan tot 85 kA onderbreken, maar moet na elke fout boven 43 kA worden geïnspecteerd.
V3: Is de NF1000-SEW geschikt voor 690V systemen?
Ja, de NF1000-SEW is geschikt voor AC-werking tot 690V. De uitschakelcapaciteit bij 690V neemt echter af tot 25 kA (Icu), dus de verwachte foutstroom moet binnen deze limiet worden bevestigd voordat deze wordt gespecificeerd.
V4: Welke optionele accessoires zijn beschikbaar voor de NF1000-SEW?
Beschikbare accessoires zijn onder meer shunt trip spoelen voor externe elektrische uitschakeling, onderspanningsspoelen, hulpcontacten voor externe status signalering, alarmcontacten voor foutindicatie, motorbedieningsaccessoires en achterste terminalafdekkingen voor stroomrailverbindingen.
V5: Kunnen de elektronische uitschakelinstellingen op de NF1000-SEW in het veld worden gewijzigd?
Ja, de instellingen van de elektronische uitschakeleenheid zijn in het veld instelbaar met behulp van de instelregelaars van het apparaat. Wijzigingen in de instellingen moeten worden gedocumenteerd als onderdeel van de studie naar de beveiligingscoördinatie van de installatie en moeten worden uitgevoerd door gekwalificeerde elektrotechnici.
