| Plaats van herkomst | Japan |
| Merknaam | Omrom |
| Certificering | CE ROHS |
| Modelnummer | J7ARN-E9-24VDC |

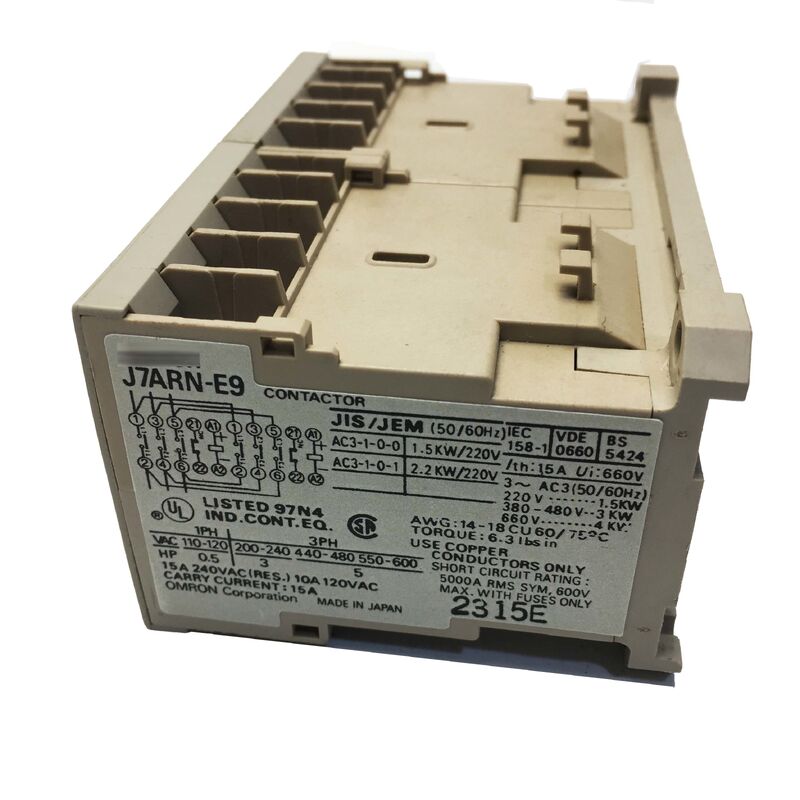

De Omron J7ARN-E9-24VDC is een professionele omkeerbare magnetische schakelaar, ontworpen voor het aansturen van driefasemotoren in zowel voorwaartse als achterwaartse richting. Deze geïntegreerde unit combineert twee 9A driepolige schakelaars met een mechanisch vergrendelingssysteem, wat zorgt voor veilige en betrouwbare motoromkeeroperaties vanuit een 24V DC stuurcircuit.
| Onderdeelnummer | J7ARN-E9-24VDC |
| Type | Omkeerbare (Vooruit/Achteruit) Magnetische Schakelaar |
| Nominale Stroom (AC3) | 9 A |
| Motorvermogen | 4 kW bij 380-400V |
| Spoelspanning | 24V DC |
| Polen | 3-Polig |
| Vergrendeling | Geïntegreerde Mechanische Vergrendeling |
| Configuratie | Dubbele 3-polige (vooruit + achteruit) |
| Gebruikscategorie | AC3 (motorbelasting) |
| Standaard | IEC 60947-4-1 |
| Spoeltoevoer | DC |
De J7ARN-E9-24VDC maakt motorrichtingsomkering mogelijk door faseverbindingen te wisselen via het dubbele schakelaarontwerp. De geïntegreerde mechanische vergrendeling voorkomt fysiek dat zowel de voorwaartse als de achterwaartse schakelaars tegelijkertijd sluiten, waardoor het risico op kortsluiting tussen fasen wordt geëlimineerd.
De 9A AC3-classificatie is specifiek gericht op de veeleisende vereisten van het starten en stoppen van motoren, inclusief het hanteren van de hoge inschakelstromen (5-7 keer de volle belastingstroom) die typisch zijn voor kooiankermotoren. Dit zorgt voor betrouwbare prestaties voor motoren tot 4kW bij 400V driefasig.
Ontworpen voor naadloze integratie met moderne besturingssystemen, de 24V DC spoel kan direct worden aangesloten op PLC-uitgangskaarten van grote fabrikanten, waaronder Siemens, Mitsubishi, Omron, Allen-Bradley en Schneider, zonder dat er tussenliggende relais nodig zijn.
De mechanische vergrendeling biedt een hardwarematige veiligheidslaag die onafhankelijk werkt van stuursignalen. Het voorkomt fysiek dat beide schakelaars tegelijkertijd sluiten, ter bescherming tegen PLC-storingen, bedradingsfouten of softwarefouten die gevaarlijke kortsluitingen tussen fasen kunnen veroorzaken.
Ja. Een minimale dode tijd van 15 ms wordt aanbevolen tussen voorwaarts-uit en achterwaarts-aan commando's om een correcte contactopening en booguitdoving te garanderen. In de praktijk moeten PLC-programma's vertragingen van 50-100 ms implementeren om rekening te houden met magnetische verval- en mechanische reactietijden.
De J7ARN-E9-24VDC is geschikt voor driefasemotoren tot 4kW bij 380-400V. Voor 230V systemen is het maximale motorvermogen ongeveer 2,2kW vanwege dezelfde 9A AC3 stroombeperking.
Ja. Voor volledige motorbeveiliging moet een thermisch overbelastingsrelais in serie worden geschakeld met het stuurcircuit van de schakelaarspoel. Het relais moet worden gedimensioneerd volgens de nominale volle belastingstroom van de motor, niet de 9A classificatie van de schakelaar.
