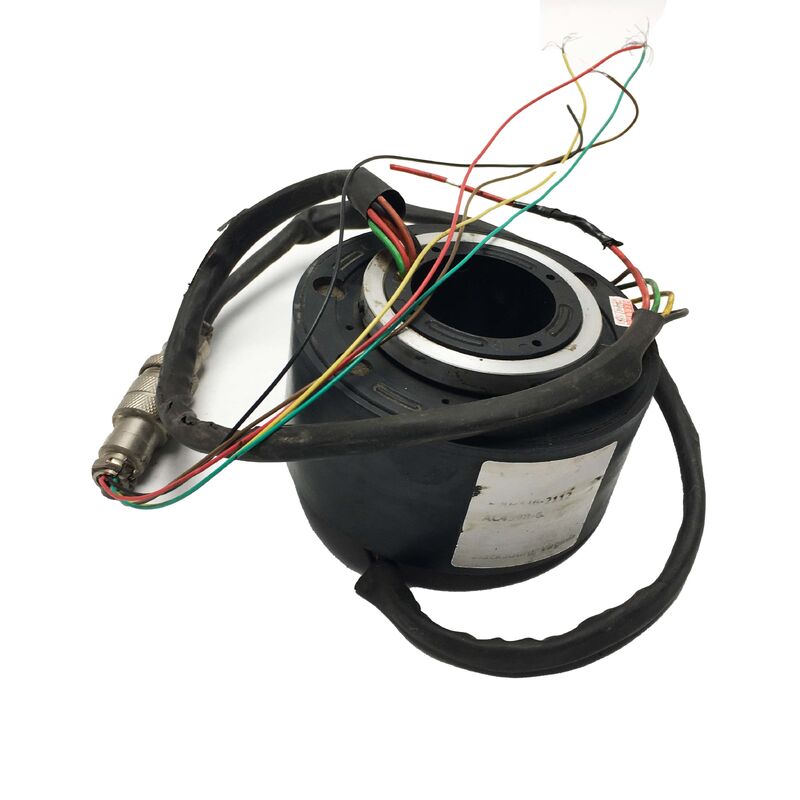

Moog 800-336-2112 spoelring assemblage
Gebruikt, 1,5" Boring, 10A per circuit, Fiber Brush, tot 250 RPM
Productoverzicht
Deze lijst is voor een gebruikte Moog 800-336-2112 spoelring assemblage - een doorboor slip ring van de AC4598 serie,een van de meest gebruikte industriële slipringplatforms vervaardigd door Moog Components Group (voorheen Litton Poly-Scientific)De eenheid is uit dienst genomen en wordt aangeboden als getest overschot of ruilvoorraad.
Het apparaat geeft stroom- en signaalcircuits door een doorlopend roterende interface door een centrale boor van 1,5 inch, waardoor hydraulische lijnen, pneumatische buizen,of een concentrische as om door het midden te gaan terwijl de elektrische verbindingen vrij draaien zonder draaiing of accumulatie van mechanische spanning.
Belangrijkste specificaties
| Deelnummer |
800-336-2112 |
| Productenfamilie |
AC4598-serie |
| Doorbooringsdiameter |
1.5 inch (38,1 mm) |
| Stroom per circuit |
10 A |
| Standaardspanning |
Tot 600 VAC |
| Circuitopties |
6, 12, 18 of 24 schakelingen |
| Maximale snelheid (standaard) |
250 RPM continu |
| Contacttechnologie |
Fiberborstel |
| Looddraadmeter |
16 AWG |
| Lange looddraad (standaard) |
12 inch. |
| Montage |
Standard kraag bevestiging; optie flens |
| Buitenste diameter (optie flenzen) |
5 inch (127 mm) |
| Verzegeling |
Besproeiingsdichtheid (stof- en vochtbestendigheid) |
| Signalcompatibiliteit |
Analoog-, digitaal- en databusprotocollen |
| Vervaardiging |
Moog Components Group |
| Land van oorsprong |
VS |
Doorbooringsglijringfunctionaliteit
Een slip ring draagt elektrische stroom en signalen over een roterende interface zonder hoekgrens.met een diameter van niet meer dan 20 mm,, pneumatische voedingsbuizen of concentrische assen die zonder elektrische aansluiting moeten passeren.
Dit ontwerp maakt het niet meer nodig om kabels te draaien die zich vermoeiden en uiteindelijk breken, en vervangt ze door rollende elektrische contacten die voor miljoenen rotaties zijn ontworpen.
Fiberbrush contacttechnologie
Het vezelborstelcontact systeem maakt gebruik van bundels van individueel geleidende vezels die tegen de roterende ringoppervlakte rijden, waardoor meerdere contactpunten tegelijkertijd worden gecreëerd.Dit ontwerp biedt een aantal belangrijke voordelen:
- Verlengde levensduur bij lage mechanische slijtage
- Minimaal elektrisch lawaai voor schone signaaloverdracht
- Geen smeervereisten
- Bijna geen slijtageafval
- Consistente contactweerstand gedurende de levensduur
Configuratie van het circuit en X-suffixvarianten
Het AC4598-platform verschijnt in standaardconfiguraties van 6, 12, 18 en 24 schakelingen, elk met 10 ampère.,montage, afdichting en loodlengte.
Bij het vervangen van bestaande eenheden zorgt de volledige X-suffix voor compatibiliteit met de originele bedrading en montageconfiguraties.
Industriële toepassingen
De AC4598/800-336-2112 is geschikt voor een breed scala aan industriële roterende apparatuur, waaronder:
- Roterende indextabellen
- Kabelspoelen voor industriële voertuigen
- met een vermogen van niet meer dan 10 kW
- Verpakkingsmachines met draaiende draaikransjes
- met een vermogen van niet meer dan 50 W
- Machines voor de vervaardiging van elektrische apparaten
- Verwerkingsbesturingsapparatuur met draaiende sensoren
Voordelen van gebruikte eenheden
Gebruikte Moog AC4598-eenheden bieden een kosteneffectieve oplossing voor het herstellen of upgraden van systemen zonder de doorlooptijd of kosten van nieuwe OEM-orders.Het robuuste ontwerp en de glasvezelborsteltechnologie zorgen voor een aanzienlijke resterende levensduur, zelfs na langere voorafgaand gebruik, wanneer ze binnen de specificaties worden gebruikt.
Vaak gestelde vragen
V1: Wat is het verschil tussen het onderdeelnummer 800-336-2112 en de aanduiding AC4598?
De AC4598 is de productfamilie van Moog voor dit doorboor slip ring platform. De 800-336-2112 is het onderdeelnummer van de Moog Components Group voor dezelfde productfamilie.Beide verwijzen naar dezelfde 1.5-inch borrel, 10A vezel borstel slip ring serie.
V2: Hoeveel circuits ondersteunt de 800-336-2112 en wat is de maximale stroom en spanning?
De AC4598/800-336-2112 ondersteunt 6, 12, 18 of 24 schakelingen, elk voor 10 ampère.of digitale gegevenssignalen.
Vraag 3: Is het onderhoud of smering van de vezelborsteltechnologie vereist?
Nee, de vezelborstelcontacttechnologie vereist geen smering, wat een van de belangrijkste designvoordelen is ten opzichte van conventionele metalen draadborstel slip ringen.Onderhoud is beperkt tot periodieke inspectie van de contactassemblage en de conditie van de looddraad.
V4: Kunnen hydraulische lijnen of pneumatische buizen door de 1,5 cm grote opening gaan terwijl de slipring in gebruik is?
Ja, dit is het doel van het doorboor ontwerp. de 1,5 inch onbelemmerde opening maakt hydraulische drukleidingen, pneumatische voedingsbuizen,of een concentrische mechanische as om door het midden van de montage te gaan terwijl de slip ring onafhankelijk eromheen draait.
V5: Hoe moet een gebruikte 800-336-2112 worden beoordeeld voordat deze wordt geïnstalleerd?
Controleer de looddraden op isolatiebeschadiging, controleer het binnenoppervlak van de doorboor of er frettingen of scores zijn, draai de montage met de hand om de gladheid van het lager te controleren,en meet de contactweerstand op elk circuitEen benchtest waarbij een bekende belasting aan elk circuit wordt gekoppeld terwijl de montage wordt gedraaid, biedt de meest betrouwbare validatie.
