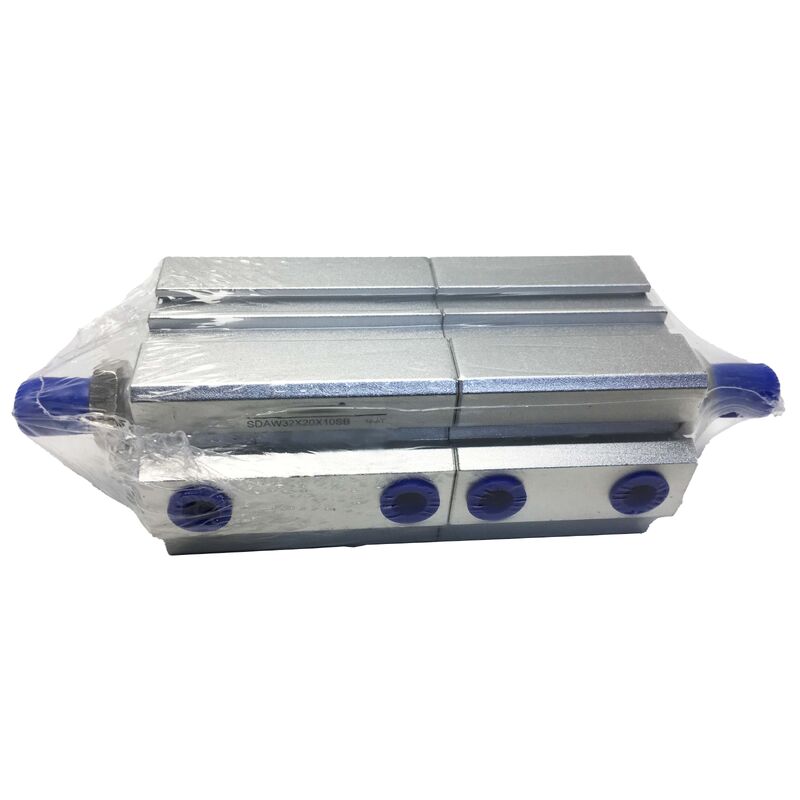

SDAW32X20X10SB Nieuwe Airtac Ultradunne Pneumatische Cilinder
Productoverzicht
De AirTAC SDAW32X20X10SB is een compacte cilinder met dubbel uiteinde — een pneumatische actuator met meerdere posities die twee slagen combineert in één compacte eenheid. Dit innovatieve ontwerp voegt een derde positie toe, waardoor de cilinder kan stoppen en vasthouden op drie afzonderlijke posities langs zijn slag: het einde van de eerste slag, het einde van de tweede slag en de middelste positie waar beide slagen elkaar opheffen.
Met een boring van 32 mm die een nuttige stuwkracht levert voor middelgrote automatiserings taken, beschikt deze configuratie over een primaire slag van 20 mm en een secundaire slag van 10 mm, waardoor deze ideaal is voor toepassingen die zowel grove als fijne positionele bewegingen vereisen van dezelfde actuatorbehuizing. De ingebouwde magneet maakt externe positiedetectie mogelijk zonder mechanische eindschakelaars.
Belangrijkste specificaties
| Parameter |
Waarde |
| Cilindertype |
Compact met dubbel uiteinde (ultradun, meerdere posities) |
| Boring |
32 mm |
| Slag 1 |
20 mm |
| Slag 2 |
10 mm |
| Aantal posities |
3 (einde slag 1 / midden / einde slag 2) |
| Werkings type |
Dubbelwerkend |
| Magneet |
Ingebouwd (met magneet) |
| Stangdraad |
Man (binnentand) |
| Poortdraad |
PT |
| Bedrijfsdruk |
0,1 - 0,9 MPa (dubbelwerkend) |
| Zuigersnelheid |
30 - 500 mm/s |
| Bedrijfstemperatuur |
−10°C tot +80°C |
| Materiaal behuizing |
Aluminiumlegering (hard geanodiseerd) |
Constructiedetails
Gebouwd rond de gevestigde SDA compacte cilinderarchitectuur van AirTAC, beschikt de SDAW32X20X10SB over:
- Behuizing en afdekkingen: Aluminium cilinderbuis met hard geanodiseerd booroppervlak voor uitzonderlijke slijtvastheid
- Assemblage: Geklonken structuur voor een slank ontwerp zonder uitstekende schroeven
- Zuigerafdichting: Heterogene tweeweg afdichtingsstructuur met geïntegreerd olie reservoir voor zelf smering
- Magneet: Ingebouwde zuigermagneet voor contactloze positiedetectie
- Poortdraad: PT (parallel conisch) draad standaard voor configuratie op de Aziatische markt
Drie-positie werking
De SDAW dubbel-uiteinde cilinder bereikt drie posities door onafhankelijke drukregeling:
- Positie 1 (20 mm uitgeschoven): Primaire kamer onder druk zetten, secundaire ontluchten
- Positie 2 (Midden): Beide kamers tegelijkertijd onder druk zetten voor een stabiele tussenliggende positie
- Positie 3 (Ingetrokken): Secundaire kamer onder druk zetten, primaire ontluchten
Dit besturingsschema vereist een 5/3-weg regelklep met gesloten middenpositie voor het vasthouden van de middenpositie.
Veelgestelde vragen
V1: Kan de SDAW32X20X10SB een middenpositie bereiken die stabiel blijft, zelfs zonder continue luchtdruk?
Nee. De middenpositie wordt gehandhaafd door gebalanceerde luchtdruk in beide kamers tegelijkertijd. Als de luchttoevoer wegvalt, blijft de cilinder niet gefixeerd. Voor toepassingen die een vaste middenpositie vereisen zonder continue lucht, is een mechanische vergrendelingscilinder of een cilinder met interne rem nodig.
V2: Welke type automatische schakelaars zijn compatibel met de ingebouwde magneet van de SDAW32X20X10SB?
AirTAC's CS1-serie en equivalente magnetische reed-schakelaars, evenals solid-state Hall-effect schakelaars met compatibele beugel en detectiebereik. Bevestig dat het ingestelde bereik van de schakelaar de magnetische veldsterkte dekt en overeenkomt met de afmetingen van de groef voor de 32 mm boring.
V3: De cilinder beweegt te langzaam. Kan de zuigersnelheid worden verhoogd door de toevoerdruk boven 0,9 MPa te verhogen?
Werken boven 0,9 MPa riskeert schade aan de afdichtingen en overschrijdt de ontwerplimieten. De snelheid wordt beter geregeld via de luchtstroom met behulp van stroomregelkleppen (meter-out type) bij elke poort. Pas de uitlaatstroom aan om de gewenste zuigersnelheid in te stellen binnen het werkingsbereik van 30-500 mm/s.
V4: De middenpositie is niet herhaalbaar — de cilinder stopt bij elke cyclus op iets andere punten. Wat veroorzaakt dit?
De herhaalbaarheid van de middenpositie is afhankelijk van de gebalanceerde druk in beide kamers. Variaties in de toevoerdruk, de tegendruk van de uitlaat of de belastingsconditie tussen cycli veroorzaken verschuivingen in het balanspunt. Zorg voor stabiele drukregeling en gelijktijdige poortdruk zonder timing offset. Het toevoegen van kleine buffertanks aan elke kamer kan drukfluctuaties dempen.
V5: Welke smering vereist de SDAW32X20X10SB?
De heterogene tweeweg zuigerafdichting heeft een geïntegreerd olie reservoir dat zelf smering biedt voor normale werking met schone, droge of minimaal gesmeerde perslucht. Geen externe smering vereist voor standaard industriële perslucht. Indien een smeerder wordt gebruikt, gebruik dan lichte turbineolie in zeer lage concentratie — overmatige smering versnelt de slijtage van de afdichting. Gebruik geen smeermiddelen op siliconenbasis.
