3RT2036-1AP00 Siemens Power Contactor 3RT20361AP00 Brand New Gesloten

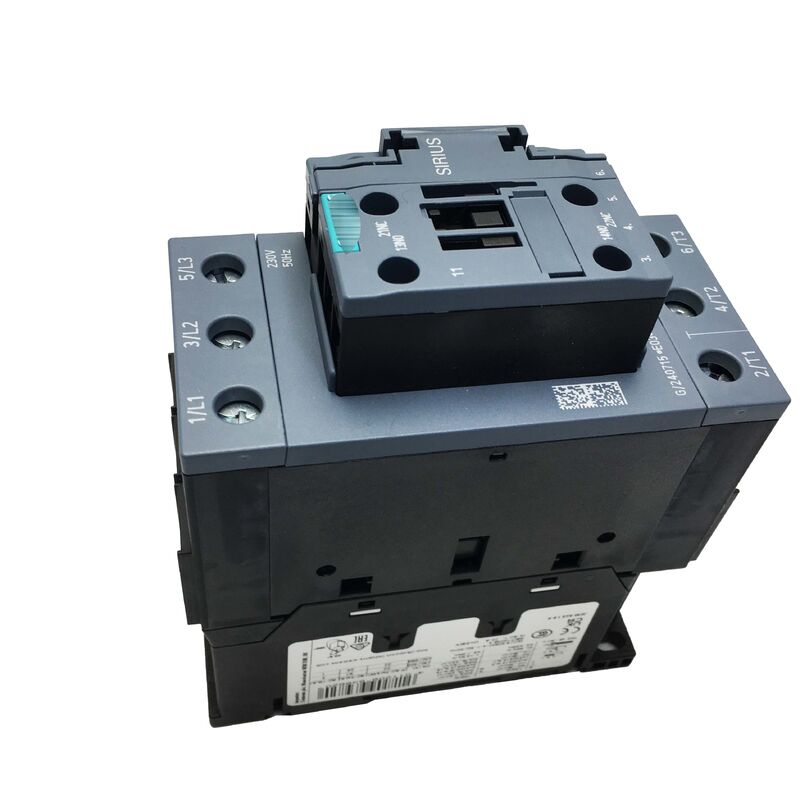

Siemens 3RT2036-1AP00 SIRIUS 3RT2 Power Contactor
Deelnummer:3RT2036-1AP00
Vervaardiger:Siemens AG
Productenfamilie:SIRIUS 3RT2
Type:3 poolstroomcontactor (AC-motorschakelaar)
Overzicht
De 3RT2036-1AP00 is een 3-pool stroomcontactor uit de SIRIUS 3RT2-serie van Siemens, ontworpen voor het schakelen van wisselstroominductiemotoren tot 22 kW bij 400V.De S2-frame biedt verbeterde mogelijkheden met een zwaarere contactconstructie, een grotere thermische massa en mechanische robuustheid om hogere stroom te kunnen verwerken die nodig is bij het starten en draaien van 22 kW-aandrijvingen.
Toepassingen omvatten grote compressoren, pompstations met een hoge capaciteit, zware transportbanden, industriële ventilatorsystemen en machine-tool hoofddrijfmotoren.Het is ook geschikt voor weerstandsbelastingen bij hogere stromen dan zijn motor ratingDit model vervangt de eerdere 3RT1036-1AP00, waarbij dezelfde ratings, terminalconfiguratie en dimensionale voetafdruk worden behouden.
Belangrijkste specificaties
| Parameter |
Waarde |
| Deelnummer |
3RT2036-1AP00 |
| Vervaardiging |
Siemens |
| Productserie |
SIRIUS 3RT2 |
| Gebruikscategorie |
AC-3e / AC-3 |
| Hoofdcontactconfiguratie |
3 NO (3-pool) |
| Nominale stroom (AC-3, 400V) |
50 A (51 A per bijgewerkte specificatie) |
| Motoriek |
22 kW @ 400V / 11 kW @ 230V |
| Spiraalspanning |
230 V wisselstroom, 50 Hz |
| Geïntegreerde hulpmiddelen |
1 NO + 1 NC |
| Grootte |
S2 |
| Verbinding |
Schroevendekkers |
| Isolatiespanning (Ui) |
690 V |
| Impuls Voltage weerstaan |
6 kV |
| Beschermingsgraad |
IP20 |
| Omgevingstemperatuur |
-25°C tot +60°C (met een afkoeling boven +40°C) |
| Nettobreedte |
55 mm |
| Normen |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Certificeringen |
IEC, UL, CSA, CE, CCC, SN 31920 |
| Gewicht |
Ongeveer 0,985 kg |
S2 Frame Size Capacity
De S2-frame-grootte contactor heeft een zwaardere contactbrug, een grotere contactkloof en een grotere boogdoofcapaciteit in vergelijking met kleinere S0- en S00-eenheden.Deze fysieke verschillen maken de motor 50A mogelijk en maken het mogelijk om stromen met een vergrendelde rotor te hanteren die 350A of meer bereiken tijdens het sluiten van het contact.
De hogere thermische massa betekent dat de contactor meer schakelenergie kan absorberen voordat temperatuurstijgingen de prestaties beïnvloeden.het geschikt maken voor toepassingen met frequente start waarbij gedurende bedrijfscycli aanzienlijke schakelenergie wordt gegenereerd.
Geïntegreerde hulpcontacten
Elke 3RT2036-1AP00 bevat één geïntegreerd NO-hulpcontact en één geïntegreerd NC-hulpcontact dat mechanisch aan de hoofdcontactdrager is gekoppeld.Deze bieden realtime feedback van de actuele toestand van de contactor voor controle systeem monitoring en veiligheid functies.
De NC-hulpfunctie dient als standaardinvoer voor de zelfmonitoring van motorstarters, terwijl de NO-hulpfunctie meestal is aangesloten op afdichtingscircuits voor handmatige motorstarters.Deze bewakingsfunctie voldoet aan de eisen van veel veiligheidsnormen voor machines.
Functionele veiligheidstoepassingen
De 3RT2036-1AP00 heeft de IEC 61508-certificering voor functionele veiligheidstoepassingen.deze contactoren kunnen bijdragen aan veiligheidsfuncties tot bepaalde SIL- en PL-niveausVoor specifieke toepassingsvereisten raadpleegt u het productveiligheidsevaluatieinstrument en de toepasselijke veiligheidsnormen voor machines.
Vaak gestelde vragen
V1: Kan de 3RT2036-1AP00 worden gebruikt in star-delta-starters met 230V spoelvereisten?
Ja, de 3RT2036-1AP00 kan dienen als hoofd- en delta-contactor in star-delta-starters.Controleer of de stercontactor-classificatie overeenkomt met de sterconditie met verminderde stroom.
V2: Is een merkbaar zoemen normaal na vervanging?
Als het geluid merkbaar luider is, controleer dan of er geen vuil of corrosie is op de oppervlakken van de magneten, waardoor de armatuur niet goed kan zitten.het verhogen van het gat en het gezoem.
V3: Kan de contactor aan de zijkant worden gemonteerd (90° gedraaid)?
De standaardmontage is rechtop. Terwijl rotatie naar horizontale of omgekeerde posities mogelijk is, kan de nominale stroom door gewijzigde convectie-koeling moeten worden verlaagd.Raadpleeg het productgegevensblad voor de toelaatbare verlaging in niet-standaard montageposities.
V4: Wat is de maximale dwarsdoorsnede van de draad voor de hoofdcontactpunten?
S2-schroefterminals hebben afhankelijk van het type terminal een draad doorsnede van ongeveer 2,5 mm2 tot 35 mm2.Flexibel gestreepte geleiders met geschikte kabel-eindspoelen worden aanbevolen voor de bedrading van panelenDe besturingsterminals accepteren kleinere doorsneden, meestal 0,5 mm2 tot 4 mm2.
V5: Is de contactor geschikt voor 22 kW pompmotoren die 15-20 keer per uur starten?
Het is moeilijk om AC-3 met 15-20 starts per uur te schakelen. Bereken het totale aantal starts over het vereiste serviceinterval en vergelijk dit met de gepubliceerde levensduur.Indien vereist, levensduur hoger dan de nominale, overweeg vaker contactvervanging, zachte starters om startstroom te beperken, of wye-delta starters om startstroom te verminderen.
