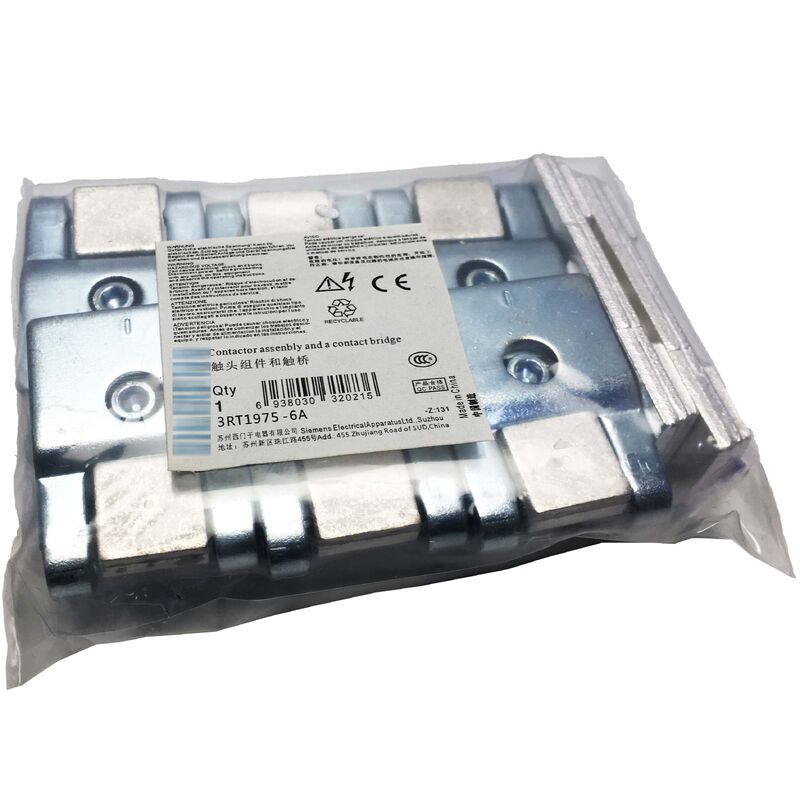

3RT1975-6A Nieuw Originaal Siemens 3RT19756A Schakelaars Contactstuk
Siemens 3RT1975-6A.
Deelnummer:3RT1975-6A
Vervaardiger:Siemens AG (Duitsland)
Productsoort:Vervangingscontactpakket (reservedele)
ProductassortimentSIRIUS (3RT1-serie)
Overzicht
De 3RT1975-6A is de Siemens OEM vervangingscontactkit voor de SIRIUS 3RT1075 voedingscontactor.drie beweegbare verbindingsbruggen, zes vaste contactstukken en de bijbehorende montageapparatuur.
De set vervangt alle zes contactoppervlakken over de drie hoofdpolen tegelijkertijd, waardoor de contactor terugkomt op zijn oorspronkelijke contactweerstand, spanningsverlies en stroomdragendheid.
De 3RT1075 is de grootste standaardframe in het SIRIUS 3RT1-assortiment.150 pk bij 480 V, en 400 pk op 600 V voedingsmiddelen.
De 3RT1075 kan de hoogste continue stroom in de SIRIUS productlijn aan.met een vermogen van niet meer dan 50 W, centrale pomp aandrijvingen in waterbehandeling, en zware mariene en procestoepassingen.
De contacten dragen aanzienlijk af, waardoor de 3RT1975-6A een van de belangrijkste onderhoudsonderdelen is voor elke locatie waar deze machines worden gebruikt.
De ontwerpfilosofie van SIRIUS zorgt ervoor dat de vervanging van de verbinding praktisch blijft.De 3RT19-kitserie maakt onderhoud mogelijk zonder de contactor uit het paneel te verwijderen in veel installatietypen.Dat betekent minder stilstand, minder ontkoppelingen en een snellere terugkeer naar de dienst.
Belangrijkste specificaties
| Parameter |
Waarde |
| Deelnummer |
3RT1975-6A |
| Vervaardiging |
Siemens AG |
| Productsoort |
Vervangende contactkit |
| Productassortiment |
SIRIUS 3RT1 |
| Compatibele contactor |
3RT1075 |
| Inhoud van de kit |
3 beweegbare contacten + 6 vaste contacten + montageonderdelen |
| Pools |
Hoofdcontacten met drie polen |
| Nominale stroom |
400A (AC-3) |
| Maximale spanning |
600 V |
| Klasse grootte van de contactor |
S12 |
| Afmetingen |
77 × 72 × 94 mm |
| Land van oorsprong |
Duitsland |
De contact slijtagecyclus bij 400A
Bij elke opening van de 3RT1075 onder belasting ontstaat een boog tussen de afscheidende contacten.Het erodeert een kleine hoeveelheid contactmateriaal bij elke operatie.
De erodeerde materialen leggen zich af als zwarte koolzuurhoudende resten op de contactoppervlakken.De contactdrukveer buigt minderDe oppervlakte verandert van plat en glad in pittig en onregelmatig.
Deze veranderingen verhogen de contactweerstand.Hoger contactweerstand betekent meer warmte die wordt gegenereerd bij het contactgewricht, wat de erosie versnelt.
De waarschuwingssignalen zijn duidelijk: verhoogde temperatuur bij de hoofdterminals, zichtbare putten, de geur van verwarmd metaal bij zware schakeling en in gevorderde gevallen,het geluid van een harder dan normaal boog bij het sluiten.
De verzachte zilver-legeringsoppervlakken worden tijdens een onderbreking uiteindelijk gesoldeerd.Een gelaste contactor kan niet worden geopend onder storingsomstandigheden en vormt een veiligheidsrisicoRegelmatige inspectie en tijdige vervanging van de kit met de 3RT1975-6A voorkomt dit resultaat.
Alle drie de polen samen Waarom gedeeltelijke vervanging slecht is
Een algemeen instinct om kosten te besparen is om alleen de meest versleten paal te vervangen.alle drie de fasen dragen bijna dezelfde stroom en ervaren bijna dezelfde boogenergie per cyclus.
Het vervangen van slechts één paal betekent dat de overige twee binnenkort moeten worden vervangen, wat een tweede stopzetting en een tweede onderhoudsbeurt vereist.
De volgende onderhoudsinterval is voorspelbaar en consistent.De totale arbeidskosten zijn lager: één interventie in plaats van twee.
SIRIUS-reservedelen en het bredere systeem
De 3RT1975-6A past binnen Siemens' gestructureerde SIRIUS-programma voor reserveonderdelen.met specifieke nummers van de onderdelen van de set voor elke kadergrootte en de huidige capaciteit.
Naast de contactkit biedt Siemens ook koelvervangingskits (3RT1975-5AB-serie voor verschillende spoelspanningen) en alternatieven voor het vervangen van boogschotels.het maken van de 3RT1075 een volledig bruikbare eenheid in plaats van een wegwerpapparaat aan het einde van de contactlevensduur.
Vaak gestelde vragen
Vraag 1: De hoofdterminaltemperaturen op de 3RT1075 zijn hoger dan normaal, maar de kabelverbindingen zijn strak.
Bij bevestigd-correcte koppelpunten is stijgende terminale temperatuur de meest voorkomende oorzaak van verhoogde contactweerstand.Controleer de contactoppervlakken door de openingen van de boogschot, indien zichtbaarAls de oppervlakken aanzienlijke putten vertonen, een verlies van vlak profiel of koolstofophoping vertonen die niet kan worden gereinigd, is een 3RT1975-6A-kit de juiste actie.
V2: Kan de 3RT1975-6A worden gemonteerd terwijl de contactor in het paneel blijft?
In de meeste panelen, ja. De SIRIUS S12 aansluiting is toegankelijk met het lichaam gemonteerd.Hulpcircuits moeten worden uitgeschakeld.Wanneer aan deze veiligheidsvoorwaarden is voldaan, kunnen de contactbruggen en vaste contacten worden verwijderd en kan de nieuwe set worden geïnstalleerd zonder de hoofdkabels te ontkoppelen.
V3: Na contactlassen als gevolg van een storing, zal een 3RT1975-6A-kit de contactor weer in volle werking stellen?
Als het lassen beperkt is tot de contactvlakken en de mechanismecomponenten - veren, brugdrager, paalkooi - onbeschadigd zijn, kan een 3RT1975-6A-kit de contactor herstellen.Als de foutstroom ernstig genoeg was om de brugdrager te vervormen of de veren te beschadigenHet mechanisme moet na het verwijderen van de gelaste contacten zorgvuldig worden gecontroleerd.Volledige contactor vervanging is de veiligere route.
V4: Is er een visuele inspectiemethode voor 3RT1075-contacten voordat wordt besloten of de 3RT1975-6A-kit nodig is?
De boogschotels op de S12-contactor geven beperkte visuele toegang tot de vaste contacten. A clearer inspection is done by manually separating the contacts with the drive de-energised and measuring contact thickness with a feeler gauge against the minimum thickness specified in the technical dataDe toestand van het oppervlak is ook een betrouwbare kwalitatieve indicator wanneer directe metingen niet praktisch zijn.
V5: Welk koppel moet na een installatie van 3RT1975-6A worden toegepast op de hoofdterminals van 3RT1075 S12?
Het koppel voor het aanspannen van de hoofddomein van de 3RT1075 S12-busbalkverbindingen bedraagt 14 Nm.Controleer altijd met behulp van de markering op de specifieke terminalvariant of op het producttechnisch gegevensblad vóór het eindstrekken, aangezien de terminalontwerpvarianten verschillende gespecificeerde koppelingen kunnen hebben.De terminale met minder koppel produceren dezelfde verwarmingssignaal als versleten contacten en zullen binnen korte tijd het voordeel van een nieuwe contactkit ongedaan maken.
