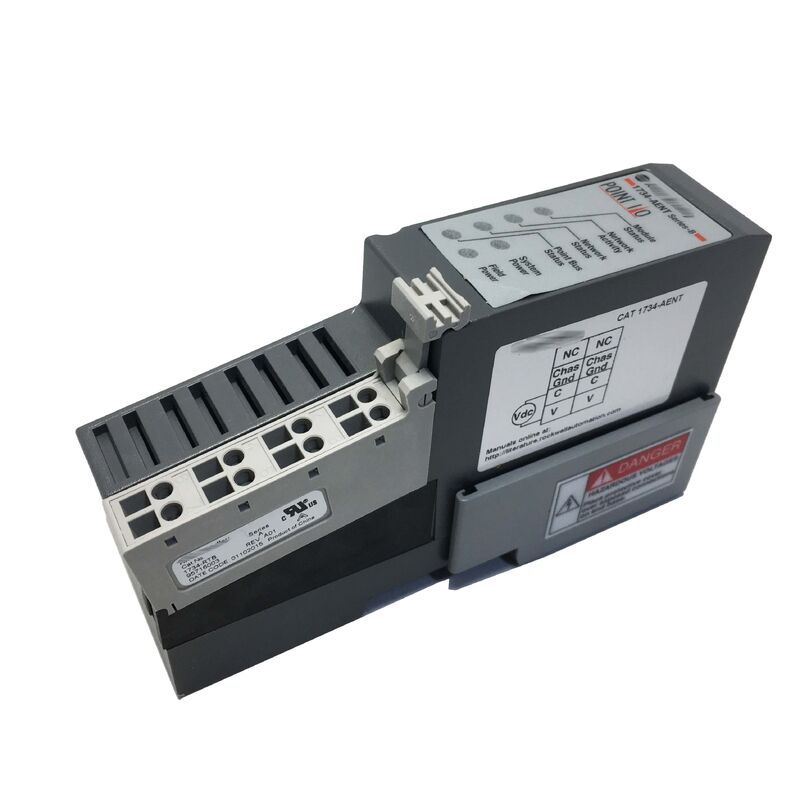

1734-AENT Nieuwe originele AB 1734AENT Ethernet-adaptermodule
Allen-Bradley 1734-AENT.
Deelnummer:1734-AENT
Vervaardiger:Allen-Bradley / Rockwell Automation (VS)
Productsoort:EtherNet/IP-communicatie-adapter
Productenfamilie:1734 POINT I/O
Inlaatspanning:24 V gelijkstroom nominaal (bereik 10-28,8 V gelijkstroom)
Overzicht
De 1734-AENT is de EtherNet/IP-adapter voor Allen-Bradley's 1734 POINT I/O-systeem, de module die een POINT I/O-rack verbindt met een ControlLogix, CompactLogix,of een andere EtherNet/IP-compatibele controller.
Installeer het op de meest linkse positie van een POINT I/O rail, verbind de RJ45 Ethernet kabel, en het hele I/O rack wordt een netwerk knooppunt dat de controller kan aanspreken, lezen,en schrijf in real time.
Het POINT-I/O-systeem zelf is een dicht, modulair I/O-platform. De individuele I/O-modules zijn slechts 12 mm breed, waardoor een hoge dichtheid van I/O in een compacte paneelruimte mogelijk is.
Elke module glijdt op de DIN-rail en wordt via het POINTBus-achtervlak aan de achterkant van de montage met de volgende aangesloten.met de 1734-AENT aan de kop die tussen de POINTBus en het Ethernet-netwerk vertaalt.
The adapter can support up to 63 POINT I/O modules in a single node — up to 504 combined I/O points — making a single 1734-AENT capable of managing a substantial portion of a machine's I/O with just one network address.
Wat de 1734-AENT een veelzijdig veldapparaat maakt, is de combinatie van de CIP (Common Industrial Protocol) applicatielaag met standaard EtherNet / IP fysiek transport.
CIP is dezelfde protocollaag die gebruikt wordt op ControlNet en DeviceNet,dus Logix-controllers communiceren met POINT I/O-modules via de 1734-AENT met hetzelfde programmeringsparadigma als andere CIP-apparaten geen speciale communicatieprotocollen om te leren, geen protocolconverters nodig.
Belangrijkste specificaties
| Parameter |
Waarde |
| Deelnummer |
1734-AENT |
| Vervaardiging |
Allen-Bradley / Rockwell Automation |
| Productsoort |
EtherNet/IP POINT I/O Adapter |
| Inlaatspanning |
24 V gelijkstroom nominaal (10-28,8 V gelijkstroom) |
| Energieverbruik |
4.5W max bij 28,8V DC |
| Inrush-stroom |
6A maximaal bij opladen |
| POINTBus-uitgang |
1000 mA (voor aangesloten I/O-modules) |
| Netwerksnelheid |
10/100 Mbps, half- of volledig duplex |
| Auto-onderhandelingen |
- Ja, dat klopt. |
| Maximale modules |
63 POINT I/O-modules |
| Maximale in-/uitvoerpunten |
504 |
| Topologieën |
Ster, boom, lineair |
| Verbinding |
RJ45 (kabel van categorie 5) |
| Montage |
DIN-spoor, verticaal |
| Protocol |
CIP / EtherNet/IP |
| Polariteitsbescherming |
- Ja, dat klopt. |
EtherNet/IP Waarom het belangrijk is voor gedistribueerde I/O
EtherNet/IP maakt gebruik van standaard IEEE 802.3 Ethernet-hardware en TCP/IP-netwerken, maar voegt de CIP-toepassingslaag toe die het deterministisch, industrieel gedrag geeft.
The key capability for distributed I/O is implicit messaging — the 1734-AENT and its connected controller establish a cyclic I/O connection that automatically exchanges I/O data at a defined rate without any application programming on the controller side beyond the initial configuration.
In de praktijk betekent dit dat een CompactLogix- of ControlLogix-controller de aan een 1734-AENT verbonden POINT-I/O-modules ziet alsof het lokale I/O-tags zijn.Invoergegevens worden automatisch bijgewerkt bij de geconfigureerde RPI (Requested Packet Interval), en outputgegevens worden automatisch geschreven.
De controllerprogrammeur beheert de Ethernet-communicatie niet; het Logix-platform behandelt het transparant.
De 1734-AENT ondersteunt ook expliciete berichtgeving non-cyclische berichten voor configuratiewijzigingen, parameterlees of diagnostics.
Dit wordt gebruikt tijdens het inbedrijven, het oplossen van problemen of wanneer de controller de status van de module buiten de normale I/O-updatecyclus moet afvragen.
Toekenning van IP-adressen en inbedrijfstelling van het netwerk
De 1734-AENT ondersteunt IP-adrestoewijzing via BOOTP of DHCP ¢ standaard netwerktools die automatisch een IP-adres toewijzen aan een nieuw aangesloten apparaat.Rockwell Automation levert een BOOTP/DHCP hulpprogramma als onderdeel van de RSLinx en Studio 5000 tool sets.
De eerste keer dat de adapter wordt ingeschakeld, wordt een BOOTP-verzoek uitgezonden. De BOOTP-server reageert met het toegewezen IP-adres.
Zodra een statisch IP-adres is toegewezen en bevestigd,het wordt aanbevolen om de adapter te configureren om het vaste opgeslagen adres te gebruiken in plaats van dynamische BOOTP/DHCP. Dit voorkomt dat het IP-adres verandert als een DHCP-server tijdelijk niet beschikbaar is bij herstart.
In de meeste productiecontrole-toepassingen zijn de I/O-adapteradressen vast om te voorkomen dat de controller zijn I/O-verbinding verliest omdat een DHCP-huurovereenkomst is verlopen of een DHCP-server niet bereikbaar was.
Verruiming van de elektriciteitsvoorziening
De 1734-AENT levert 1000mA POINTBus-stroom aan aan stroom verbonden I/O-modules. For configurations that exceed this budget — which happens when many analog or specialty I/O modules are used — expansion power supplies (1734-EP24DC or equivalent) must be inserted in the rail at appropriate positions.
Eén uitbreidingsstroomvoorziening kan maximaal 17 extra modules aansturen.
Het plannen van de plaatsing van de uitbreidingsstroomvoorziening is een belangrijke stap bij het ontwerpen van grotere POINT I/O-knooppunten.
Vaak gestelde vragen
V1: De 1734-AENT is aangesloten en aan, maar verschijnt niet op het EtherNet/IP-netwerk. De netwerklink LED is uitgeschakeld. Wat moet eerst worden gecontroleerd?
Controleer of de Cat 5-kabel stevig is aangesloten op de RJ45-poort van de adapter en niet beschadigd is.en verbindt zich met een actieve schakelaarpoort.
Als de verbinding tussen de kabel en de schakelaar goed is bevestigd, moet worden gecontroleerd of de stroomtoevoerspanning van 24 V gelijkstroom binnen het bereik van 10-28,8 V ligt bij de aansluitpunten van de adapter.
De adapter moet aan stroom zijn voordat het netwerkcommunicatie probeert.
Als de link-LED aan gaat, maar de adapter nog steeds niet op het netwerk verschijnt, gaat u door met de inbedrijfstelling van het IP-adres met behulp van het BOOTP-hulpprogramma.
V2: Hoeveel gelijktijdige controllerverbindingen kan de 1734-AENT ondersteunen?
De 1734-AENT ondersteunt verbindingen van meerdere controllers tegelijkertijd.terwijl extra controllers alleen luisterverbindingen kunnen opzetten om ingangsgegevens te lezen.
Dit stelt toezicht- of bewakingssystemen in staat om POINT-I/O-gegevens te observeren zonder in te grijpen op het I/O-eigendom van de primaire controller.
Het totale aantal gelijktijdige verbindingen is beperkt door de capaciteit van de aansluittafel van de adapter raadpleeg de gebruikersdocumentatie van de adapter voor de specifieke limiet in de geïnstalleerde firmwareversie.
V3: Een POINT I/O-module op positie 32 vertoont communicatiefouten, maar alle andere modules werken. De 1734-AENT toont normale status. Wat is de meest waarschijnlijke oorzaak?
Geïsoleerde modulecommunicatiefouten met een gezonde adapter wijzen meestal op een lokaal POINTBus-probleem.zijn POINTBus-verbindingen met de aangrenzende modules niet volledig ingesteld, of de module heeft te veel POINTBus-stroom gebruikt en een krachttermustand heeft geactiveerd.
Verwijder en zet de module opnieuw in positie 32. Controleer of er een uitbreidingsstroomvoorziening is geïnstalleerd als de rail meer dan ~17 modules heeft.
Als het probleem de module naar een andere positie volgt, is de module uitgevallen en moet deze worden vervangen.
V4: De 1734-AENT wordt vervangen in een lopend systeem. Moet het IP-adres en de configuratie opnieuw worden ingevoerd?
Ja, het IP-adres en alle configuratiegegevens worden opgeslagen in de module zelf, niet in de I/O rack hardware.
Wanneer een nieuwe 1734-AENT wordt geïnstalleerd,het moet hetzelfde IP-adres hebben als de oorspronkelijke unit using het BOOTP-hulpprogramma of Studio 5000 en de I/O-chassisformaat moet overeenkomen met het aantal aangesloten modules.
Zodra het IP-adres is ingesteld en de controller de I/O-verbinding herstelt, moet het systeem weer normaal werken zonder wijzigingen in het controllerprogramma.
V5: Wat is het verschil tussen de 1734-AENT en de 1734-AENTR?
De 1734-AENTR heeft twee Ethernet-poorten met een ingebouwde switch.ondersteuning van Device Level Ring (DLR) topologie naast sterren- en lineaire/daisy-chain topologieën.
DLR zorgt voor een foutvertraging op netwerkplanniveau een enkele kabelbreuk ergens in de ring verstoort de I/O-communicatie niet omdat de ring zich rond de breuk opnieuw configureert.
Voor toepassingen waarbij ondanks kabelfouten continue I/O-beschikbaarheid vereist is, is de 1734-AENTR de juiste keuze.
