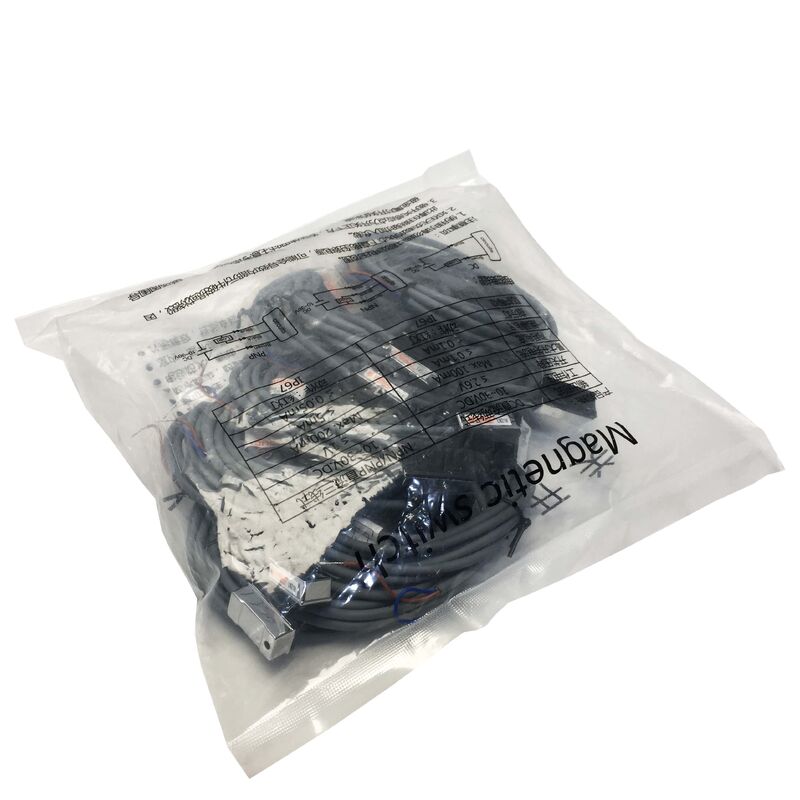

LN-21R-02 Magnetische Schakelaar LN21R02 Gloednieuw Verzegeld
UNIQUC LN-21R-02 | Cilinder Magnetische Reed Schakelaar Sensor
2-Draads / 5-240V AC/DC / IP67
Positiedetectie op het Cilinderlichaam
De LN-21R-02 is een magnetische reed schakelaarsensor ontworpen om de positie van een pneumatische cilinderzuiger te detecteren door de permanente magneet in de zuiger te detecteren. Wanneer de zuiger de positie van de gemonteerde sensor langs het cilinderlichaam bereikt, sluit het magneetveld het reed schakelaarcontact en licht de LED van de sensor op om aan te geven dat de zuiger zich op die positie bevindt.
De reed schakelaar werkt volgens het principe van een afgesloten glazen omhulsel met twee ferromagnetische contacten. Het magneetveld van de zuigermagneet zorgt ervoor dat de contacten aantrekken en sluiten wanneer de zuiger binnen bereik is. Wanneer de zuiger wegbeweegt, verzwakt het veld en springen de contacten terug open. Dit mechanisme vereist geen externe voeding voor het detectie-element — de reed schakelaar zelf is een passief contact dat simpelweg opent en sluit. De 2-draads bedrading wordt in serie geschakeld met het belastingscircuit, wat de installatie eenvoudig houdt.
Het 5-240V AC/DC werkingsbereik is het belangrijkste praktische voordeel van het reed schakelaartype ten opzichte van varianten met transistoruitgang (NPN/PNP). Een enkele LN-21R-02 werkt direct in 24V DC PLC-ingangscircuits, oudere 110V AC besturingscircuits of 240V AC systemen zonder signaalomvormers of interface relais. Dit bereik omvat de besturingsspanningsnormen die in een breed scala aan industriële machinegeneraties worden aangetroffen.
LN-21 Serie — Type Varianten
Binnen de LN-21 sensorfamilie identificeert de type-suffix de detectietechnologie en het uitgangstype:
| Model |
Sensortype |
Bedrading |
| LN-21R |
Reed schakelaar |
2-draads |
| LN-21N |
NPN transistor |
3-draads |
| LN-21P |
PNP transistor |
3-draads |
Het Reed schakelaartype R werkt over het volledige AC/DC spanningsbereik. De NPN en PNP transistortypes zijn beperkt tot 5-30V DC, maar bieden een hogere schakelfrequentie en geen contactverslijting. Voor de meeste toepassingen voor positiedetectie aan het einde van de slag in één cyclus is het reed schakelaartype voldoende. Voor toepassingen met hoge cycli of waar de schakelfrequentie 200 Hz overschrijdt, hebben de NPN of PNP transistervarianten de voorkeur.
Belangrijkste Specificaties
| Parameter |
Waarde |
| Onderdeelnummer |
LN-21R-02 |
| Sensortype |
Reed schakelaar (2-draads) |
| Bedrijfsspanning |
5-240V AC/DC |
| Max. Schakelstroom |
100 mA |
| Spanningsval |
3.5V max |
| Indicator |
LED (rood) |
| Max. Frequentie |
200 Hz |
| Bescherming |
IP67 |
| Temperatuur |
−10°C tot +70°C |
| Kabel |
Ø4.0mm, 2-aderig PVC |
Veelgestelde Vragen
V1: De PLC-ingang toont dat de cilindersensor altijd AAN staat, zelfs wanneer de cilinder volledig ingetrokken is. Wat moet er gecontroleerd worden?
Bevestig dat de sensor op de juiste positie langs het cilinderlichaam is gemonteerd — als deze te ver van de ingetrokken positie van de zuiger is gemonteerd, kan de zuigermagneet zich nog steeds binnen het detectiebereik van de sensor bevinden bij volledige intrekking. Controleer ook of een sterk extern magnetisch veld van aangrenzende bedrading of apparatuur de reed contacten niet gesloten houdt. Als beide controles duidelijk zijn, is het reed contact vastgelast en moet de sensor worden vervangen.
V2: De 2-draads LN-21R-02 toont een spanningsval van 3.5V. Heeft dit invloed op de PLC-ingangslezing?
De maximale spanningsval van 3.5V is van toepassing wanneer het reed contact gesloten is en er stroom door de sensor vloeit. Voor een 24V DC PLC-ingang levert de uitgangsterminal ongeveer 20-21V wanneer deze actief is — ruim boven de minimale AAN-statusspanning voor elke standaard industriële PLC-ingangskaart. Spanningsval is alleen relevant wanneer de voedingsspanning aan de onderkant van het werkingsbereik ligt (5V DC); bij 24V DC heeft het geen praktisch effect.
V3: Kan de LN-21R-02 gebruikt worden op hydraulische cilinders en pneumatische cilinders?
Ja, mits de zuiger van de hydraulische cilinder een permanente magneet bevat. De LN-21R-02 detecteert het magnetische veld van de zuigermagneet, ongeacht het vloeibare medium. Hydraulische cilinders die ontworpen zijn voor magnetische sensoren hebben ingebouwde ringmagneten in de zuiger. Verifieer de documentatie van de cilinder om compatibiliteit met magnetische sensoren te bevestigen voordat u deze monteert.
V4: Wat is de maximale schakelfrequentie van de LN-21R-02 en wanneer wordt dit een beperking?
Het LN-21R-02 reed schakelaartype heeft een maximale schakelfrequentie van 200 Hz. Bij 200 Hz duurt elke detectiegebeurtenis 5 milliseconden — voldoende voor de overgrote meerderheid van de positiedetectie van pneumatische cilinders, waar cyclustijden in het bereik van 0,5-5 seconden liggen. Voor zeer snelle cilinders die meer dan 200 keer per seconde cycleren, zijn de NPN of PNP transistoruitgang LN-21N of LN-21P varianten met een maximale frequentie van 1000 Hz geschikt.
V5: De LED van de sensor licht op, maar de aangesloten PLC-ingang reageert niet. Wat is de waarschijnlijke oorzaak?
De LED wordt verlicht door de interne stroom van de sensor — de indicatie weerspiegelt de status van het reed contact. Als de LED AAN is, maar de PLC-ingang UIT is, controleer dan de polariteit van de circuitbedrading en bevestig dat aan de minimale belastingsstroomvereiste is voldaan. Reed schakelaarsensoren in 2-draads configuratie vereisen een minimale stroom door de belasting (de PLC-ingang) om correct te functioneren. Als de impedantie van de PLC-ingang te hoog is (ingangsstroom onder de minimale schakelstroom van de sensor), kan het reed contact sluiten zonder voldoende stroom om te worden geregistreerd bij de PLC-ingang. Verifieer de ingangsstroom ten opzichte van de specificatie van de sensor.
