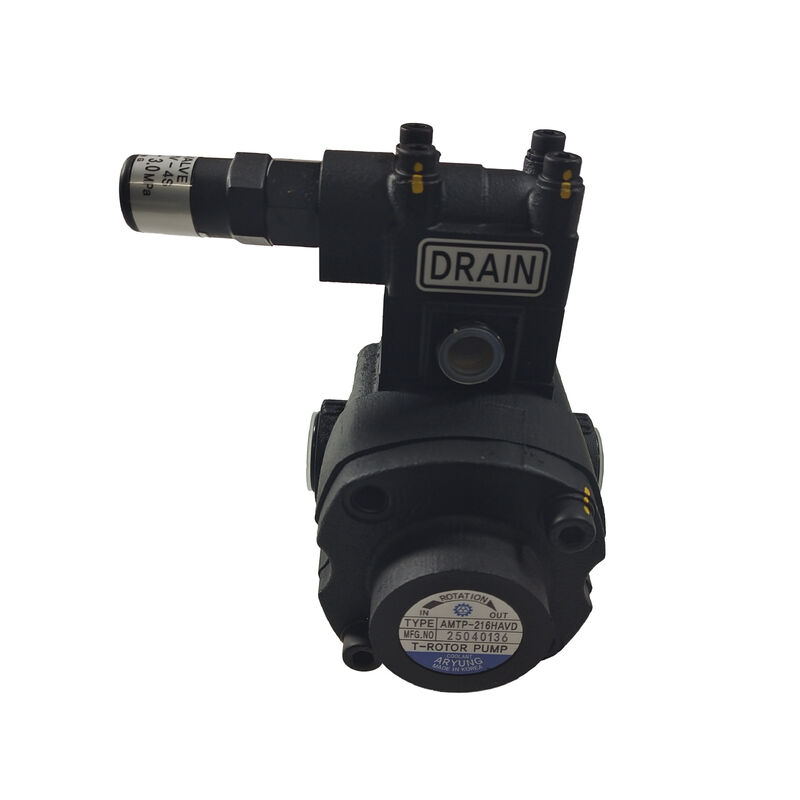

ATP-216HAVD. T-Rotor olie pomp Dubbele olie afdichting / Hoge temperatuur 180°C / FKM afdichting materiaal

ATP-216HAVD T-rotorpomp gebouwd voor hoge temperatuur

The ATP-216HAVD is a pump-only unit in the ATP-HA T-Rotor series — engineered for continuous operation in elevated-temperature fluid handling applications on CNC machine tools and industrial fluid systems: koelmiddelcirculatie, olieoverdracht, brandstofoverdracht, smeercircuits van machines,en hydraulische krachtsystemen waarbij de aanhoudende vloeistoftemperaturen de grenzen van standaardpompdichtingsmaterialen benaderen of overschrijdenDe definitieve eigenschap van de HA-serie is de dubbele olieverzegelingsconfiguratie met behulp van FKM-materiaal (fluoroelastomeer) dat is ontworpen om aanhoudende werktemperaturen onder 180°C te weerstaan.met een vermogen van meer dan 50 W,.

The "216" size code identifies this model's specific displacement and mounting dimensions within the broader ATP-HA range (which spans size codes from 204 through 220) — and the "VD" suffix identifies the relief-valve-equipped variant with this specific valve and seal configuration, in tegenstelling tot de anders vergelijkbare "VB" achtervoegselvariant die wordt aangeboden bij dezelfde code.

T-Rotor pompen gebruiken een trochoïde versnellingsbeginsel een innerlijk/buitenstaand versnellingspaar waarbij de binnenste rotor één tand minder heeft dan de buitenste rotor,Het creëren van expanderende en samentrekkende vloeistofkamers als de rotoren draaien excentriekDit ontwerp zorgt voor een soepele, lage polsontlading met een verminderde slijtage van de tandwielen in vergelijking met conventionele externe tandwielpompen.omdat het trochoïde tandprofiel het rollende in plaats van het glijdende contact tussen de tandwieloppervlakken handhaaft.

Belangrijkste productinformatie

Dubbele olieverzegeling De technische oplossing voor hoge temperaturen

Een enkele olieverzegeling in een hogetemperatuurpompoefening wordt geconfronteerd met een moeilijke afweging: dunnere verzegelingssecties reageren sneller op de thermische cyclus, maar bieden minder verzegelingsredundantie;dikkere secties dichten betrouwbaarder af, maar genereren meer interne wrijvingshitteDe ATP-216HAVD doet dit met een dubbele afdichting:

Primaire afdichting:De eerste afdichting vormt de voornaamste barrière tegen het lekken van vloeistof langs de pompschacht, die continu werkt tegen de gepompte vloeistofdruk en het roterende schachtoppervlak.

Secundaire zegelredundantie:De tweede afdichting biedt een back-upbarrière indien de primaire afdichting versnelde slijtage ondergaat als gevolg van een aanhoudende werking bij hoge temperaturen, behoudt de secundaire afdichting de afsluiting,verlenging van het effectieve onderhoudsinterval voordat een volledig verzegelingsfalen een vloeistoflek zou veroorzaken.

FKM materiaalkeuze:FKM (commonly known by the trade name Viton among fluoroelastomer compounds) is selected specifically for its high-temperature chemical and thermal stability — FKM compounds maintain elastomeric sealing properties at sustained temperatures that would cause standard NBR (nitrile) seals to harden, kraak, en falen.

Toepassingen

Olie- en brandstofoverdracht:industriële olietransfersystemen, brandstofbehandeling in machine-gereedschaps- en motortoepassingen en bulkfluidetransfer waar een verhoogde bronvloeistoftemperatuur een hoge-temperatuurdichtheid vereist.

Glijmiddel voor machines en gereedschappen:Gecentraliseerde smeersystemen op werktuigmachines, CNC-apparatuur,en productie-machines waarbij smeerolie bij verhoogde bedrijfstemperaturen circuleert in de buurt van de warmteopwekkende onderdelen van de machine.

Hydraulische aandrijving:Hydraulische aandrijvingseenheden waarbij de werkvloeistof werkt bij een aanhoudende verhoogde temperatuur als gevolg van een continue cyclus van het werk, installatieomgevingen met een hoge omgevingstemperatuur,of nabijheid van warmteopwekkingsapparatuur.

Hoogtemperatuurverwerking van procesvloeistoffen:Industriële processen waarbij verwarmde oliën of warmteoverdrachtvloeistoffen circuleren waarbij standaard pompdichtingsmaterialen vroegtijdig zouden afbreken.

Veelgestelde vragen

V1: Welke temperatuurgrens geldt voor de ATP-216HAVD-serie en waarom is deze lager dan het absolute maximum van het FKM-materiaal?

De nominale temperatuur van 180 °C is de door de pompfabrikant voor de ATP-216HAVD opgegeven grenswaarde voor continue werking, een waarde die rekening houdt met de gecombineerde thermische spanning op het afdichtingsmateriaal,de smeermethode van het lager, en de mechanische toleranties van de pomp onder continue werkomstandigheden.de nominale grenswaarde van de volledige pompconstructie weerspiegelt de prestaties van het geïntegreerde systeem voor alle componenten, niet alleen het afdichtingsmateriaal.

V2: Hoe verlengt de dubbele olievergrendeling de levensduur in vergelijking met een pomp met één vergrendeling?

De dubbele afdichting biedt een back-up afdichtingshindering indien de primaire afdichting door aanhoudende blootstelling aan hoge temperaturen afbreekt in plaats van onmiddellijk te lekken wanneer de primaire afdichting verslijt.het secundaire zegel houdt de opsluiting in stand, waardoor het bruikbare tijdsinterval wordt verlengd voordat een volledige verzegeling vervangen moet worden.Dit is met name waardevol bij toepassingen bij hoge temperaturen bij continue werkzaamheden, waarbij de slijtage van de afdichting sneller vordert dan bij gebruik bij omgevingstemperatuur.

V3: Is de ontlastingsklep op ATP-216HAVD geïntegreerd in de pompkarosserie of is er een externe sanitaire installatie nodig?

De remklep van de VD-configuratie is rechtstreeks in het gietstuk van de pomp Aangezien de klep een standaardonderdeel is van de HAVD-benaming (onderscheidend van de gewone HA-variant zonder klep met dezelfde 216-maatcode), is geen afzonderlijke bestelling of installatie van externe kleppen nodig.

V4: Welk snelheidsbereik is geschikt voor ATP-216HAVD T-Rotor-pompen?
