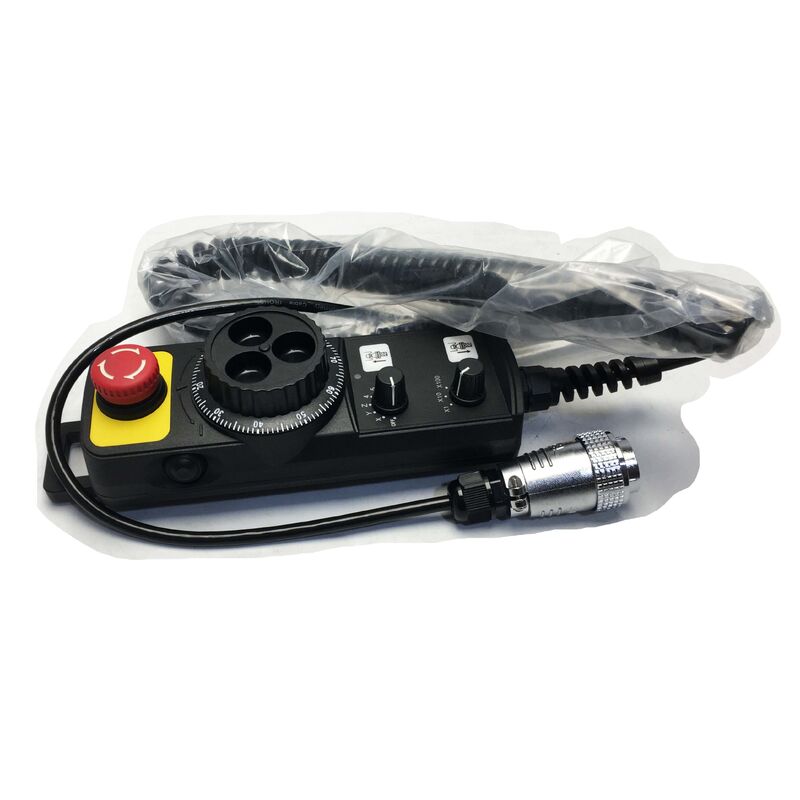

PHCS3-2013 WEIYA Elektronisch handwiel PHCS32013 voor Weyerhaeuser standaardserie Nieuw
  • PHCS3-2013 WEIYA Elektronisch handwiel PHCS32013 voor Weyerhaeuser standaardserie Nieuw
  • PHCS3-2013 WEIYA Elektronisch handwiel PHCS32013 voor Weyerhaeuser standaardserie Nieuw
  • PHCS3-2013 WEIYA Elektronisch handwiel PHCS32013 voor Weyerhaeuser standaardserie Nieuw
  • PHCS3-2013 WEIYA Elektronisch handwiel PHCS32013 voor Weyerhaeuser standaardserie Nieuw
  • PHCS3-2013 WEIYA Elektronisch handwiel PHCS32013 voor Weyerhaeuser standaardserie Nieuw

PHCS3-2013 WEIYA Elektronisch handwiel PHCS32013 voor Weyerhaeuser standaardserie Nieuw

Plaats van herkomst China
Merknaam WEIYA
Certificering CE RoHS
Modelnummer PHCS3-2013
Productdetails
Modelnummer:
PHCS3-2013
Merk:
WEIYA
Producttype:
CNC handmatige pulsgenerator
Serie:
PHCS3
Gemeenschappelijke beschrijving:
Handwiel voor standaardserie
Controle gebruik:
Handmatige bewegingscontrole van de X / Y / Z-as
Installatietype:
Draagbaar handheld-type
Voorwaarde:
Nieuw / gebruikt
Garantie:
Eén jaar
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Prijs
USD 300-500 / piece
Verpakking Details
originele verpakking
Levertijd
2 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union
Levering vermogen
100 stuks per dag
Productbeschrijving
PHCS3-2013 WEIYA Elektronisch handwiel PHCS32013 voor Weyerhaeuser standaardserie Nieuw
PHCS3-2013 | CNC elektronische handwiel handmatige pulsgenerator
Handheld / spiraalkabel / vergrendelingsconnector / CNC-interface uit de standaardserie
Handmatige pulsgenerator – asbesturing op het werkstuk
Een handmatige pulsgenerator geeft de operator directe ascontrole in de snijzone. In plaats van te joggen vanaf een vast paneel, positioneert de operator zichzelf bij het werkstuk en draait aan het handwiel terwijl hij in realtime de gereedschapsafstanden in de gaten houdt. De CNC interpreteert elke puls van het handwiel als één bewegingsstap op de geselecteerde as.
De PHCS3-2013 genereert nauwkeurige incrementele signalen. Bij fijne vermenigvuldigingsinstellingen verplaatst één klik op het handwiel de asfracties van een millimeter, waardoor de machinist volledige controle heeft over de gereedschapsaanloopsnelheden tijdens het instellen en het meten van de gereedschapsafwijking.
Belangrijkste productkenmerken
Type Handmatige pulsgenerator (MPG)
Formulier Handheld, ergonomisch lichaam
Controles Hoofdencoder + hulpselector
Kabel Opgerold, veerontlasting
Connector Ronde vergrendeling met meerdere pinnen
Interface Standaard serie CNC
Ontwerp met dubbele bediening – handwiel en askeuzeschakelaar
De PHCS3-2013 integreert twee bedieningselementen in één draagbare behuizing:
  • Hoofd encoderwiel:De primaire roterende encoder. Door eraan te draaien worden de bewegingsimpulsen gegenereerd die de CNC vertaalt in asbeweging. Rotatie met de klok mee geeft doorgaans een positieve richting aan; tegen de klok in geeft negatief commando. Het aantal pulsen per omwenteling bepaalt de stapresolutie bij elke vermenigvuldigerinstelling.
  • Extra keuzeschakelaar:Een secundaire schakelaar of draaiknop voor as- en vermenigvuldigerselectie – kies welke as beweegt (X, Y, Z of 4e as) en de stapgrootte per puls (*1, *10, *100). Omdat beide bedieningselementen zich op één lichaam bevinden, hoeft de operator tijdens het positioneren niet terug te keren naar het hoofdpaneel om van as of stapgrootte te wisselen; alles is binnen handbereik.
Opgerolde kabel en vergrendelingsconnector
De opgerolde kabel wordt uit- en ingetrokken zonder dat er een losse kabel over de machinetafel of vloer wordt gesleept. Het geeft de machinist bereik om aan de voorkant, zijkant en rond het werkstuk te werken terwijl hij verbonden blijft.
Aan het uiteinde van de controller beveiligt een meerpolige ronde connector met een borgkraag met schroefdraad de verbinding positief. De borgkraag voorkomt onbedoeld loskoppelen tijdens gebruik – belangrijk omdat een MPG die tijdens het gebruik de verbinding verbreekt, de CNC in een ongedefinieerde handwielmodus kan laten staan. Voor het verbreken van de verbinding is een opzettelijke kwartslagontgrendeling vereist.
Toepassingsscenario's
  • Werkstukreferentiepunt instellen:De operator beweegt de spil naar beneden om het werkstukoppervlak aan te raken en zo een werkoffset op de Z-as tot stand te brengen. Met behulp van de PHCS3-2013 in stappen van *1 – doorgaans 0,001 mm per puls – wordt het contact op precies het juiste moment bevestigd via een voelermaat of aanraakindicator.
  • Handmatig programma drooglopen:Voordat een nieuw programma met automatische voeding wordt uitgevoerd, loopt de operator met de PHCS3-2013 handmatig door het geprogrammeerde pad, waarbij hij het gereedschap stap voor stap voortbeweegt en de spelingen bevestigt voordat de automatische cyclus begint.
  • Proeven en inspectie:De operator beweegt de assen van de machine om een ​​tasterstylus op meetpunten op het werkstuk te positioneren. De fijne resolutie van de MPG maakt nauwkeurige plaatsing van de sonde mogelijk zonder risico op overbelasting in het onderdeel.
Veelgestelde vragen
Vraag 1: Welke pulsresolutie biedt de PHCS3-2013?
De resolutie wordt bepaald door de instelling van de vermenigvuldigingsschakelaar in combinatie met de MPG-configuratie van de CNC. Bij *1 regelt elke encoderklik doorgaans een asverplaatsing van 0,001 mm (1 micron). Bij *10 is de stap 0,01 mm; bij *100 is dit 0,1 mm. De MPG-parameterinstellingen van de CNC bepalen de exacte afstand per puls – bevestig deze instellingen in de parameterdocumentatie van de CNC vóór de inbedrijfstelling.
Vraag 2: Is de PHCS3-2013 compatibel met andere CNC-controllers dan de standaardserie?
De PHCS3-2013 is gespecificeerd voor de standaard serie CNC-interface. Compatibiliteit met andere controllers hangt af van de MPG-signaalstandaard – doorgaans differentiële encodersignalen (A+/A−/B+/B−) bij 5V. Controleer de MPG-poortsignaalspecificatie en pintoewijzing van de doelcontroller aan de hand van de pinout van de PHCS3-2013-connector voordat u verbinding maakt met een ander systeem.
Vraag 3: Kan de PHCS3-2013 alle vier de assen bedienen?
De hulpselector op de PHCS3-2013 maakt asselectie mogelijk – meestal X, Y, Z en een 4e as indien ingeschakeld. De beschikbare assen zijn afhankelijk van de configuratie van de CNC-controller en of er fysiek een 4e as aanwezig is en is ingeschakeld in de systeemparameters. Het handwiel zelf genereert as-onafhankelijke pulssignalen; de CNC routeert ze naar de momenteel geselecteerde as.
Vraag 4: Kan de PHCS3-2013 gelijktijdig worden gebruikt met de jog-toetsen op het paneel van de machine?
Nee. Bij standaard CNC-bediening sluiten de MPG- en paneeljog-toetsen elkaar uit. Door de handwielmodus op de CNC-moduskeuzeschakelaar te activeren, worden de jog-toetsen op het paneel uitgeschakeld – alleen de MPG is actief. Als u terugkeert naar de Jog-modus, wordt de MPG gedeactiveerd. De PHCS3-2013 blijft verbonden, maar genereert geen bewegingscommando's buiten de handwielmodus.
Vraag 5: Welk aantal connectorpinnen en welk type gebruikt de PHCS3-2013?
De PHCS3-2013 maakt gebruik van een meerpins ronde vergrendelingsconnector. Het exacte aantal pins volgt de Standard Series CNC MPG-interfacestandaard. Lees de markeringen op het connectorlichaam rechtstreeks op de geïnstalleerde eenheid om het aantal pinnen en de connectordiameter te bevestigen. Voor vervangingskabels of connectoren moet u het aantal pinnen, de connectordiameter en de draadspecificaties van de borgkraag op de fysieke eenheid afstemmen.
