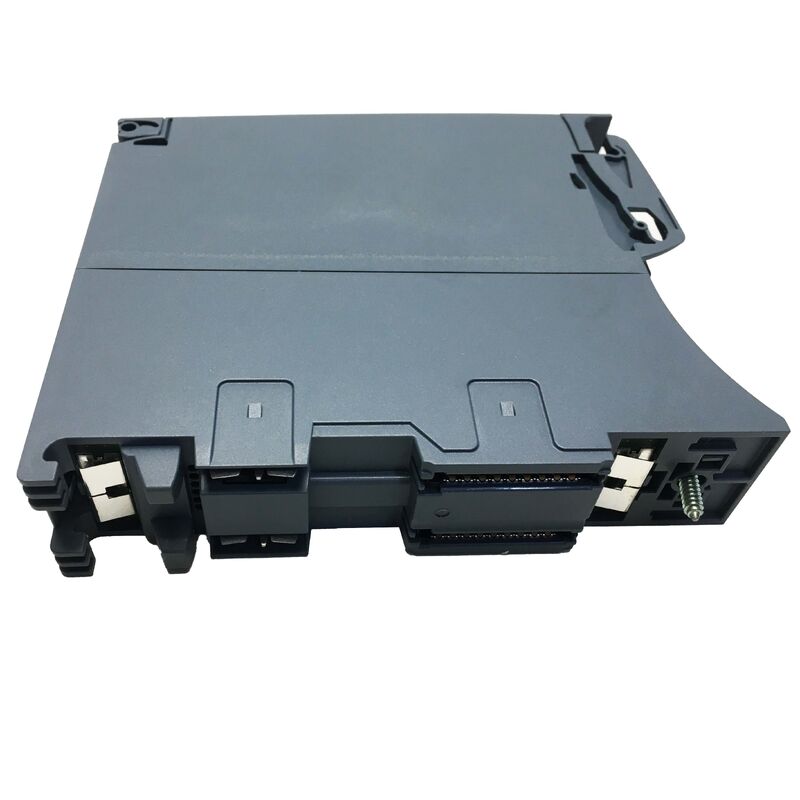

6ES7550-1AA01-0AB0 Simatic S7-1500 Tellermodule 6ES75501AA010AB0 Nieuw Originaal

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM Count 2x24V - 2-kanaals hogesnelheidsteller / 24V incrementele encoder / positiedetectie

TM Count 2x24V — Snel tellen rechtstreeks in het PLC-rek

De modulaire architectuur van de SIMATIC S7-1500 is ontworpen rond gespecialiseerde functiemodules die veeleisende taken uitvoeren, onafhankelijk van de verwerkingscyclus van de hoofd-CPU. De 6ES7550-1AA01-0AB0 TM Count 2x24V is een van deze technologiemodules: een speciale tellermodule die snelle encodersignalen verwerkt met snelheden die de CPU-scancyclus niet op betrouwbare wijze kan volgen.

Standaard digitale PLC-ingangen scannen met de programmacyclussnelheid. Voor positietelling en gebeurtenisdetectie met snelheden van duizenden pulsen per seconde mist de programmacyclusbenadering tellingen en produceert onbetrouwbare positiewaarden. De TM Count-module pakt dit aan door encoderpulsen in hardware te verwerken - onafhankelijk van de scan van de CPU. De module telt, vergelijkt en genereert uitvoer in realtime, en stelt de resultaten vervolgens beschikbaar aan de CPU via het procesimage van de module.

Belangrijkste specificaties

Wat de module telt en detecteert

Pulstelling op hoge snelheid:Encoderpulsen tellen bij frequenties tot 200 kHz (volgens de TM Count 2x24V-specificatie) - geschikt voor snelle roterende encoders op productiemachines.

Incrementele positiedetectie:Door A/B-kwadratuurpulsen van een incrementele encoder te tellen, volgt de module de hoek- of lineaire positie binnen een machinecyclus. De geaccumuleerde telling vertegenwoordigt de positie ten opzichte van de laatste thuisreferentie.

Poortcontrole:De DI-ingangen kunnen worden geconfigureerd als hardwarepoorten - waardoor het tellen wordt in- of uitgeschakeld op basis van externe signalen (machine home-schakelaar, productaanwezigheidssensor, synchronisatietrigger) zonder de CPU te belasten met interruptafhandeling.

Toepassingsscenario's

Transportband positioneringssysteem:Een transportband op een productielijn maakt gebruik van een incrementele encoder op de aandrijfas. De TM Count 2x24V volgt de bandpositie en activeert productspecifieke uitgangssignalen wanneer doelen door behandelingsstations gaan – onafhankelijk van de PLC-scan.

Producttelling verpakkingsmachine:Een snelle verpakkingsmachine heeft nauwkeurige producttellingsgegevens nodig. De TM Count-module telt optische sensorpulsen op machinesnelheid, waarbij vergelijkingsuitgangen de actuatoren voor batchscheiding activeren bij de juiste telling.

Veelgestelde vragen

Vraag 1: Wat is de maximale telfrequentie van de TM Count 2x24V (6ES7550-1AA01-0AB0)?

De TM Count 2x24V verwerkt 24V-encodersignalen. De maximale ingangsfrequentie is afhankelijk van de geconfigureerde telmodus. In de enkelvoudige telmodus (alleen A-pulsen tellen) is de maximale frequentie hoger dan in de kwadratuurmodus. Raadpleeg de hardwarehandleiding van Siemens TM Count 2x24V voor de precieze frequentielimieten per telmodus. Typische activiteiten omvatten encoderfrequenties die worden gebruikt in industriële werktuigmachines en transportbandtoepassingen.

Vraag 2: Ondersteunt de 6ES7550-1AA01-0AB0 SSI absolute encoders?

Nee. De TM Count 2x24V ondersteunt alleen 24V incrementele encoders en pulsencoders; hij ondersteunt geen SSI (Synchronous Serial Interface) absolute encoders. Voor SSI-encoderingangen is de SIMATIC S7-1500 TM PosInput-module (serie 6ES7551-xxxx-0AB0) de geschikte module. Bevestig het encodertype in de applicatie voordat u de module selecteert.

V3: Hoe integreert de TM Count-module met het S7-1500 CPU-programma?

De TM Count-module communiceert met de CPU via de S7-1500-backplane-bus. Telfuncties, instelpunten en uitgangstoewijzingen worden geconfigureerd via STEP 7 (TIA Portal) met behulp van de hardwareconfiguratie en systeemfunctieblokken (SFB's) van de module. De CPU leest tellerwaarden en schrijft controleparameters naar het procesimage van de module. Speciale SFB's (CTRL_HSC) bieden de programma-interface voor tellercontrole en waarde-uitlezing.

Vraag 4: Kunnen de vergelijkingsuitgangen van 6ES7550-1AA01-0AB0 sneller werken dan de PLC-scancyclus?

Ja. De vergelijkingsuitgangen op de TM Count 2x24V reageren op tellerwaarden in de hardware: de uitgang schakelt wanneer de teller de geconfigureerde vergelijkingswaarde bereikt, ongeacht de PLC-scancyclustijd. Deze hardwarereactie is het belangrijkste voordeel van de technologiemodulebenadering: de uitvoertiming is nauwkeurig en deterministisch, niet afhankelijk van wanneer de CPU het uitvoerbeeld vervolgens verwerkt.

Vraag 5: Wat is de breedte van 6ES7550-1AA01-0AB0 in het S7-1500-rack?

De TM Count 2x24V heeft een breedte van 35 mm in het S7-1500 rack. Dit is de standaardbreedte met één slot voor SIMATIC S7-1500 modules met één breedte. Het neemt één slot in het S7-1500-rack in beslag en kan worden geïnstalleerd met de standaardmoduleverbindingsmethode die in de S7-1500-productfamilie wordt gebruikt.
