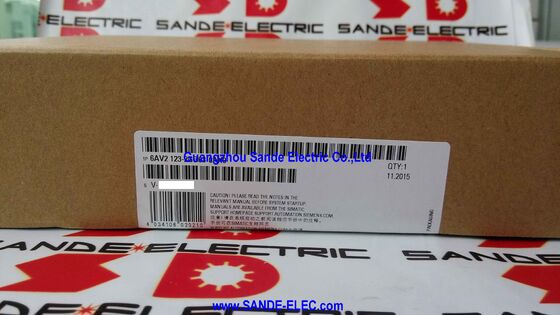

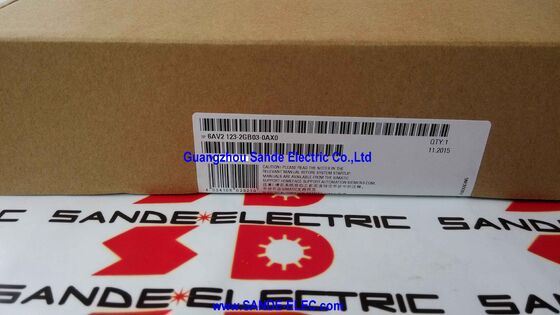

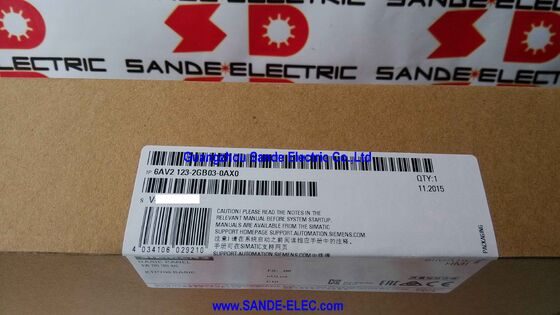

SIMATIC HMI, BASIC PANEL, SLAVE AND TOUCH OPERATION 6AV2123-2GB03-0AX0 6AV2 123-2GB03-0AX0 6AV2123-2GBO3-OAXO

Siemens 6AV2123-2GB03-0AX0 ∙ SIMATIC HMI KTP700 Basic Panel ∙ 7" TFT / 800×480 / Touch + 8 toetsen / PROFINET / 24V DC / IP65

Een compacte HMI die meer doet dan belooft

De 6AV2123-2GB03-0AX0 is de KTP700 Basic 7 inch entry-level HMI van Siemens uit het SIMATIC Basic Panel-assortiment."Eingangsniveau" in de SIMATIC HMI-familie betekent geen lage capaciteit voor de doeltoepassingsklasseVoor een zelfstandige machine, een compacte productiecel of een kleine verwerkingseenheid, levert de KTP700 Basic alles wat nodig is: een helder kleuren touchscreen,tasttoetsen voor de meest gebruikte bewerkingen, PROFINET-communicatie met de machine PLC, en 10 MB geheugen om de schermen, alarmen en recepten op te slaan voor een compleet machine visualisatie project.

De "KTP" aanduiding codeert de werkwijze: Sleutel en Touch Panel. Het touchscreen verwerkt schermnavigatie, gegevensinvoer en grafische knoppen.De 8 functionele toetsen langs de onderkant geven de bediener directe fysieke toegang tot de belangrijkste machinecommando'sIn een luidruchtige fabrieksomgeving waar de bedieners mogelijk handschoenen dragen of onderdelen hanteren, is het mogelijk om een alarm te plaatsen op de bedieningsruimte van de fabriek.de tactiele respons van een fysieke functietoets wordt betrouwbaar gedetecteerd op een manier die een touch-only paneel soms niet is.

PROFINET verbindt het paneel met een SIMATIC S7-1200, S7-300, S7-400 of een andere PROFINET-compatibele PLC.Het paneel kan ook communiceren via Modbus TCP/IP en EtherNet/IP ̇ dezelfde RJ45-interface behandelt alle drie de protocollen, waardoor de bedrading wordt teruggebracht tot een enkele Ethernet-kabel van het paneel naar de netwerkswitch.

Belangrijkste specificaties

TIA-portalintegratie WinCC basisconfiguratie

De 6AV2123-2GB03-0AX0 is geconfigureerd in Siemens TIA Portal met WinCC Basic V13 of hoger.De projectweergave van de TIA-portal beheert het HMI-project naast het PLC-programma in een enkele ontwikkelingsomgeving, alarmklassen en projectteksten worden éénmaal gedefinieerd en gebruikt in zowel het PLC-programma als de HMI-schermen.

Communicatievariabele mapping tussen het PLC-geheugen en het HMI-display is automatisch zodra de PLC en de HMI in hetzelfde TIA-Portal-project zijn geconfigureerd.

Veelgestelde vragen

V1: Kan de KTP700 Basic communiceren met een S7-300 of S7-400 PLC en S7-1200?

De KTP700 Basic ondersteunt communicatie met SIMATIC S7-1200, S7-1500, S7-300 en S7-400 PLC's via PROFINET.Het ondersteunt ook Modbus TCP/IP en EtherNet/IP voor communicatie met niet-Siemens PLC's. Het PLC-type wordt geconfigureerd in de apparaat- en netwerkweergave van TIA Portal wanneer het paneelproject wordt gemaakt.

V2: Ondersteunt de KTP700 Basic verticale installatie?

Ja. Het paneel ondersteunt zowel horizontale (landschap) als verticale (portret) oriëntatie.Bevestig de oriëntatie van de installatie van het paneel in TIA Portal voordat het paneel is geconfigureerd om ervoor te zorgen dat de schermopstelling overeenkomt met de fysieke installatie.

V3: Waar wordt de USB-poort voor gebruikt op de 6AV2123-2GB03-0AX0?

De USB Type A-poort ondersteunt het laden van projecten via USB-stick (download van het geconfigureerde HMI-project naar het paneel zonder netwerkverbinding), back-up van gegevens, firmware-updates,en aansluiting op externe USB-apparaten zoals barcodelezers of printersHet biedt geen USB-hostcommunicatie naar PLC's.

V4: Het KTP700 Basic scherm is donker geworden, maar de PLC werkt.

Het is mogelijk dat het scherm in de stroombesparingsmodus is ingegaan (schermblackout na een geconfigureerde stilstandsperiode is een standaard WinCC-instelling).Als het scherm niet reageert, controleer de 24V gelijkstroomtoevoerspanning op de voedings aansluiting van het paneel.een paneel dat gedurende meerdere jaren continu in gebruik is, kan het einde van de levensduur van achterlicht hebben bereikt.

V5: Wat is de vereiste minimale versie van het TIA-portaal voor de configuratie van de 6AV2123-2GB03-0AX0?

De KTP700 Basic 6AV2123-2GB03-0AX0 vereist WinCC Basic V13 of STEP 7 Basic V13 als minimale configuratie-softwareversie.V20) ook verenigbaar zijn. Eerdere versies van TIA Portal of de legacy WinCC flexibele software ondersteunen deze generatie panelen niet.
