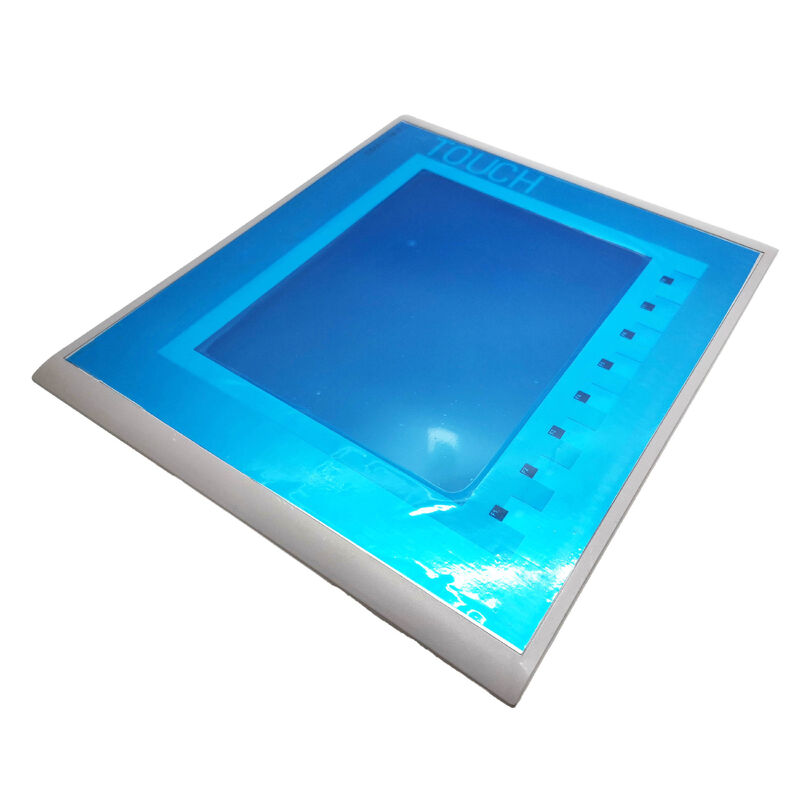

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 HMI Paneel Nieuw Origineel

Siemens 6AV6647-0AE11-3AX0 | SIMATIC HMI KTP1000 Basic Color DP — 10,4" TFT 640×480, 256 Kleuren, Toets/Touch, MPI/PROFIBUS DP, 24V DC, IP65

Overzicht

De Siemens 6AV6647-0AE11-3AX0 is de KTP1000 Basic Color DP — een 10,4-inch human-machine interface paneel uit Siemens' SIMATIC Basic Panel reeks, ontworpen voor industriële operatorstations waar een kleurendisplay en zowel touch- als toetsbediening vereist zijn met connectiviteit naar PLC-systemen gebaseerd op MPI of PROFIBUS DP.

Het is de PROFIBUS DP variant van de KTP1000 Basic serie; de corresponderende PROFINET variant heeft een ander onderdeelnummer.

Het "Basic" in de aanduiding van het paneel weerspiegelt zijn positie in de SIMATIC HMI hiërarchie: het neemt de instapniveau van Siemens' paneelportfolio in, onder de Comfort Panel reeks, maar levert de kern HMI-functies die de meerderheid van machine-niveau operatorstations nodig hebben: proceswaardeweergave, alarmindicatie, receptbeheer, rapportage en trending, via een configuratieomgeving die dezelfde WinCC software toolchain deelt als de hogere panelen.

Deze gedeelde configuratieaanpak betekent dat een project dat op een KTP1000 Basic is gestart, met relatief weinig herwerk zijn schermontwerp naar een Comfort Panel kan migreren als de vereisten groeien.

Met 10,4 inch past de KTP1000 natuurlijk in machinebesturingspanelen waar de operator meerdere proceswaarden tegelijkertijd moet zien — de status van zones van een transportsysteem, het aantal producten en de snelheid van een verpakkingsmachine, of de posities van assen en de programmastatus van een machinegereedschap — zonder door meerdere schermen te hoeven scrollen.

De 640×480 pixel resolutie op deze schermgrootte geeft comfortabele tekst- en grafische leesbaarheid in typische omgevingsverlichting in de industrie zonder extra schermhelderheid boven de fabrieksinstellingen van het paneel.

De combinatie van een 8-toets softkey rij onder het display met volledige touchscreen functionaliteit op het display zelf geeft operators twee interactiemodi voor hetzelfde paneel.

Toetsenbordbediening heeft de voorkeur in omgevingen waar handschoenen worden gedragen of waar trillingen nauwkeurige aanraking bemoeilijken; touchscreen interactie is sneller voor parameterinvoer en navigatie wanneer de omstandigheden voor operatorstoegang schoon en stabiel zijn.

Beide modi kunnen de volledige interface onafhankelijk besturen.

Belangrijkste Specificaties

MPI en PROFIBUS DP — Twee Protocollen, Eén Interface

De -0AE11 suffix duidt de MPI/PROFIBUS DP communicatievariant van de KTP1000 aan. Beide protocollen delen dezelfde fysieke RS 485 connector op het paneel — het protocol wordt geselecteerd in de paneelconfiguratie.

Deze fysieke interface met dubbel protocol is gebruikelijk in Siemens' Basic Panel DP reeks en weerspiegelt de overgangsperiode tussen het oudere MPI-gebaseerde programmeer- en communicatiemodel (gebruikt met S7-300 CPU's) en de PROFIBUS DP veldbusarchitectuur die de standaard werd voor gedistribueerde I/O-verbindingen.

In praktische installatietermen zullen de meeste machines die S7-300 CPU's draaien de KTP1000 DP via MPI verbinden met de MPI-poort van de CPU voor configuratie en runtimecommunicatie. Machines met complexere architecturen waarbij de HMI op het PROFIBUS-netwerk moet zitten naast I/O-apparaten, kunnen het paneel verbinden als een PROFIBUS-master met de DP-interface van de CPU.

De RS 422 interface, ook beschikbaar op deze connector, maakt Modbus RTU communicatie mogelijk met controllers van derden die Modbus als hun seriële protocol gebruiken.

Dit wordt gebruikt in machine-installaties met meerdere leveranciers waarbij de HMI dient als de operatorinterface voor niet-Siemens PLC-systemen.

WinCC Flexible en TIA Portal Configuratie

De 6AV6647-0AE11-3AX0 werd uitgebracht tijdens het WinCC Flexible tijdperk en de primaire configuratiesoftware is WinCC Flexible 2008 SP2 Compact of hoger.

Het is ook configureerbaar in de vroege TIA Portal (STEP 7 Basic V11, WinCC Basic V11), hoewel de migratie naar TIA Portal in latere versies de KTP paneel refresh cyclus introduceerde die uiteindelijk de DP-interface KTP1000 Basic verving ten gunste van TIA-native panelen.

Projecten geconfigureerd in WinCC Flexible voor de KTP1000 DP kunnen worden gemigreerd naar TIA Portal WinCC als een hardware-upgrade naar een paneel van de huidige generatie wordt uitgevoerd, waarbij schermontwerpen, alarmconfiguraties en receptgegevens behouden blijven met de TIA Portal migratietool.

Installatie en Montage

Het paneel wordt in een uitsparing in een plat paneeloppervlak gemonteerd, beveiligd door montageclips die bij de unit worden geleverd.

De afmeting van de uitsparing is 299 mm × 227 mm. Maximale dikte van het paneelmateriaal bij de uitsparing is 4 mm.

De IP65-classificatie aan de voorzijde betekent dat het display en de rand van het paneel zijn afgedicht tegen stofindringing en waterstralen — standaard voor machine-operatorpanelen die worden blootgesteld aan koelmiddelspray, schoonmaakwater of stoffige bewerkingsomgevingen.

De achterzijde (IP20) is niet bedoeld voor blootstelling aan vloeistoffen of geleidend stof.

Verticale installatie is de gespecificeerde oriëntatie voor het bedrijfstemperatuurbereik van 0 tot 50 °C.

Wanneer gemonteerd onder hoeken tot 35° vanaf verticaal, kan het bedrijfstemperatuurbereik worden verminderd — raadpleeg de installatiehandleiding van het paneel voor de derating curve bij niet-verticale montagehoeken.

Veelgestelde Vragen

V1: De KTP1000 Basic Color DP werd in oktober 2022 stopgezet. Wat is de aanbevolen vervanging van de huidige generatie?

Siemens' huidige vervanging voor de KTP1000 Basic Color DP bevindt zich binnen de SIMATIC HMI Basic Panel Generation 2 of KTP1000 Basic PN serie, afhankelijk van de vereiste interface.

Voor PROFIBUS DP connectiviteit omvatten de huidige Siemens-aanbevelingen een interfaceconverter of een migratie naar PROFINET, aangezien de Basic Panels van de huidige generatie zich richten op PROFINET-communicatie.

Voor directe sourcing van vervangingen biedt de aftermarket geteste KTP1000 DP-eenheden van machines die buiten gebruik zijn gesteld.

V2: Kan de KTP1000 DP tegelijkertijd communiceren met meerdere PLC's op hetzelfde MPI-netwerk?

In een MPI-netwerk kan de KTP1000 worden geconfigureerd om te communiceren met een aangewezen PLC CPU als zijn primaire controller.

MPI is een multi-point bus die meerdere knooppunten toestaat, maar het KTP1000 Basic paneel is ontworpen als een single-master HMI-apparaat dat tegelijkertijd communicatie onderhoudt met één geconfigureerde PLC.

Voor multi-controller applicaties kunnen afzonderlijke schermobjecten worden gekoppeld aan tags van verschillende controllers, maar dit vereist zorgvuldige configuratie in WinCC Flexible en is onderhevig aan communicatievertragingen van het MPI-netwerk.

V3: De backlight MTBF van het paneel is 50.000 uur. Wat betekent dit operationeel?

50.000 uur bij 25°C is de statistische gemiddelde tijd tussen storingen voor de LED-backlight bij die referentietemperatuur. Bij typische bedrijfstemperaturen van machines boven 25°C neemt de MTBF af.

Bij continue 24/7 bedrijf vertegenwoordigen 50.000 uur ongeveer 5,7 jaar bedrijfsduur voordat de backlight statistisch zijn betrouwbaarheidspunt bereikt.

In de praktijk is het dimmen van de backlight een geleidelijk proces, en gepland onderhoud ter vervanging vóór defect — in plaats van reactieve vervanging na defect — is de aanbevolen aanpak voor kritieke operatorstations.

V4: Kan dit paneel worden gebruikt voor buitentoepassingen waar leesbaarheid in zonlicht vereist is?

De KTP1000 Basic Color DP is ontworpen voor indoor industriële installatie. Het 256-kleuren TFT-display is geen type met hoge helderheid, en direct zonlicht veroorzaakt aanzienlijke reflecterende verblinding die de leesbaarheid vermindert.

Buitentoepassingen vereisen een zonnekap/kap over het paneel, een anti-reflecterende schermbeschermer, of een displayvariant met hogere helderheid.

De IP65-classificatie aan de voorzijde biedt bescherming tegen regen en stof, maar de helderheid van het display is de beperkende factor voor buitengebruik.

V5: Hoeveel alarmberichten kan het KTP1000 Basic paneel tegelijkertijd verwerken?

Het KTP1000 Basic paneel ondersteunt alarmafhandeling via de WinCC Flexible configuratie. In de Basic paneelarchitectuur worden de grootte van de alarmbuffer en het aantal gelijktijdige actieve alarmen bepaald door de configuratielimieten die in WinCC Flexible zijn gedefinieerd voor deze apparaatklasse.

De projectcompiler zal aangeven of de alarmconfiguratie de geheugen- of verwerkingslimieten van het apparaat overschrijdt.

Voor applicaties die uitgebreid alarmbeheer met lange historiebuffers vereisen, biedt de SIMATIC Comfort Panel reeks grotere alarmbuffercapaciteiten en meer geavanceerde alarmbeheerfuncties.
