| Plaats van herkomst | Frankrijk |
| Merknaam | SIMENS |
| Certificering | CE ROHS |
| Modelnummer | 6DR5120-0NG00-0AA0 |

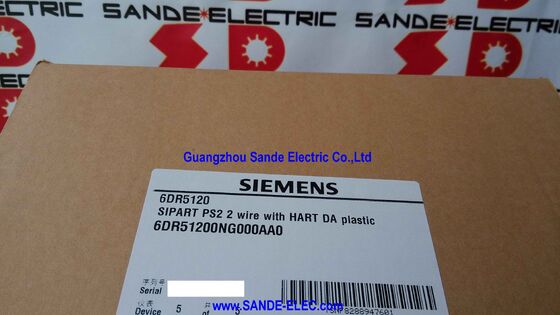

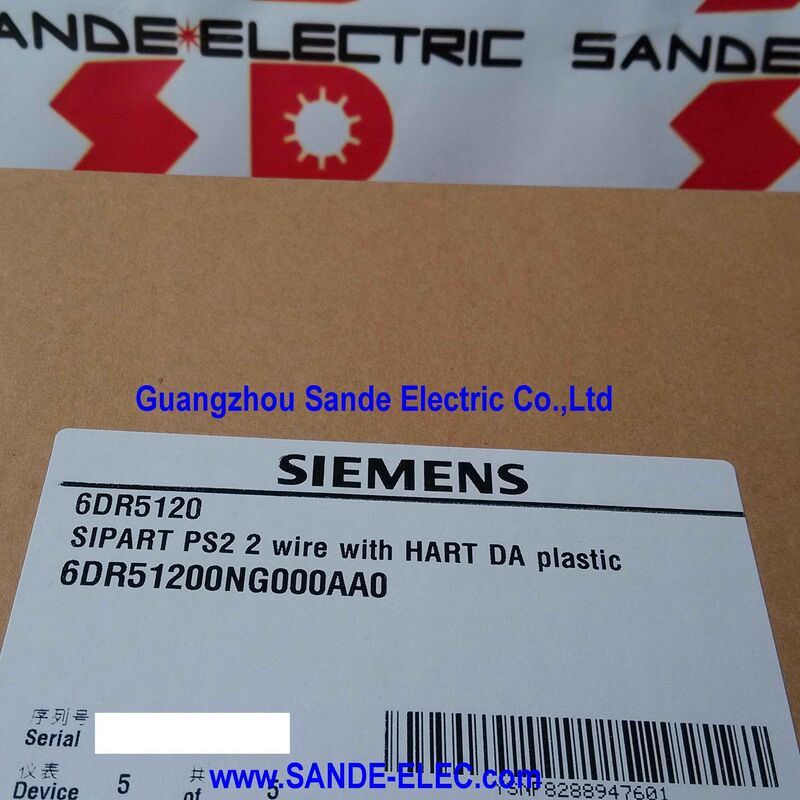

DeSiemens 6DR5120-0NG00-0AA0is de SIPART PS2 slimme elektropneumatische positioner die is geconfigureerd voor dubbelwerkende pneumatische actuatoren met HART digitale communicatie via een standaard 4?? 20mA twee-draadlus.
It is one of the most widely deployed positioner variants in process automation — the double-acting output combined with HART protocol covers the majority of control valve installations where both opening and closing movements require pneumatic drive (as opposed to spring-return single-acting actuators), en wanneer digitale communicatie met een handheld communicator of asset management systeem een standaard site vereiste is.
De SIPART PS2-serie is al decennia lang een vast onderdeel van procesinstallaties, gewaardeerd voor een combinatie van nauwkeurige positioneringsnauwkeurigheid,een zelfkalibratiemethode die de positioner aanpast aan de actuator zonder handmatige span of nulregeling, en een uitgebreid diagnostisch pakket dat de toestand van de klep en actuator in de loop van de tijd volgt.
De specifieke variant in dit onderdeel heeft het onderdeelnummer polykarbonaat behuizing, M20×1,5 elektrische aansluiting, G 1/4 pneumatische aansluiting,vaste schuifclutch is de standaard Europese draadconfiguratie voor installaties in niet-gevaarlijke gebieden.
De op te lossen glijdende koppeling op de terugkoppelingsas is een praktisch detail dat van invloed is op de installatie en het onderhoud.
De terugkoppelingsas zendt de actuatorpositie terug naar de interne potentiometer van de positioner.
The clutch allows the feedback coupling to slip if the actuator movement exceeds the positioner's mechanical travel limit — preventing mechanical damage to the position sensor if the valve or actuator reaches its hard stop before the positioner's feedback mechanism does.
De "fixable" eigenschap maakt het mogelijk om de koppeling in positie te vergrendelen zodra het juiste bereik is ingesteld, waardoor het spel in de feedback wordt geëlimineerd dat anders controlehysterese zou veroorzaken.
De polycarbonaatbehuizing (Macrolon) biedt IP66-bescherming stofdicht en bestand tegen krachtige waterstralen en NEMA 4X-equivalentie.
Voor typische bovengrondse procesinstallaties in petrochemische, chemische, waterzuiverings- en algemene procesinstallaties zonder explosiegevaar is de polycarbonaatvariant de standaardkeuze.Het is lichter dan de aluminiumversie en makkelijker te gebruiken in het veld.
| Parameter | Waarde |
|---|---|
| Type actuator | met een breedte van niet meer dan 50 mm |
| Invoersignaal | 4·20mA, 2-draad |
| Digitaal protocol | HART |
| Behuizing | Polykarbonaat IP66 / NEMA 4X |
| Elektrische aansluiting | M20x1.5 |
| Pneumatische aansluiting | G 1/4 |
| Terugkoppeling | Vaste, glijdende koppeling |
| Lineair slagbereik | 3 ̊ 130 mm (op aanvraag tot 200 mm) |
| Deeltjes draaibereik | 30° ≈ 100° |
| Max. Voedingsdruk | 7 bar (101,5 PSI) |
| Explosiebescherming | Geen |
| Beperkingsmonitor | Niet opgenomen |
| Software | SIMATIC PDM / HART communicator |
De aanduiding "dubbelwerkend" in de specificatie 6DR5120-0NG00-0AA0 beschrijft de pneumatische uitgangsregeling:de positioner levert gereguleerde luchtdruk aan zowel de openings- als sluitingskamers van een dubbelwerkende aandrijver, die de beweging in beide richtingen regelt door middel van actieve pneumatische kracht.
Dit staat in tegenstelling tot enkelwerkende (veer-terugkeer) aandrijvingen waarbij de ene richting wordt aangedreven door luchtdruk en de andere door een gecomprimeerde veer.
Dubbelwerkende aandrijvingen bieden verscheidene toepassingsvoordelen ten opzichte van veerontwerpen: ze kunnen in beide richtingen een hogere stuwkracht of een hoger koppel leveren,zij zijn niet onderhevig aan vervoersdegradatie in de loop van de tijd die van invloed is op het uitvalveilig gedrag, en zij kunnen worden gespecificeerd wanneer de fysieke omvang van de omhulsel van de aandrijver geen veren van de vereiste kracht toestaat.
Voor kleppen met een grote diameter waarbij de kracht om de stekker of schijf in beide richtingen te bewegen aanzienlijk is, is dubbelwerkende de standaard actuatorarchitectuur.
Het specifieke onderdeelnummer 6DR5120-0NG00-0AA0 is voor dubbelwerkende onderdelen (de "NG" in het achtervoegsel geeft dubbelwerkend polycarbonaat aan met glijdende koppeling en M20×1,5-aansluiting).Gebruikers die een veer-terugkeer-aandrijver (enkelwerkend) specificeren, moeten de juiste achtervoegselcode bevestigen voordat zij bestellen, aangezien enkelwerkende varianten verschillende achtervoegselbenamingen hebben en zich intern verschillen in de pneumatische uitgangscircuits.
De HART-communicatie via de 4×20mA-lus maakt het mogelijk om de positioner te diagnosticeren, de configuratieparameters, and operating data to be accessed remotely using a HART handheld communicator (such as a Emerson 475 Field Communicator) or through asset management software including Siemens' own SIMATIC PDM (Process Device Manager).
Van SIMATIC PDM kan een operator de huidige positie, het instelpunt en de afwijking van de positioner in realtime lezen; de reiskumulatie van de bedieningsklep bekijken, de drift van het nulpunt,en reactietijdgeschiedenisHet systeem wordt gebruikt voor het opstellen van een test met een volledige slag (FST) en een gedeeltelijke slag (PST) om de beweging van de klep te verifiëren zonder de klep offline te zetten.die het dynamische gedrag van de pneumatische actuator kenmerkt; en configureer alle interne parameters: dode band, dichtbij functie, gesplitste reeksinstellingen en de karakteriseringskurve van het instellingspunt.
Deze diagnostische diepte is een van de belangrijkste redenen waarom procesbedrijven SIPART PS2-positioners specificeren:de HART-gegevens zorgen voor een continue beoordeling van de kleptoestand die predictief onderhoud mogelijk maakt in plaats van een reactieve storingsreactie.
Een van de meest operationele kenmerken van de SIPART PS2 is de automatische initialisatie.in de loop waarvan:
De hele routine voltooit meestal in een paar minuten.Handmatige span- en nulinstellingspotentiometers zijn niet vereist. De positioner bepaalt deze waarden rekenkundig aan de hand van de automatische verplaatsingsmeting..
Voor onderhoudsteams die een mislukte positioner vervangen, vermindert deze zelfkalibratie de tijd die nodig is om een nieuwe unit in gebruik te nemen drastisch.
V1: Deze positioner is gespecificeerd voor dubbelwerkende aandrijvingen. Kan hij worden aangesloten op een enkelwerkende (veer-terugkeer) aandrijver door simpelweg geen van de pneumatische uitgangspoorten te gebruiken?
Nee, het interne pneumatische circuit van de dubbele variant is speciaal ontworpen voor twee pneumatische uitgangen.
Het besturingsalgoritme veronderstelt dat beide kamers pneumatisch worden aangedreven.
Voor een veer-terugkeer-aandrijver moet de enkelwerkende variant worden gespecificeerd.en de storingsvrije depressurisatielogica bij verlies van elektrische energie werkt alleen correct in de enkelwerkende configuratie.
Vraag 2: De vast te zetten, glijdende koppeling wordt genoemd als een belangrijk kenmerk.
Na het monteren van de positioner op de aandrijver wordt de terugkoppeling van de terugkoppelingsas aangesloten op de reisindicatorpen of -arm van de aandrijver.
Wanneer de aandrijflijn in het midden van de slag is geplaatst, wordt de koppeling ingeschakeld door het vergrendelingsmechanisme aan te trekken en de terugkoppelingsas te bevestigen op de positie die overeenkomt met de werkelijke positie van de aandrijflijn.De koppeling zal vervolgens een nauwkeurige positie feedback over het gehele bereik van de actuator's reizen.
Als de aandrijving een harde mechanische stop bereikt, glijdt de koppeling in plaats van de overreizende kracht naar de interne potentiometer over te brengen.
De SIPART PS2-handleiding bevat de specifieke procedure voor het opnemen van de koppeling.
V3: Is het polycarbonaat (Macrolon) behuizing van de 6DR5120-0NG00-0AA0 geschikt voor gebruik buiten in direct zonlicht?
Polycarbonaat wordt afgebroken bij langdurige blootstelling aan UV-straling, wat kan leiden tot broosheid en kleurverandering na jaren van gebruik in het buitenleven.
Voor installaties in de buitenruimte beveelt Siemens aan ofwel UV-stabiele varianten van het polycarbonaatgebouw, een geschikt zonnebrandschild of de aluminium behuizing.
De IP66-classificatie beschermt tegen regen en waterstralen, ongeacht de UV-waarden.de lange termijn mechanische integriteit van de behuizing in hoge UV-omgevingen is de overweging die de voorkeur geeft aan aluminium in dergelijke installaties.
V4: Wat is de minimale stroomvoorziening die de positioner nodig heeft van de 4·20mA-lus?
De SIPART PS2 in 2-draadconfiguratie is een schakel-aangedreven apparaat, dat zijn elektrische werkvermogen haalt uit de 420mA-stroomschakel zelf.
De minimale stroom voor het onderhouden van de werking van de positioner is ongeveer 3,6 mA, iets lager dan de lagere waarde van 4 mA van het instellingssignaal.
Dit betekent dat de positioner nog steeds werkt wanneer het instellingspunt op zijn minimum (4mA) ligt, waarbij de resterende 3,6mA het werkvermogen levert.
De schakeltoevoer moet in staat zijn de vereiste spanning over de schakelweerstand te handhaven bij alle schakelstroomwaarden, zoals gespecificeerd in de bedieningshandleiding van SIPART PS2.
V5: Kan de partiële slagtest (PST) zonder SIMATIC PDM-software worden gestart vanaf een HART-hand communicator?
De SIPART PS2 HART-toestelbeschrijving (DD) bevat de partiële slagtestfunctie, die kan worden geïnitieerd vanaf elke HART-compatibele communicator die het SIPART PS2 DD-bestand heeft geladen.
De communicator toont de huidige positie, laat de slagparameters instellen, start de test en registreert het resultaat.
SIMATIC PDM is niet vereist voor basisdiagnostische toegang, hoewel het een rijkere interface biedt met historische gegevenslogging en rapportagegeneratie die een handheld communicator niet biedt.
