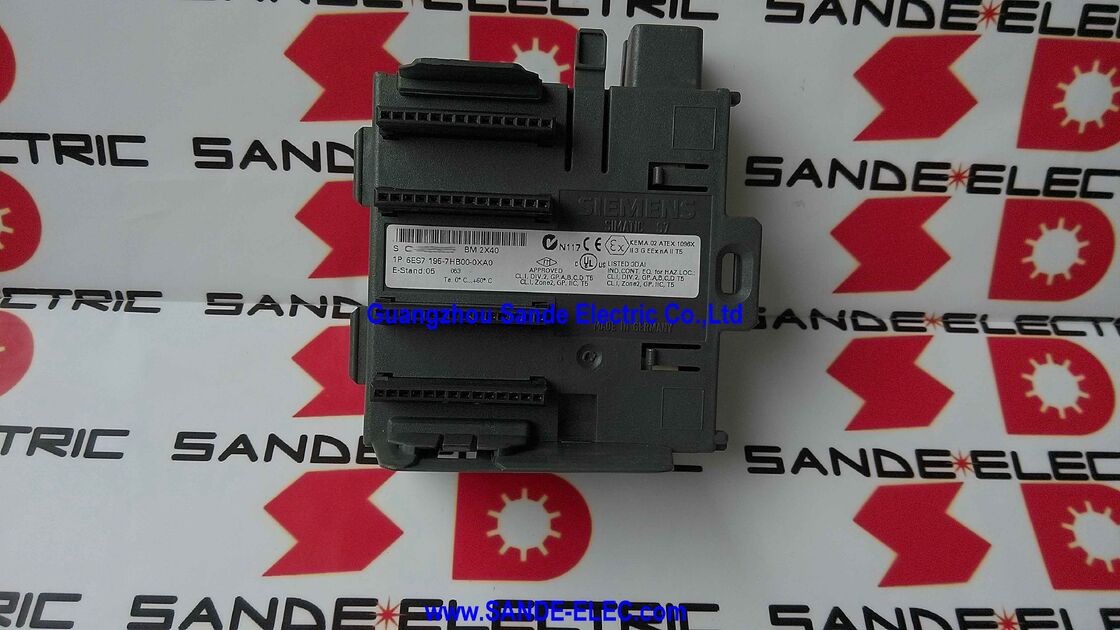

ET200M Submodules van de Simatic DP Bus Unit 6ES7195-7HB00-0XA0

Siemens 6ES7195-7HB00-0XA0 ∙ SIMATIC ET 200M Bus Module BM 240 ∙ Voor twee 40mm I/O-modules, Hot-Swap Removal/Insertion, IP20, 97×92×30mm, 140g

Overzicht

DeSiemens 6ES7195-7HB00-0XA0is de BM 240 ¢ een actieve busmodule voor het gedistribueerde I/O-systeem SIMATIC ET 200M.

In een standaard ET 200M-station zonder busmodules worden de S7-300-signaalmodules rechtstreeks op de DIN-spoorbusverbindingsrij van het station gemonteerd,En om een van hen te verwijderen moet je het hele station uitschakelen..

De BM 240 verandert deze beperking fundamenteel: het wordt in het achtervlak van het station tussen aangrenzende modules geplaatst, biedt een hot-swap stopcontact voor twee 40 mm brede signaalmodules,en deze modules fysiek te verwijderen en opnieuw in te voeren zonder de stroom van het station of de PROFIBUS/PROFINET-communicatie te onderbreken.

De betekenis hiervan is het meest duidelijk in omgevingen met een hoge beschikbaarheid van procesinstallaties.

Het PROFIBUS ET 200M-station van een farmaceutische batchreactor kan verwarming, koeling, dosering en roeren ¢ elke functie regelen via zijn eigen I/O-module.

Zonder busmodules vereist het uitvoeren van zelfs routinematig onderhoud (het controleren van een vermoedelijke defecte analoge invoermodule) het uitschakelen van het hele I/O-station, wat betekent dat de batchreactor offline wordt gezet.

Met de BM 240 geïnstalleerd kan de onderhoudsman de verdachte module vervangen terwijl het station blijft werken, de batch doorgaat,en alleen de twee kanalen verbonden aan de uitwisselde module ervaren een korte onderbreking.

De 40 mm breedte-specificatie komt overeen met het standaard S7-300 signaalmodulformaat, de meest voorkomende modulebreedte in het ET 200M-systeem.

Voor signaalmodules met een breedte van 80 mm is de BM 480 (6ES7195-7HF00-0XA0) de gelijkwaardige busmodule die één 80 mm- of twee 40 mm-module bevat.

Belangrijkste specificaties

ET 200M Hot-Swap Architectuur Hoe werkt het

Het ET 200M-station maakt gebruik van een actieve backplanebus die de 24V-toevoer en de S7-300 I/O-bussignalen verspreidt over alle geïnstalleerde modules.Dit achtervlak is passief en continu. Het verwijderen van een module breekt de bus en verstoort alle volgende modules..

De BM 240 introduceert een actieve brug: het onderhoudt de backplane-bussignalen over de stopcontacten van de twee gehoste modules,met behulp van interne busrepeater-elektronica die actief de buskloof overbrugt die ontstaat wanneer een module wordt verwijderd.

Wanneer een module wordt verwijderd uit zijn BM 240 stopcontact, behoudt de interne elektronica van de busmodule de buscontinuïteit voor alle andere modules op het station.

Het slot van de verwijderde module wordt als "module absent" weergegeven aan de ET 200M-interface module, wat een diagnostische onderbreking op de PROFIBUS/PROFINET master veroorzaakt.

Het OB82-programma van de master (diagnostische onderbrekingsbeheerder) kan reageren door de afwezige module te vervangen door veilige uitgangswaarden, waardoor een HMI-alarm wordt gegenereerd.of het loggen van het evenement terwijl het station blijft werken voor alle andere I/O's.

Wanneer de vervangingsmodule wordt ingebracht, detecteert de BM 240 de aanwezigheid ervan en herstelt de module de achtervlakverbinding.

De interface-module rapporteert de herinvoeging via een andere OB82-onderbreking en de normale I/O-uitwisseling voor de adressen van die module wordt hervat.

ET 200 miljoen in PROFIBUS en PROFINET-systemen

De ET 200M is ongebruikelijk onder Siemens gedistribueerde I/O-systemen doordat het het volledige scala van SIMATIC S7-300 signaalmodules accepteert niet een speciaal ET 200-specifiek modulebereik.

dezelfde digitale invoermodule (6ES7321-1BH02-0AA0), analoge invoermodule (6ES7331-7KF02-0AB0),of functiemodule die aansluit op een S7-300-centrale rack en identiek aansluit op een ET 200M-station op PROFIBUS of PROFINET.

Deze gemeenschappelijkheid biedt een aanzienlijk engineering- en onderhoudsvoordeel: één reserve-modulevoorraad bedient zowel het centrale rack als alle gedistribueerde ET 200M-stations.

The BM 240 extends this compatibility advantage to maintenance operations — the hot-swap capability it provides works with any 40mm-wide S7-300 signal module without modification or special configuration, omdat de module- en businterface standaard S7-300-componenten zijn.

Plan een ET 200M-station met busmodules

Niet elke modulepositie in een ET 200M-station heeft een busmodule nodig.Busmodules worden doorgaans gespecificeerd voor I/O-modules die aansluiten op veldkabels die onderhevig zijn aan storingen (analooginvoermodules op zenders met incidentele kalibratiebehoeften), motorstartermodules, relais-uitgangsmodules met contact slijtage) en voor modules die tijdens de productie vervangen moeten worden zonder geplande stopzetting.

Een ET 200M-station kan standaard direct-mountposities en BM 240-posities vermengen. Modules in direct-mountposities kunnen niet warm worden verwisseld, terwijl modules in BM 240-posities wel kunnen.De stationsopstelling in STEP 7 of het TIA-portaal identificeert elke slot als direct gemonteerd of met busmodule gehost, en de I/O-adressen worden dienovereenkomstig toegewezen.

The BM 240 itself occupies 80mm of mounting rail length (installed) and the two hosted modules occupy their normal 40mm each — the total footprint per BM 240 pair is 80 + 40 + 40 = 160mm versus the 80mm for two direct-mount modules, een breedtevermindering van 80 mm die bij de berekening van de spoorlengte moet worden meegerekend.

Veelgestelde vragen

V1: Is er voor de BM 240 een speciale configuratie vereist in STEP 7 of het TIA-portaal?

Ja, elke modulepositie die door een BM 240 wordt gehost, moet expliciet worden gedefinieerd als een "hot-swap-slot" in de hardwareconfiguratie van het ET 200M-station in STEP 7 (HW Config) of het TIA-portaal.De configuratie tool presenteert dit als een module slot eigenschap.

De interface-module (IM 153-x) moet de functie van de actieve busmodule ondersteunen. Niet alle ET 200M-interface-modules ondersteunen hot-swap.Bevestig de compatibiliteit van de interface-module voordat BM 240-modules in een station worden gespecificeerd.

Zodra het systeem is geconfigureerd, genereert het automatisch onderbrekingen voor het invoegen/verwijderen en verwerkt het de OB82-melding voor die slots.

V2: Welke ET 200M-interface-modules zijn compatibel met de BM 240?

De hot-swap-functie wordt ondersteund door de interface-modules IM 153-2 (6ES7153-2BAxx-0XB0-serie) en IM 153-4 PN (6ES7153-4AA01-0XB0).

De oudere IM 153-1 ondersteunt geen actieve busmodule.

Controleer altijd de specifieke IM 153-variant en de firmwareversie ervan tegen de compatibiliteitsmatrix BM 240 in de ET 200M-handleiding (A5E00427077-xx) voordat busmodules in een nieuw stationsontwerp worden gespecificeerd.

V3: Kan de BM 240 worden toegevoegd aan een bestaand ET 200M-station dat oorspronkelijk zonder busmodules is gebouwd?

Het toevoegen van BM 240-modules aan een bestaand station vereist mechanische herwerking: de getroffen module-slots moeten worden verwijderd uit de DIN-spoorbusverbindingsrij van het station, de BM 240 in hun plaats worden geïnstalleerd,en de gehoste modules die opnieuw zijn geïnstalleerd in de stopcontacten van de BM 240.

De hardwareconfiguratie van het stationsysteem STEP 7 moet worden bijgewerkt om de nieuwe slotopstelling te weerspiegelen.aangezien het station moet worden uitgeschakeld om de moduleposities mechanisch te herstellen.

V4: Wat gebeurt er wanneer een module wordt verwijderd uit een BM 240 slot?

De interne busbrug van de BM 240 zorgt voor de continuïteit van de bus voor alle modules in het station.

De ET 200M-interface-module rapporteert de verwijdering via een diagnostische onderbreking (OB82 in het S7-programma).

"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur".

Alle andere modules in het station – zowel die in directe bevestigingsposities als die in andere BM 240-slots – blijven gedurende de hele periode normaal werken.

V5: Wat is het verschil tussen de BM 240 (6ES7195-7HB00-0XA0) en de BM 480 (6ES7195-7HF00-0XA0)?

De BM 240 is voorzien van twee standaard S7-300 signaalmodules met een breedte van 40 mm en heeft een geïnstalleerde spoorlengte van 80 mm.

De BM 480 bevat één module van 80 mm breed (of twee modules van 40 mm, depending on configuration) and is the correct choice for 80mm-wide ET 200M-specific modules such as the SM 331 8AI (6ES7331-7KF02-0AB0 at 40mm) or for function modules and communications processors that may be in the 80mm format.

Bij het specificeren van een station met een mix van 40 mm- en 80 mm-modules moet de BM-variant worden geselecteerd die overeenkomt met de breedte van elke module op elke plaats waar warmwisseling vereist is.
