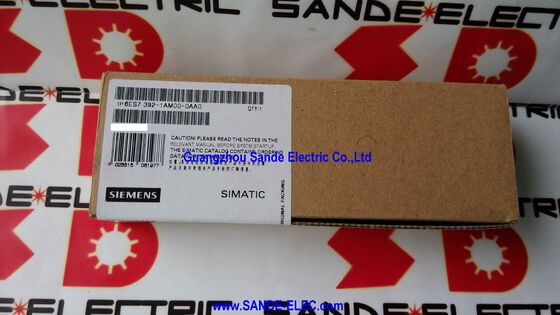

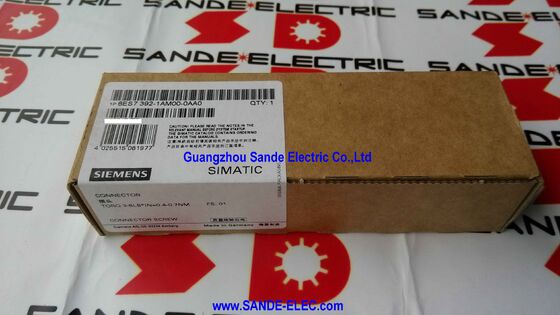

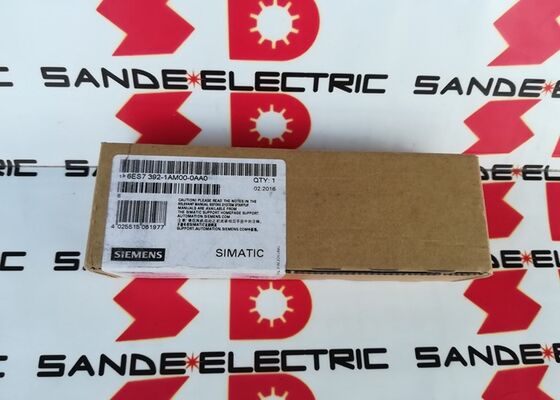

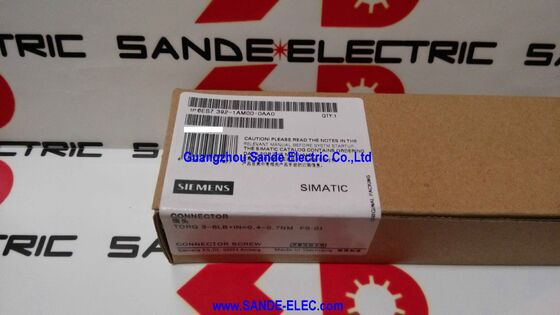

Siemens 6ES7392-1AM00-0AA0 | SIMATIC S7-300 Front Connector — 40-polig, Schroefcontacten, AWG 19–24, 0–60°C, 21,6×125×40,9mm

Overzicht

De Siemens 6ES7392-1AM00-0AA0 is de 40-polige frontconnector voor SIMATIC S7-300 signaalmodules — het bedradingscomponent dat de procesignalen van de S7-300 vanuit het veld naar het PLC-systeem leidt.

In de S7-300 architectuur zijn signaalmodules (de I/O-kaarten die sensorstatussen lezen en actuatoren aansturen) ontworpen als tweedelige eenheden: de signaalmodule zelf blijft in de schakelkast op de montagerail, en de frontconnector — dit onderdeel — draagt alle veldbedrading.

De frontconnector kan met de bedrading intact worden verwijderd, en een nieuwe of gerepareerde signaalmodule kan op zijn plaats worden geïnstalleerd.

De frontconnector en de bijbehorende bedrading worden vervolgens weer op de nieuwe module aangesloten zonder dat er opnieuw bedrading nodig is.

Deze scheiding tussen module en bedradingsconnector is een van de ontwerpkenmerken van de S7-300 die de machinestilstand echt vermindert. Zonder dit zou het vervangen van een defecte digitale uitgangsmodule betekenen dat veertig individuele velddraden van de terminals van de defecte module moeten worden geïdentificeerd en verwijderd, de nieuwe module moeten worden geïnstalleerd en elke draad opnieuw op de juiste terminalpositie moeten worden aangesloten. Met de verwijderbare frontconnector duurt de vervanging enkele minuten: verwijder de frontconnector, wissel de module, sluit de frontconnector weer aan.

De 40-polige versie (dit onderdeel) wordt gebruikt met S7-300 modules die 40 I/O-punten of 40 terminalposities hebben.

Standaard 32-kanaals digitale modules en veel analoge modules gebruiken de 40-polige connector. De 20-polige versie (6ES7392-1AJ00-0AA0 serie) wordt gebruikt met kleinere 16-kanaals modules.

Belangrijkste specificaties

Schroefcontacten — Betrouwbare veldbedrading in industriële omgevingen

De schroefcontactaansluitmethode die wordt gebruikt in de 6ES7392-1AM00-0AA0 is de gevestigde standaard voor industriële PLC-bedrading waarbij langdurige betrouwbaarheid en onderhoudsgemak voorrang hebben op verbindingssnelheid.

Elk van de 40 terminalposities accepteert een draad die in de terminalopening wordt gestoken, met een borgschroef die de draad klemt wanneer deze wordt aangedraaid tot het gespecificeerde koppel van 0,4–0,7 Nm.

Schroefcontacten verwerken het draaddoorsnedebereik van AWG 19–24 (ongeveer 0,14 mm² tot 0,75 mm²) dat de typische signaalkabels dekt die worden gebruikt in industriële besturingsbedrading: 0,5 mm² enkelvoudig voor korte paneelbedradingslengtes, 0,75 mm² meeraderig voor langere sensorkabeltrajecten, en 0,25 mm² voor compacte bedrading in ruimtebeperkte panelen.

Aderhulzen (ferrules) worden aanbevolen voor meeraderige draden om het spreiden van de draadbundels onder de schroef te voorkomen, wat vooral belangrijk is voor fijnmazige flexibele kabels.

Het alternatieve aansluittype — veerveer-instelcontacten (gebruikt in de 6ES7392-1BM01-0AA0 veersluiting variant) — biedt een snellere bedradingssnelheid zonder momentsleutel, maar het schroeftype heeft de voorkeur in toepassingen waar periodieke verwijdering en herinvoeging van de connector wordt verwacht, aangezien veerkrachtige contacten hun voorspanning kunnen verliezen na vele invoegcycli. Voor de overgrote meerderheid van S7-300 installaties waarbij de connector eenmalig wordt aangesloten en op zijn plaats blijft, zijn beide aansluittypen even betrouwbaar.

Veldcodering — Voorkomen van bedradingsfouten

De S7-300 frontconnector bevat een veldcodering systeem: kleine gekleurde codering sleutels die in het connectorlichaam en de bijbehorende modulebehuizing kunnen worden geplaatst. Zodra een connector is gecodeerd voor een specifiek moduletype, kan deze alleen worden ingevoegd in een module met de bijpassende code — of in een ongecodeerde module.

Dit voorkomt de onbedoelde herinstallatie van een connector die is aangesloten voor (bijvoorbeeld) een 24V digitale ingangsmodule op een 24V digitale uitgangsmodule tijdens onderhoud, wat veldactuator spanningen zou verbinden met ingangsterminalcircuits met potentieel schadelijke gevolgen.

De codering wordt toegepast door de inbedrijfstellingsingenieur: na de eerste installatie van de connector op de juiste module, wordt de codering sleutel ingesteld.

Als de connector later wordt verwijderd voor moduleonderhoud, zorgt de code op de connector ervoor dat deze alleen opnieuw kan worden geïnstalleerd op het juiste moduletype.

Verwijderbare frontconnector — Het onderhoudsvoordeel in de praktijk

Het onderhoudsvoordeel van de verwijderbare frontconnector wordt tastbaar wanneer een signaalmodule uitvalt in een productieomgeving. Beschouw een 32-kanaals digitale ingangsmodule in een verpakkingsmachine die de statussen van 28 naderingssensoren over de mechanica van de machine leest.

Als die module een interne storing ontwikkelt, moet de defecte module worden vervangen.

Zonder de verwijderbare connector omvat de onderhoudsprocedure: het uitschakelen van het station (of het gebruik van hot-swap procedures indien ondersteund), het identificeren van 28 individuele sensordraden plus voedingdraden op 32 terminals, het noteren (of opnieuw lezen) van de terminalpositie van elke draad, het loskoppelen van alle draden, het installeren van de nieuwe module, en het opnieuw aansluiten van alle draden op hun juiste posities — typisch 45 minuten tot een uur zorgvuldig werk, langer als de bedradingslabeling onduidelijk is.

Met de verwijderbare frontconnector is de procedure: schakel het station uit, druk op de connector ontgrendeling, trek de connector los (draden blijven bevestigd), installeer de nieuwe module, klik de connector weer vast.

Verstreken tijd: typisch minder dan vijf minuten. De machine keert terug naar productie; de bedrading blijft onaangeroerd en vrij van herbedradingsfouten.

Veelgestelde vragen

V1: Hoe verschilt de 40-polige frontconnector van de 20-polige versie, en welke S7-300 modules gebruiken elk?

De 40-polige connector (dit onderdeel, 6ES7392-1AM00-0AA0) wordt gebruikt met S7-300 modules die 40 terminalposities hebben — typisch 32-kanaals digitale in- of uitgangsmodules (SM321/SM322/SM323) en de meeste analoge in- en uitgangsmodules (SM331/SM332).

De 20-polige connector (6ES7392-1AJ00-0AA0 serie) wordt gebruikt met kleinere modules die 20 terminalposities hebben — typisch 16-kanaals digitale modules.

Het specifieke type frontconnector dat vereist is voor elke S7-300 module, wordt gespecificeerd in het datasheet van de module en in de SIMATIC S7-300 Module Specificaties handleiding.

V2: Kan de frontconnector opnieuw worden gebruikt bij het vervangen van een defecte S7-300 module?

Ja — dit is het primaire doel van het ontwerp van de verwijderbare frontconnector. De connector met al zijn veldbedrading kan van de defecte module worden losgekoppeld en weer op de vervangende module worden aangesloten zonder de veldbedrading te verstoren.

De contacten in de connector zijn ontworpen voor herhaaldelijk in- en uitsteekcycli. Goede praktijk is om de contactoppervlakken van zowel de connector als de aansluitinterface van de module te inspecteren vóór herinstallatie, en te verifiëren dat de codering (indien toegepast) nog intact en correct gematcht is.

V3: Wat is de maximale draaddoorsnede die de frontconnector kan accepteren, en zijn adereindhulzen vereist?

De 6ES7392-1AM00-0AA0 accepteert geleiders in het AWG 19–24 bereik, ongeveer 0,14 mm² tot 0,75 mm². Voor massieve (enkelvoudige) draad is directe aansluiting zonder adereindhulzen acceptabel binnen dit bereik.

Voor meeraderige draad raadt Siemens het gebruik van adereindhulzen aan om het spreiden van de draden onder het schroefcontact te voorkomen — dit zorgt voor een betrouwbaar contact over tijd en vermindert het risico op kortsluiting tussen terminals door losse draadstrengen. De gestripte draadlengte voor invoeging is 6 mm.

V4: Het product is sinds oktober 2023 in uitfasering. Hoe lang blijft het beschikbaar, en wat is het alternatief voor nieuwe projecten?

Uitfasering (PM400) betekent doorgaans dat Siemens het product nog een overgangsperiode — vaak één tot twee jaar — uit bestaande productiestocks blijft leveren voordat het niet meer rechtstreeks van Siemens verkrijgbaar is. Daarna blijft de industriële surplus- en distributiekanalenvoorraad bestaan.

De bredere context is dat het S7-300 platform zelf wordt uitgefaseerd ten gunste van de S7-1500.

Voor nieuwe besturingssysteemontwerpen raadt Siemens de S7-1500 aan met zijn eigen reeks frontconnectoren. Voor bestaande S7-300 installaties die reserve frontconnectoren nodig hebben, moet de 6ES7392-1AM00-0AA0 worden aangeschaft zolang deze beschikbaar is bij de huidige distributeurs.

V5: Kan de frontconnector worden aangesloten met de module op de montagerail, of moet deze eerst worden verwijderd?

De S7-300 frontconnector kan in beide configuraties worden aangesloten — bevestigd aan de module op de rail (in situ bedrading) of verwijderd van de module en op de werkbank worden aangesloten.

Bedrading in de kast is vaak handiger tijdens de initiële installatie, omdat de connector gedeeltelijk in de module kan worden geschoven in een "bedradingspositie" die hem op zijn plaats houdt terwijl de terminals toegankelijk blijven.

Nadat de bedrading voltooid is, wordt de connector volledig doorgeduwd en vergrendeld. Bedrading op de werkbank is een optie wanneer de ruimte in de kast beperkt is of wanneer meerdere connectoren van tevoren worden bedraad voordat de modules worden gemonteerd.
