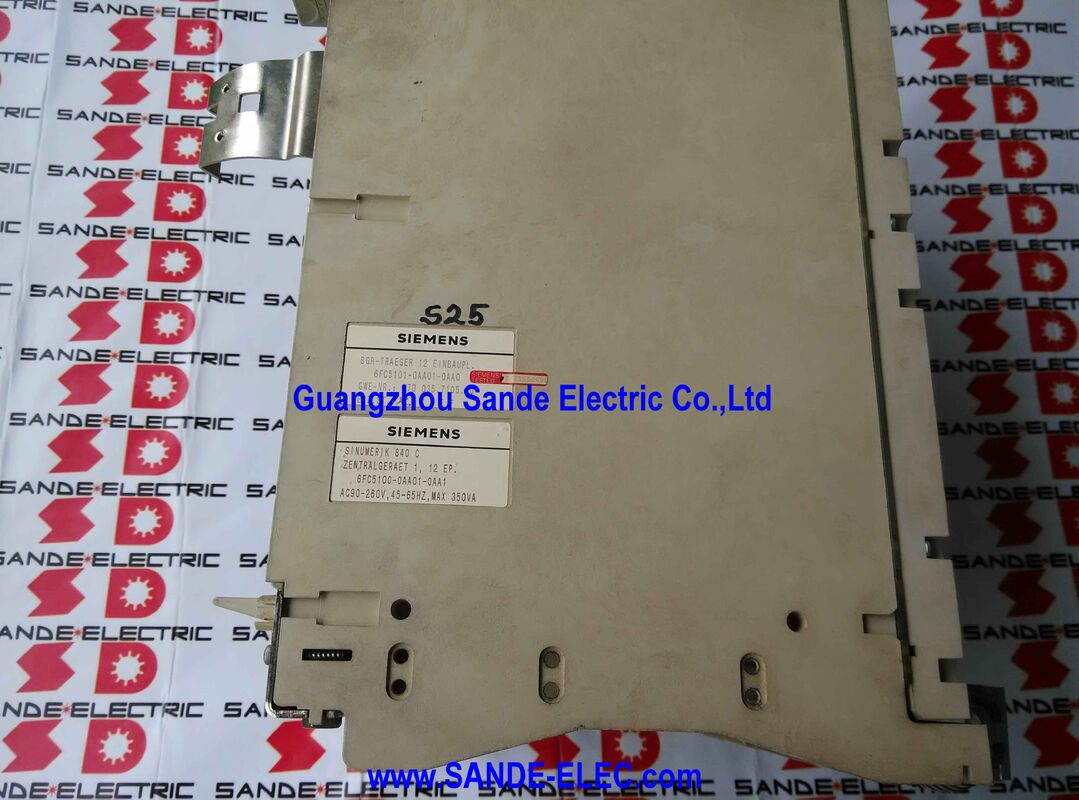

DeSiemens 6FC5101-0AA01-0AA0is de SINUMERIK 840C Centrale Controller 1
De 840C was Siemens' vlaggenschip CNC-besturingsplatform van het begin van de jaren 90 tot de jaren 2000.het hoogstaande deel van het CNC-assortiment van Siemens in beslag nemen en een brede inzet vinden in machines met hoge prestaties, flexibele productiecellen, meerassige draaicentrums en andere veeleisende CNC-toepassingen.
Duizenden machines met 840C zijn nog steeds in productieve dienst in productiefaciliteiten over de hele wereld.en het onderhoud van deze systemen vereist toegang tot alle niveaus van hardware, inclusief het chassis zelf..
De aanduiding "niet uitgerust" is belangrijk: de 6FC5101-0AA01-0AA0 is de naakte rackstructuur, het aluminium- en staalchassis met achtervlakbus, slotleidingen, aansluitingen voor het paneel,en montage-hardware zonder een van de modulekaarten die de 840C-functie uitvoeren.
De voedingsbron, NC-processor, CSB, PLC-CPU, interface-modules en asboards worden allemaal in dit chassis geïnstalleerd, maar worden apart besteld en beheerd.
De nauw verwante 6FC5100-0AA01-0AA1 (let op het lichte onderdeelnummerverschil) is het equivalent rack dat wordt geleverd met stroomvoorziening, CSB en PLC CPU 135WD al geïnstalleerd.
In de praktijk dient het niet-uitgeruste rack voor een specifieke onderhoudsbehoefte: wanneer het chassis van een 840C Central Controller 1 lichamelijk beschadigd is beschadigde achtervlakverbindingen,structureel gebarsten rek, gecorrodieerde kaartleidingen ,herstel van het systeem zonder het vervangen van dure modulekaarten.
| Parameter | Waarde |
|---|---|
| Slot tellen | 12 |
| Inhoud van de module | Niet uitgerust (alleen chassis) |
| Compatibele CNC | SINUMERIK 840C / 840CE |
| Positie van de controleur | Centrale controleur 1 |
| Status | Afgesloten |
De SINUMERIK 840C is een modulair CNC-besturingssysteem dat is georganiseerd rond één of meer centrale regelaars.de centrale controller 1 (dit rack) is het primaire rack dat de kritieke systeemboards bevat:
Stroomvoorziening (PS):Converteert de stroomtoevoer van het wisselstroomnet naar de gereguleerde spanningen die nodig zijn voor alle geïnstalleerde boards, meestal +5V, ±15V en +24V voor verschillende logische en analoge schakelingen..
CSB (Central Services Board):Biedt het systeembusbeheer, de klokverdeling en de inter-boardcommunicatie-infrastructuur voor het rack.
De CSB is het bord dat de achtergrond maakt tot een functionele communicatie-infrastructuur in plaats van alleen een passieve connector.
PLC-CPU (135WD of vergelijkbaar):De geïntegreerde SIMATIC S5-135WD PLC-processor die de hulpbedieningslogic van de machine uitvoert en alle binaire machinefuncties die de NC-processor (numerieke besturing) aan de PLC delegeert.
NC-processorplaten:De numerieke besturingscards van de processor die de interpolatieberekeningen uitvoeren, de algoritmen voor de controle van de aspositie en de interpretatie van de onderdelenprogramma.
De specifieke NC-processorconfiguratie is afhankelijk van het aantal assen en kanalen dat voor de machine is geconfigureerd.
Interface boards:I/O-boards, encoder-interface-boards, meetcircuits en andere toepassingsspecifieke boards die de resterende slots innemen.
De capaciteit van de centrale regelaar 1 met 12 gletsjes is voldoende voor een typische installatie met een hoog ascijfer SINUMERIK 840C.
Machines waarvoor meer dan 12 slots nodig zijn, gebruiken extra centrale regelaars (regelaar 2, regelaar 3) die via busverbindingen tussen de racks naar het primaire rack worden verplaatst.
De SINUMERIK 840C en 840CE delen hetzelfde hardwareplatform, inclusief dit rackchassis, maar verschillen in hun spindel- en aandrijfsysteemmogelijkheden:
De840Cis de standaardconfiguratie, ontworpen voor gebruik met SIMODRIVE 611 servo- en spindel aandrijvingen via de standaard SINUMERIK 840C-interfacearchitectuur.
De840 na Christus(Verbeterd) breidt de 840C uit met extra functionaliteit ∙ ondersteuning voor SIMODRIVE 611 met verbeterde aandrijfinterfaces, uitgebreide spindelbesturingsfuncties,en optionele extra askanalen voor complexere machineconfiguraties.
De aanduiding "CE" werd gebruikt voor bepaalde uitvoer-specifieke en verbeterde functievarianten.
Beide systemen gebruiken hetzelfde mechanische chassis, achtervlak en fundamentele module.
De hardware differentiatie is in de specifieke module configuratie geladen de software en configuratie in NC processor en PLC boards bepaalt of het systeem werkt als 840C of 840CE.
Hoewel de elektronische modules in een 840C-centrale controller het meest gerepareerd of vervangen moeten worden,het rackchassis zelf kan onder specifieke omstandigheden vervangen moeten worden:
Schade aan de connector van de achterkant:De goudcontactbusconnectoren op het achtervlak ontvangen en lossen modulekaarten gedurende vele onderhoudscycli.
In hoogfrequente onderhoudsomgevingen, of nadat een module in een verkeerd uitgelijnd slot is gedwongen, kunnen de backplane-connectoren beschadigd raken.de elektrische betrouwbaarheid van het hele rack wordt aangetast. Het vervangen van het chassis is de juiste oplossing..
Corrosie of besmetting van de rek:In werkplaatsen waar de CNC-kast slecht is afgesloten tegen koelmiddeldamp, metaalbewerkingschip of reinigingsvloeistoffen,de rack chassisstructuur kan corrosie ondergaan tot het punt waarop de module-slots geen veilige mechanische montage meer bieden.
Een gecorrodieerd chassis dat het mogelijk maakt dat de modulakaarten tijdens trillingen van positie verschuiven, veroorzaakt intermitterende contactfouten die extreem moeilijk te diagnosticeren zijn.
Fysieke impact:Bij ongevallen in de kasten, bij schade tijdens het vervoer of bij onjuiste behandeling kunnen de slotleidingen van het rek fysiek gebogen of gebroken raken, waardoor de modules niet goed kunnen zitten.
In al deze gevallen biedt het niet-uitgeruste chassis 6FC5101-0AA01-0AA0 de structurele vervanging, terwijl de investering in de geïnstalleerde modulekaarten behouden blijft.
V1: Wat is het verschil tussen de 6FC5101-0AA01-0AA0 en de 6FC5100-0AA01-0AA1?
De 6FC5100-0AA01-0AA1 (iets anders basisonderdeel nummer voorvoegsel: -5100 vs -5101) is de volledig uitgeruste centrale controller 1, geleverd met stroomvoorziening, CSB, en PLC CPU 135WD geïnstalleerd.De 6FC5101-0AA01-0AA0 is alleen het niet-uitgeruste chassis. Het komt zonder geïnstalleerde modules.
De niet-uitgeruste versie is geschikt wanneer werkmodules worden overgebracht van een beschadigd chassis.de uitgeruste versie of afzonderlijk aangekochte modules nodig zijn.
V2: Kunnen modules van een SINUMERIK 840C Controller 2- of Controller 3-rack in dit Controller 1-chassis worden geïnstalleerd?
The physical backplane connector and slot dimensions are consistent across the 840C central controller rack family — boards designed for Controller 2 or Controller 3 slots physically fit in Controller 1 slots.
De logische positie van bepaalde boards (met name de stroomvoorziening van de PS, de CSB,en de boards die specifieke gereserveerde slotposities in beslag nemen) is gedefinieerd in de SINUMERIK 840C hardwareconfiguratie, en het vermengen van boards tussen de standplaatsen van de regelaar moet nauwkeurig worden vergeleken met de 840C-planningsgids om de adresinstellingen van de boards, de configuratie van de jumper te controleren,en achtergrond slot toewijzingen.
V3: Wat is de limiet van het aantal gleufjes en wat gebeurt er als een 840C-configuratie meer dan 12 gleufjes vereist?
De controller 1 rack biedt 12 moduleslots. Wanneer een specifieke machineconfiguratie met een hoog asgetal, meerdere kanalen, uitgebreide I/O-posities meer dan 12 slotposities vereist,het 840C-systeem wordt uitgebreid door controller 2 (6FC5101-0AB02-0AA0 met 18 slots + 3 AT-slots) en indien nodig controller 3-racks toe te voegen, via de inter-rackbus-interface met controller 1 verbonden.
De planningshandleiding voor de specifieke 840C-configuratie specificeert welke platen zich in Controller 1 moeten bevinden en welke kunnen worden verdeeld over extra rekken.
V4: Wordt de SINUMERIK 840C nog steeds ondersteund door Siemens, en wat is de situatie met de reserveonderdelen?
Het SINUMERIK 840C-platform is al vele jaren niet meer door Siemens geproduceerd.maar Siemens levert wat het "Industry Services" noemt voor oude platforms beschikbaarheid van reserveonderdelen en reparatiediensten voor bepaalde perioden.
Voor eindgebruikers die 840C-machines bedienen, zijn de belangrijkste kanalen voor reserveonderdelen de eigen logistiek voor reserveonderdelen van Siemens (voor onderdelen die nog in hun voorraad zijn),gespecialiseerde SINUMERIK-reparatiediensten die gereviseerde 840C-modules voorraden, en de markt voor industriële overschotten.
Het rackchassis zelf als mechanisch en niet als elektronisch onderdeel is in vergelijking met de modulaire kaarten relatief beschikbaar op de overschottenmarkt.
V5: Wat is de opvolger van de SINUMERIK 840C, en kan een upgrade worden uitgevoerd terwijl de motoren en aandrijvingen van de 840C worden hergebruikt?
De door Siemens aangewezen opvolger van de SINUMERIK 840C is de SINUMERIK 840D sl (Solution Line), en meer recent het SINUMERIK ONE-platform.
A migration from 840C to 840D sl typically replaces the CNC control electronics entirely — the central controller rack and all its boards are replaced with 840D sl hardware — while the SIMODRIVE 611 servo and spindle drives can often be retained with appropriate drive software updates.
De mechanische structuur van de machine, de asgeometrie, deen het onderhoud van veldkabels en connectoren kan worden behouden in een goed geplande migratie, waardoor de vervanging van de elektronica haalbaar is zonder een volledige machine herbouwen.
