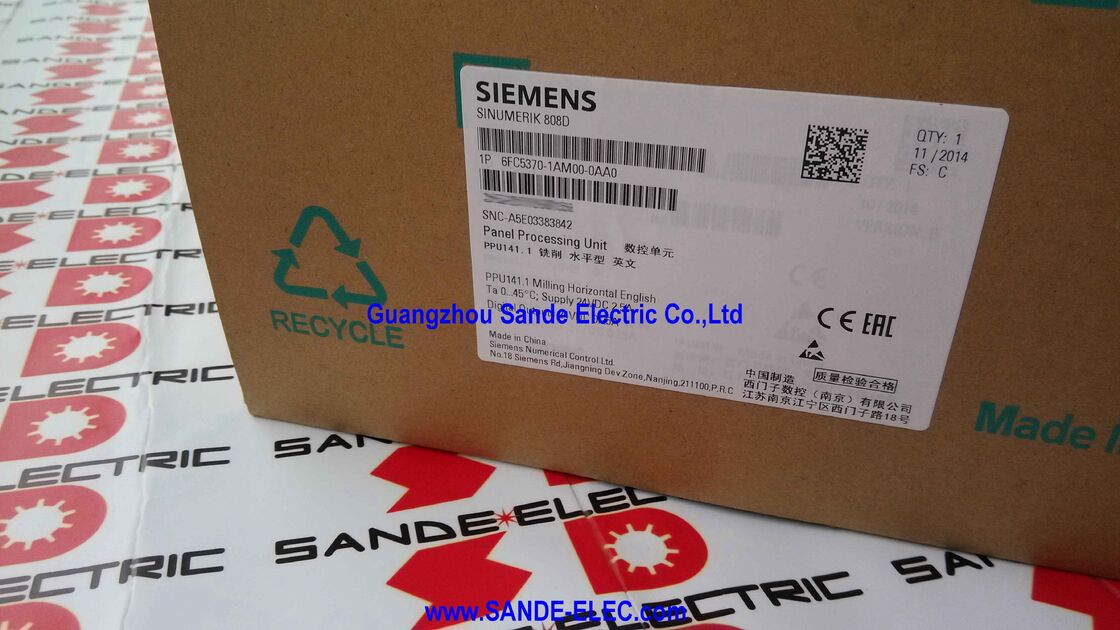

DeSiemens 6FC5370-1AM00-0AA0is de PPU141.1-freesvariant voor de SINUMERIK 808D Siemens' entry-level CNC-besturingsplatform, die is gepositioneerd om CNC-capaciteit van professionele kwaliteit te bieden aan kostengevoelige machine-tooltoepassingen.
Het PPU-concept (Panel Processing Unit) combineert de CNC-controller, het bedieningsdisplay, het toetsenbord van de machine en de I/O-interfaces in één compacte eenheid die rechtstreeks in het werktuigpaneel wordt gemonteerd.
Er is geen afzonderlijke CNC-computer op het rack gemonteerd, geen afzonderlijke HMI-display-eenheid. De PPU141.1 is de complete CNC-eenheid, met voorzijde en alles.
In de SINUMERIK familie hiërarchie, de 808D zit onder de 828D en 840D sl platforms in complexiteit en prijs, maar deelt de fundamentele SINUMERIK programmeertaal en G-code structuur.
Een gebruiker die bekend is met 828D of 840D-programmering werkt met de 808D zonder een aparte training op een ander G-code dialect. A machine builder who designs for the 808D writes part programs and machine cycles using the same DIN 66025 / ISO 6983 programming conventions that apply across the SINUMERIK range — a significant practical advantage when machine builders serve customers who use multiple Siemens CNC platforms across their production facilities.
De freesvariant (-AM in het volgnummer) is geconfigureerd voor bewerkingscentra en freesmachines.met een vermogen van meer dan 50 W.
De draaivariant (-AT) ondersteunt twee voedingsassen en één spindel voor draaibanktoepassingen.
Dit onderscheid wordt geïmplementeerd in de vooraf geladen softwareconfiguratie van de PPU, niet in de hardware dezelfde PPU141.1-hardware draait de frees- of draaisoftware,afhankelijk van het achtervoegsel van het volgnummer.
| Parameter | Waarde |
|---|---|
| CNC-variant | Freeswerk (3 voedingsassen + 1 spindel) |
| Voederassen | Tot 3 (X, Y, Z) |
| Spindel | 1 kanaal |
| Rijinterface | SINAMICS V60 / derde partij |
| Digitale invoer | 3 × 24 V gelijkstroombanken (X100 X102) |
| Digitale uitgangen | 2 × banken (X200, X201) |
| DO Huidige rating | 250 mA per kanaal |
| handwielen | 2 (X10) |
| Seriële interface | RS232 (X2) |
| Aanbod | 24 V gelijkstroom |
| Gewicht | 4.1 kg |
| Taal | Engels |
| Status | Actief product |
Het SINUMERIK 808D besturingssysteem bestaat uit drie hoofdcomponenten die samenwerken:
PPU141.1 (deze eenheid):Bevat de NC-processor (numerieke besturing), de PLC, de aandrijvingsetpoint-uitgangen, de encoder-invoeringen en alle machine-I/O-interfaces.De voorzijde van de PPU presenteert het bedieningsdisplay en het CNC-toetsenbord.
De ingenieur zet de assen van de machine in werking, voert machinegegevens in en schrijft onderdeelprogramma's via de interface van de PPU.
MCP (machine control panel, 6FC5303-0AF35-0AA0):Een afzonderlijke paneelinrichting die verbinding maakt met de PPU, die de fysieke bedieningsknoppen van de machinebeheerder biedt: spindel start/stop, voedingshoud, cyclusstart, noodstop en moduskeuze.De MCP communiceert met de PPU via een standaardinterface.
Strijdtuigen:De PPU stuurt snelheidsinstellingen naar de as en stuurt spindels door instelkabels.
Voor de voedingsassen zijn de SINAMICS V60 Controlled Power Modules (CPM60.1) de aangewezen aandrijving van Siemens voor 808D-systemen, verbonden via 5m-, 7m- of 10m-setpointkabels (6FC5548-serie).
Voor de spindel kan elke omvormer- of servo-spindeldrijf met een analoge instellingspuntinvoer worden aangesloten via de spindelinstellingspuntkabel (serie 6FC5548-0BA05).
De PPU141.1 bevat een geïntegreerde PLC die de hulpbesturingslogic van de machine uitvoert: koelmiddelpompcontrole, gereedschapsschakelreeksen, deurvergrendeling, chuck- en tailstockcontrole,veiligheidsfuncties, en de reactie van het operatorpaneel.
Het PLC-programma draait op dezelfde processor als de NC en wordt geprogrammeerd in het standaard SINUMERIK 808D PLC-instrument met behulp van een ladderdiagram.
De fysieke I/O waarmee de PLC communiceert, wordt via de I/O-interfaces van de PPU aangesloten:
Digitale ingangen (X100, X101, X102) ontvangen 24 V gelijkstroomsignalen van sensoren, grensschakelaars, veiligheidsrelaiscontacten, operatorknoppen op de machine,en alle andere binaire veldsignalen die het PLC-programma moet lezen.
De digitale uitgangsinterfaces (X200, X201) rijden met 24 V gelijkstroombelastingen tot 250 mA per kanaal, voldoende voor het bedienen van de relaisspiraal, magnetische kleppen, indicatorlichten en soortgelijke actuatoren.
The fast I/O interface (X21) provides high-speed input and output channels for NC-controlled signals that require timing precision below the PLC scan cycle — such as skip input (for tool length measurement probing), NC-uitgang voor spindeloverheffing en andere tijdkritieke machinefuncties.
De RS232-seriële interface op de PPU141.1 biedt een standaard PC-compatibele seriële link voor het overbrengen van CNC-programma's van en naar een PC, waarbij een seriële HMI-terminal wordt aangesloten,met een vermogen van meer dan 50 W.
In de werktuigmachine praktijk,de RS232-poort fungeert als de DNC (Direct Numerical Control) link een pc of werkplaats computer slaat de bibliotheek van onderdeelprogramma's op en overbrengt deze naar de machine voor elke productiebaan, waardoor voor complexe of grote onderdelen niet meer handmatig programma's op het toetsenbord van de machine moeten worden ingevoerd.
De RS232-poortconfiguratie baudrate, databits, stopbits, pariteit wordt ingesteld in de machinegegevens en moet overeenkomen met de instellingen van de aangesloten PC-DNC-software of ander apparaat.De meeste moderne pc's vereisen een USB-naar-RS232-adapter omdat RS232-native poorten niet langer standaard zijn op zakelijke laptops, en de keuze van de adapter beïnvloedt de betrouwbaarheid van de communicatie bij hogere baud-snelheden.
V1: De 808D-freesvariant ondersteunt maximaal 3 voedingsassen. Kan er een vierde as (zoals een draaitafel) worden toegevoegd?
Voor machines die een vierde as nodig hebben, biedt Siemens een softwareoptie ("additionele as") aan die de bediening uitbreidt tot een vierde servoas.die kan functioneren als een roterende (A, B of C) of een extra lineaire as.
Deze optie wordt geactiveerd via een softwarelicentie-sleutel die in de machinegegevens wordt ingevoerd De hardware van 1 bevat reeds de fysieke setpoint-uitgang en de encoder-invoer voor de extra as.Het is de software die het vierde kanaal activeert.
V2: Kan de 6FC5370-1AM00-0AA0 PPU141.1 gebruikt worden met andere schijven dan de SINAMICS V60?
Ja, de PPU141.1 geeft analoge ±10V-snelheidsinstellingen en leest voor elke voedingsas een inkrementele encoderfeedback af. De interface wordt gebruikt door veel servoversterkers van verschillende fabrikanten.
De setpointkabel (serie 6FC5548-0BA05) verbindt de setpointuitgang van de PPU met de snelheidsreferentie-invoer van de aandrijving,en de encoder kabel van de motor inkrementele encoder voedt terug naar de PPU's encoder input.
Elke aandrijving die een analoge snelheidsreferentie van ±10 V accepteert en waarvan de gereguleerde motor een incrementele encoderfeedback (TTL-compatibele A/B/Z-signalen) verstrekt, kan met de PPU141 werken.1De SINAMICS V60 is de door Siemens aanbevolen en geteste aandrijving voor het 808D-systeem, die een geoptimaliseerde compatibiliteit en inbedrijfstellingsondersteuning biedt.
V3: De PPU weegt 4,1 kg en is in China gemaakt. Is dit een echt Siemens-product?
- Ja, dat is het. The 6FC5370-1AM00-0AA0 is a Siemens OEM product manufactured at Siemens's production facility in China — a common manufacturing location for Siemens products targeting the Asian and cost-sensitive global machine tool market.
Het achtervoegsel -0AA0 duidt op de Engelse versie voor internationale markten.
Dezelfde PPU-hardware wordt ook geproduceerd in een versie met Chinese tekens (6FC5370-1AM00-0CA0) speciaal voor de Chinese binnenlandse markt.
Beide versies zijn originele Siemens SINUMERIK 808D-componenten die worden ondersteund door de wereldwijde technische ondersteuning en documentatie-infrastructuur van Siemens.
V4: Welke software wordt gebruikt om PLC-programma's voor de SINUMERIK 808D te schrijven?
De PLC van de SINUMERIK 808D wordt geprogrammeerd met behulp van de ladder diagram editor die is opgenomen in de SINUMERIK 808D Toolbox software, die Siemens bij elk systeem ter beschikking stelt.
De Toolbox draait op een Windows-pc en omvat de PLC-programmeringsomgeving, de machine data editor, de onderdeel programma editor,en de configuratie-instrumenten voor het instellen van de aandrijfinterfaces en I/O-toewijzingen.
Programma's worden gecompileerd in de Toolbox en gedownload naar de PPU via de RS232-poort of USB-geheugenstick.
De PLC's van de 808D zijn niet compatibel met STEP 7 of TIA Portal, het maakt gebruik van een vereenvoudigde PLC-omgeving die speciaal is ontworpen voor het 808D-platform.
V5: Ondersteunt de PPU141.1 DXF-bestandimport voor contourfreesprogramma's, of alleen handmatige G-code-invoer?
Het programma van de SINUMERIK 808D wordt voornamelijk ingevoerd via het toetsenbord op de PPU of door het downloaden van op een pc geschreven programma's.DXF import de mogelijkheid om CAD-geometriebestanden te lezen en automatisch NC-programma's te genereren uit contourdata is geen standaardfunctie van de basis 808D-software.
Voor complexe freescontouren die CAM-gegenereerde programma's vereisen, is de typische workflow het genereren van de G-code op een op een pc gebaseerd CAM-systeem (Mastercam, Fusion 360, HSMWorks, enz.).) en het resulterende NC-programmabestand over te dragen naar de 808D via RS232 of USB-geheugenstick.
De contourprogrammeringsmogelijkheden van de 808D in het standaardpakket dekken cycli voor zakfrees, boren en standaard contouroperaties door middel van cyclusondersteunende functies.
