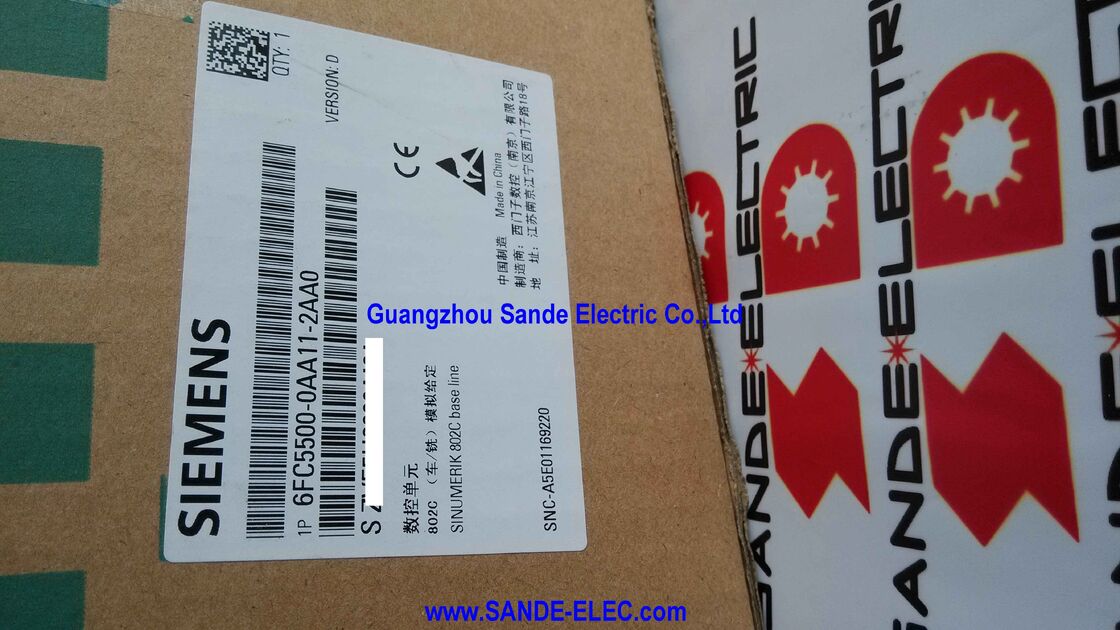

Siemens 6FC5500-0AA11-2AA0∙ SINUMERIK 802C Baseline ∙ Compleet CNC basispakket, 3 analoge aandrijvingen + 1 spindel, 48/16 DI/O, bedieningspaneel + MCP, gereedschapskist en logboek

Overzicht

DeSiemens 6FC5500-0AA11-2AA0is het basispakket SINUMERIK 802C Base Line Siemens' intrede in het absoluut laagste segment van de CNC-markt,ontworpen om echte CNC-besturing te bieden aan de eenvoudigste toepassingen van werktuigmachines zonder de kosten of complexiteit van hogere SINUMERIK-platforms.

Het achtervoegsel "2AA0" identificeert dit als de Chinese marktversie van de 802C-basisinrichting, terwijl de functie en inhoud identiek zijn aan de wereldwijde -1AA0-versie.

Alles wat een werktuig nodig heeft om te werken als een CNC-systeem zit in dit pakket.

Het besturingspaneel van de bediener integreert de CNC-processor, PLC, display, toetsenbord en het machinebesturingspaneel in een enkele compacte assemblage.geen afzonderlijke regeleenheid voor bevestiging en draad.

De perifere I/O-module verwerkt de 48 digitale ingangen en 16 digitale uitgangen die de sensoren van de machine, grensschakelaars, magnetronen en motorcontactoren met de CNC verbinden.

De toolbox CD bevat de software en de documentatie voor de inbedrijfstelling.

De plaatsing van de "Base Line" in de SINUMERIK-producthiërarchie is opzettelijk: dit is het besturingssysteem voor machines die CNC-capaciteit nodig hebben, maar de investering in 808D, 828D,of hogere platforms.

Een kleine werkplaats voor de omzetting van een handwiel in CNC, een beroepsonderwijscentrum waar studenten hun eerste CNC-machine krijgen,een machinebouwer die zich richt op kostenconcurrerende markten. Dit zijn de scenario's waarin de 802C-basislijn praktisch zinvol is..

Belangrijkste specificaties

Analoog-aandrijflijn Breed compatibel in retrofittoepassingen

De analoge snelheidsreferentie van de 802C Base Line van ± 10 V voor elke as is de universele taal van servo aandrijfsystemen van de jaren 1970 tot en met de jaren 2000.Indramat, Fanuc, ELMO, en tientallen andere fabrikanten reageert op ±10V de CNC's uitgangsspanning beveelt de aandrijving snelheid referentie,en de encoder gemonteerd op de motor rapporteert de werkelijke positie terug naar de CNC.

Deze analoge interfacearchitectuur is de reden waarom de 802C Base Line effectief is in de retrofitmarkt.

Een in de jaren tachtig met conventionele aandrijvingsmotoren gebouwde handgestuurde draaibank kan worden geüpgraded naar CNC-besturing door servomotoren met TTL-encoders toe te voegen,met een vermogen van meer dan 50 W, maar niet meer dan 150 W,, en de bedrading van de 802C Base Line als de CNC-controller.

De machine krijgt volledige NC-programma-uitvoering, geautomatiseerde cyclusregeling en positie-nauwkeurigheid voor een fractie van de kosten van het volledig vervangen van de machine.

De compatibiliteit met TTL-encoders (inkrementele A/B/Z-signalen) en resolvers (analoge sinus/cosinus sensoren) verruimt de hardware-selectie nog verder.

Resolvers zijn inherent robuust en resistent tegen verontreiniging, vaak de voorkeur in werkplaatsen met koelmiddel en zwerf.Beide verbindingen direct naar de 802C basislijn feedback-invoer.

DIN-programmering en de handmatige machine-modus

The 802C Base Line executes programs written in DIN 66025 — the German national standard (essentially identical to ISO 6983) that defines the G-code and M-code programming language used in virtually all CNC machine tools worldwide.

Een programmeur die opgeleid is op een andere Siemens CNC, of op Fanuc, Mitsubishi, of de meeste andere grote CNC-platforms, kent al de DIN 66025 basisbeginselen.G02/G03 voor cirkelvormige interpolatie, M03/M04/M05 voor spindelbesturing ­ deze zijn universeel.

Naast de standaard G-code-uitvoering biedt de 802C Base Line een "handmatige machine"-gebruikersinterface die speciaal is ontworpen voor draaimachines.

In deze modus kan de bediener handmatig met het handwiel de assen bedienen, terwijl de CNC de positie van de assen controleert.naadloos wisselen tussen conventionele werking en NC-cyclusuitvoering zonder wijziging van de machineconfiguratie, en vooraf geprogrammeerde cycli uitvoeren (draaien, boren, draad snijden) die worden geactiveerd door eenvoudige selecties van zachte toetsen in plaats van volledige NC-programma's.

This dual operation mode — CNC machine and conventional machine in the same control — is particularly valuable in small-batch workshops where most work is conventional but occasional complex parts require CNC precision.

48/16 Digitaal In/Uitvoer √ Bereik van de machineintegratie

De 48 digitale ingangen en 16 digitale uitgangen van de randmodule van de 802C Base Line verzorgen de volledige binaire interface tussen de CNC en de mechanische en elektrische systemen van de werktuigmachine:

De 48 ingangen zijn geschikt voor: referentiepuntschakelaars voor alle assen (het terugbrengen van de machine naar een bekende positie bij opstarten),De in punt 3.4.1 bedoelde apparatuur is bestemd voor de toepassing van de volgende toepassingen:, spindel oriëntatie sensor (voor het plaatsen van gereedschapswisselingen), koelmiddelniveau en druk monitoring, deur vergrendeling en beveiliging monitoring, toolhouder klem sensoren,en bedieningspaneelinvoer buiten die welke rechtstreeks door de MCP worden verwerkt.

De 16 uitgangscommando's: koelmiddelpompcontactor, werktuigwisselingsactuatoren, spindelrem, tandwielwisselingssolenoïden, indicatorlampen en alarmen.

Voor machines die extra I/O buiten de basis 48/16 vereisen,uitbreiding via externe relaispanelen of extra I/O-apparaten die via beschikbare seriële interfaces zijn verbonden, is een optie binnen de algemene architectuur van het systeem.

Veelgestelde vragen

V1: Wat is het verschil tussen de 6FC5500-0AA11-2AA0 (China) en de 6FC5500-0AA11-1AA0 (wereldwijd)?

Het achtervoegsel -2AA0 verwijst naar de Chinese binnenlandse marktversie van het basispakket SINUMERIK 802C Base Line.

De functionaliteit van de inhoud hardware, software, I/O-module, gereedschapskist, logboek is identiek tussen de twee versies.

Het onderscheid bestaat in het regionale bestel- en distributiesysteem van Siemens:De -2AA0-versie wordt verkocht via de distributiekanalen van Siemens in China en is goedgekeurd en aangepast voor de Chinese markt..

Voor aanbestedingen binnen China is het -2AA0 het juiste volgnummer; voor internationale aanbestedingen wordt het -1AA0 gebruikt.Beide varianten zijn compatibel met dezelfde documentatie en technische ondersteuning.

V2: Wat is het maximale aantal deelprogrammablokken (NC-stappen) dat de 802C-basislijn kan opslaan?

De NC-programmaopslag van de 802C Base Line is opzettelijk ingedeeld voor eenvoudige, laagcomplexe programma's, in overeenstemming met de positie die het heeft in de machine-gereedschapsmarkt.

De exacte opslagcapaciteit is gedefinieerd in de SINUMERIK 802C Base Line-systeemdocumentatie, die het niet-vluchtige geheugen specificeert dat beschikbaar is voor deelprogramma's.

Programma's voor typische draaicycli en freescontouren in het beoogde toepassingsbereik van deze besturingde boringspatronen , goed binnen de beschikbare opslag.

Voor toepassingen die zeer grote programma's vereisen (complexe contouren gegenereerd door CAM), suggereert de positionering van de 802C Base Line dat programma's worden gesplitst of dat het type machine opnieuw wordt overwogen.

V3: Kan de 802C Base Line een vierde as controleren, bijvoorbeeld een draaitafel op een freesmachine?

De standaard 802C Base Line ondersteunt maximaal drie voedingsassen en één spindel.

Er is geen softwareoptie voor een vierde as in deze besturingsgeneratie, in tegenstelling tot de SINUMERIK 808D die een extra asoptie biedt.

Als een freesapplicatie een vierde as vereist, is de 808D freesvariant met de extra assoftwareoptie of een hogere SINUMERIK-besturing de juiste keuze.

De 802C Base Line is in principe een drieassige controller.

V4: Is de in het pakket opgenomen toolbox compatibel met Windows 10 en de huidige besturingssystemen voor pc's?

De SINUMERIK 802C Base Line toolbox software werd ontwikkeld tijdens het Windows XP/2000 tijdperk.

De compatibiliteit met Windows 10 en latere besturingssystemen kan beperkt zijn of vereist dat de compatibiliteitsmodus wordt ingesteld.

voor de inbedrijfstelling en parameterisering van 802C-basisinstallaties met behulp van huidige computers,het controleren van Siemens Industry Online Ondersteuning voor de nieuwste toolbox versie en de Windows compatibiliteits notities wordt aanbevolen.

Veel onderhoudsingenieurs onderhouden een speciale oudere laptop met Windows XP of Windows 7 speciaal voor legacy SINUMERIK 802-serie werk.

V5: Welke aandrijvingen zijn speciaal ontworpen om te werken met de 802C Base Line?

The SIMODRIVE Base Line drive family is Siemens's specifically designed drive partner for the 802C Base Line — a cost-optimised analogue servo drive using the same ±10V setpoint interface with TTL encoder feedback that the 802C Base Line outputs.

De SIMODRIVE Base Line biedt een overeenkomstige prestatie (koppel, snelheidsbereik, dynamische respons) die geschikt is voor de werktuigmachine die door de 802C Base Line wordt bestuurd.

Analoogservo-aandrijvingen van derden met ±10V-invoer en TTL-encoderfeedback zijn ook compatibel,op voorwaarde dat de specificaties van de prestatieomhulsel en de interfaces van de encoder van de aandrijving worden geverifieerd aan de hand van de eisen van de 802C-basislijn voor de specifieke machineas.
