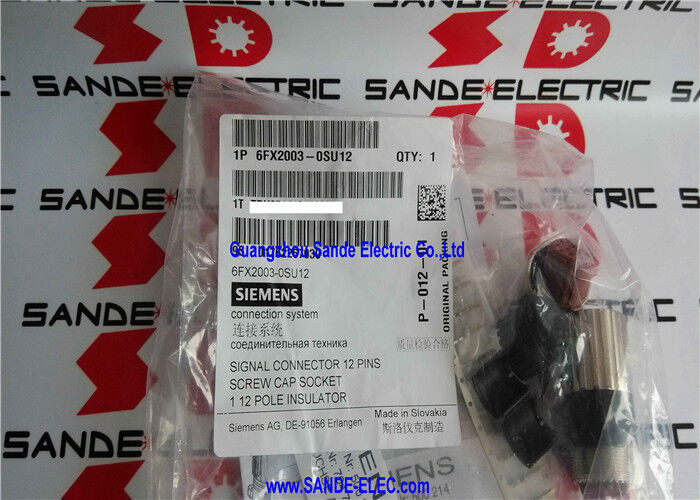

Siemens signaal PLC connector 12-pins 12-polige isolator 6FX2003-0SU12

Siemens 6FX2003-0SU12 Signaalconnector

Overzicht

De 6FX2003-0SU12 is een 12-polige signaalconnector geleverd als een moerbus connector set. Siemens productgegevens identificeren deze met 1 x 12-polige isolator, 12 contacten voor geleiders van 0,08–0,22 mm², 12 contacten voor geleiders van 0,20–0,56 mm², en 2 kabelwartels voor kabeldiameters van 6,5 tot 10 mm en 10,1 tot 13 mm, verpakt als 1 eenheid.

Dit maakt het een connectorassemblage voor signaalkabelafsluiting in plaats van een actief elektronisch component.

Dit type connector is relevant overal waar de oorspronkelijke signaalkabelstructuur behouden moet blijven.

In bewegings- en controlesystemen is de connector vaak het punt waar de geleidergrootte, kabeldiameter en onderhoudbare assemblage exact moeten overeenkomen met de originele hardware. Het gebruik van de juiste connector set helpt de beoogde kabelpassing en terminalcompatibiliteit te behouden zonder het signaalgerelateerde verbindingsformaat te wijzigen.

Technische Gegevens

Toepassingswaarde

Deze connector past bij signaalkabelassemblage, vervanging van bewegingsbesturingskabels, werkzaamheden aan encoder- of feedbackgerelateerde kabels, en algemeen onderhoud van Siemens besturingskabels waar de originele connectorfamilie gehandhaafd moet blijven. Omdat het pakket zowel contactgroepen van verschillende maten als beide kabelwartelbereiken bevat, ondersteunt het praktische kabelreconstructie zonder het mengen van niet-overeenkomende connectoronderdelen.

Bij onderhoudswerkzaamheden is exacte connectorafstemming belangrijk omdat een kabelassemblage mechanisch en elektrisch moet passen. Alleen het aantal polen is niet voldoende: de geleidergrootte en kabeldiameterbereiken moeten ook overeenkomen met de kabel die wordt afgesloten.

Deze connector set voldoet direct aan die eisen met de meegeleverde inhoud.

Selectie-opmerkingen

De belangrijkste punten zijn de 12-polige indeling, de moerbus configuratie in busuitvoering, de twee draadgroottebereiken, en de twee ondersteunde kabeldiameterbereiken.

Deze details bepalen of de connector correct op de bestaande kabel kan worden gemonteerd en of deze overeenkomt met de oorspronkelijke verbindingsstructuur.

Veelgestelde Vragen

V1: Wat is 6FX2003-0SU12 precies?
Het is een 12-polige Siemens signaalconnector set in de moerbus connector stijl.

Siemens vermeldt deze met een isolator, twee contactgroottegroepen en twee kabelwartelbereiken, dus het is bedoeld voor kabel-eindassemblage of connectorvervanging in plaats van alleen een losse behuizing.

V2: Is dit een actieve module of slechts een connectorassemblage?
Het is een connectorassemblage, geen actieve module. De gepubliceerde productbeschrijving omvat de busbehuizing, isolator, contacten en kabelwartels.

Het functioneert niet als een PLC-module, sensorinterface of aandrijfelektronicacomponent op zichzelf.

V3: Waarom zijn er twee contactgroottegroepen inbegrepen?
Omdat de connector twee geleiderdoorsnedebereiken ondersteunt: 0,08–0,22 mm² en 0,20–0,56 mm².

Dit is belangrijk bij kabelassemblage, aangezien het contact moet overeenkomen met de draadgrootte voor correct krimpen en stabiele langdurige verbindingskwaliteit.

V4: Waarom zijn de kabelwartelbereiken belangrijk?
De kabelwartels bepalen welke kabelbuitendiameters de connector correct kan klemmen.

Siemens vermeldt 6,5 tot 10 mm en 10,1 tot 13 mm bereiken, wat helpt ervoor te zorgen dat de kabel stevig wordt vastgehouden en dat de afsluiting mechanisch stabiel is na montage.

V5: Wat moet er gecontroleerd worden voor het bestellen?
Controleer de geïnstalleerde connectorcode, bevestig dat het systeem een 12-polige connector in busuitvoering nodig heeft, verifieer de draaddwarsdoorsnede, en zorg ervoor dat de kabeldiameter binnen een van de vermelde wartelbereiken valt.

Dit zijn de belangrijkste punten voor een correcte montagepassing.
