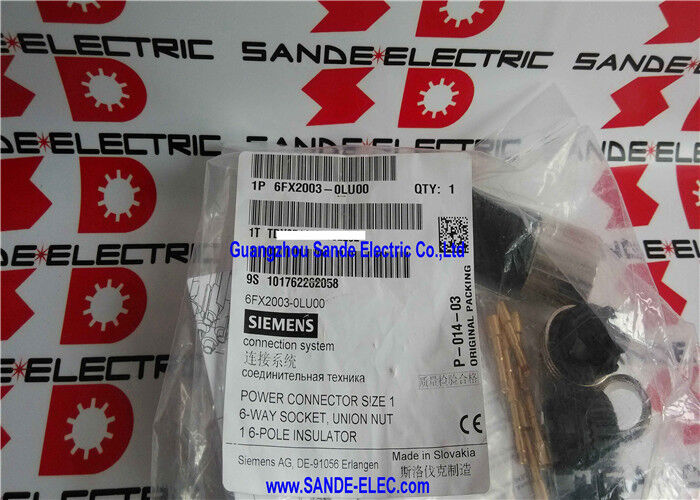

Siemens 6FX2003-0LU00 | MOTION-CONNECT Power Connector — Stekker, 6-polig met schroefdop

Onderdeelnummer: 6FX2003-0LU00

Kruisverwijzing: 6FX20030LU00

Fabrikant: Siemens AG (Duitsland)

Producttype: Power Connector — Stekkerinzetstuk voor Servo Motor Kabel

Productserie: MOTION-CONNECT

Aandrijvingen verbinden met motoren

De 6FX2003-0LU00 is de Size 1, 6-polige power connector stekker uit Siemens' MOTION-CONNECT serie — de bijpassende connector die wordt gebruikt om de stroomkabel te beëindigen die loopt tussen een servo drive versterker en een AC servomotor. Het is een component voor veldterminatie: de ingenieur monteert deze connector op het uiteinde van de gesneden motorkabel, waardoor de stekker ontstaat die in de stroomingangssocket van de motor wordt gestoken.

De kit bevat een complete oplossing voor terminatie in één onderdeel: de 6-polige isolatorbehuizing, acht stekkercontacten geschikt voor geleiders van 1–2,5 mm², en twee kabelontlastingsklemmen die de buitendiameterbereiken van 7,5–12 mm en 9–15 mm afdekken. De schroefdop vergrendelt na bedrading op de isolator, waardoor de montage wordt afgedicht en de ontlastingskracht wordt geleverd.

In Siemens' SINUMERIK en SINAMICS aandrijfsystemen maakt het MOTION-CONNECT stroomkabel systeem gebruik van gestandaardiseerde connectoren voor modulaire kabelmontage. De connectormaat — Size 1 — is afgestemd op de stroomsterkte van de kabel en de motorvermogensklasse. Size 1 dekt het lagere tot middelhoge vermogensbereik af; motoren met een hoger vermogen gebruiken Size 2 of Size 3 connectoren.

Belangrijkste specificaties

Veelgestelde vragen

V1: Hoeveel geleiders heeft een 6-polige motor stroomconnector?

De 6-polige connector draagt de drie motorfasegeleiders (U, V, W), de beschermende aardgeleider (PE) en de twee remgeleiders (indien de motor een elektromagnetische rem heeft). De acht stekkercontacten bieden ruimte voor deze aansluitingen, waarbij ongebruikte posities op varianten met of zonder rem open blijven.

V2: Het kabelterminatiebereik dekt buitendiameters van 7,5–12 mm en 9–15 mm. Welke is van toepassing op welke kabel?

De twee kabelterminatie-ingangen zijn voor twee verschillende kabel buitendiameterbereiken in dezelfde connectorassemblage — één klem is geschikt voor de motorkabel (doorgaans de buitenmantel van de stroomkabel, die varieert per kabeltype), en de andere is geschikt voor een andere kabelvariant. Selecteer de klem die overeenkomt met de buitendiameter van de te termineren kabel.

V3: Kan de 6FX2003-0LU00 zonder speciaal gereedschap worden gemonteerd?

Ja. De schroefcontacten vereisen alleen een standaard platte of kruiskopschroevendraaier en een draadstripper. De kabel ontlastingsklem gebruikt een standaard schroeffixatie. Er zijn geen krimptangen nodig. De montage-instructies van Siemens' MOTION-CONNECT specificeren de strip lengte van de geleider en de schroefdraaimomenten voor een correcte terminatie.

V4: Welke Siemens servomotor series zijn compatibel met de Size 1 connector?

De Size 1 connector wordt gebruikt met SINUMERIK en SINAMICS-compatibele servomotoren in de lagere tot middelhoge vermogensklasse. Motorenseries die doorgaans Size 1 gebruiken, zijn onder meer 1FK7, 1FT7 en gerelateerde series in het vermogensbereik dat wordt bediend door 1–2,5 mm² geleiders. Bevestig de connectormaat uit de aansluitingsaanduiding van de motor of de besteldocumentatie van de MOTION-CONNECT kabel voor het specifieke motormodel.

V5: Is de 6FX2003-0LU00 connector herbruikbaar als de kabel opnieuw wordt getermineerd?

De stekkercontacten zijn van het schroefcontacttype, waardoor de kabel kan worden verwijderd en opnieuw kan worden ingestoken. SIEMENS raadt echter aan de contacten te vervangen als de geleider te vast is aangedraaid of als de isolatie beschadigd is op het strip punt. De isolatorbehuizing is herbruikbaar mits onbeschadigd. Voor kritieke aandrijfverbindingen is het vervangen van de gehele connector kit bij opnieuw termineren de veiligste werkwijze.
