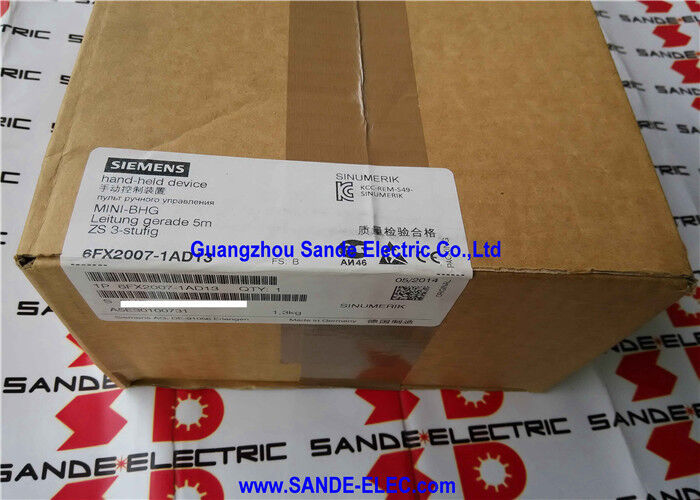

Siemens 6FX2007-1AD13 | SINUMERIK Mini Handheld Unit — 5m Rechte Kabel / 2-Kanaals Noodstop / 3-Traps Doodlopende Schakelaar

Handmatige Asbesturing bij het Werkstuk

De SINUMERIK Mini Handheld Unit plaatst asbesturing en noodstopfunctionaliteit op de locatie van de operator tijdens het instellen, gereedschapswissel, werkstukbelading en droogloopverificatie. Wanneer de operator zich in de snijzone moet bevinden — afstanden controleren, een gereedschap naar zijn referentiepositie leiden, of assen verplaatsen terwijl hij het werkgebied direct observeert — biedt de MHU volledige controle vanaf armlengte, met de veiligheidsfuncties die nodig zijn om dicht bij de machine te werken zonder de beveiligingsafscherming gesloten te hebben.

Waarom de rechte kabelvariant: De 5m rechte kabel van de -1AD13 is bedoeld voor operators die de unit rond de machineperimeter dragen. Rechte kabels vertonen niet de terugstelspanning van spiraalkabels, waardoor ze gemakkelijker te hanteren zijn op grotere machines waar de operator meerdere meters loopt tussen het paneel en het werkgebied. De -1AD03 met 3,5m spiraalkabel is geschikt voor operators die de unit voornamelijk dicht bij een vast station gebruiken en willen dat de kabel netjes oprolt wanneer deze niet in gebruik is.

Belangrijkste Specificaties

Tweekanaals Noodstop en Driestaps Doodlopende Schakelaar — Hoe de Veiligheidsfuncties Werken

Tweekanaals noodstop (4-draads): De noodstopknop heeft twee onafhankelijke normaal gesloten contacten, elk bedraad in zijn eigen circuit naar de veiligheidsrelaisbewaking van de CNC. Beide kanalen openen tegelijkertijd wanneer ze worden ingedrukt. De bewaking controleert continu of beide kanalen consistent zijn — een bedradingsfout of een vastzittend contact dat één kanaal opent zonder het andere, wordt gedetecteerd en voorkomt machinebediening totdat dit is opgelost. Deze tweekanaals architectuur voldoet aan EN ISO 13849 Performance Level d en EN 62061 SIL 2.

Driestaps doodlopende schakelaar (2-kanaals):

• Positie 1 (losgelaten): Circuit open — asbeweging geblokkeerd
• Positie 2 (middenvastgehouden): Circuit gesloten — beweging toegestaan
• Positie 3 (paniek/volledig ingedrukt): Circuit open — beweging geblokkeerd

De operator moet bewust de middenvastgehouden positie behouden om beweging actief te houden. Een geschrokken operator die zijn grip verstevigt, activeert positie 3 — beweging stopt. Een gevallen unit verliest positie 2 — beweging stopt. De doodlopende schakelaar is de veiligheidsregeling die asverplaatsing in de directe nabijheid van de machine tijdens het instellen toestaat zonder gesloten beveiliging.

Magnetische handwielvergrendeling: De pal houdt het handwiel stil wanneer het niet bewust wordt gebruikt, waardoor onbedoelde rotatie door een schok of een gevallen unit die onbedoelde ascommando's verzendt, wordt voorkomen.

Connectorpoorten

Aparte poorten voor elke veiligheidsfunctie stellen de CNC in staat om onafhankelijke bewaking van elk circuit te handhaven. De metalen connector biedt mechanische robuustheid voor herhaaldelijk aansluiten en loskoppelen.

Veelgestelde Vragen

V1: Wat is het verschil tussen 6FX2007-1AD13 en 6FX2007-1AD03?

Identiek in alle functies, veiligheidskenmerken, connectorpoorten en afmetingen. Het enige verschil is de kabel: -1AD13 heeft een 5m rechte kabel; -1AD03 heeft een 3,5m spiraalkabel. Kies recht voor rond de machineperimeter lopen; kies spiraal voor gebruik bij een vaste stand waar de kabel moet oprollen wanneer deze los is.

V2: Wat gebeurt er als de operator de doodlopende schakelaar naar positie 3 paniekmatig indrukt?

Beide contacten van de doodlopende schakelaar gaan open — dezelfde open-circuitstatus als de losgelaten positie. De doodlopende schakelbewaking van de CNC stopt elke actieve asverplaatsing. De operator moet bewust terugkeren naar middenvastgehouden positie 2 om de beweging te hervatten. Dit is het beoogde veiligheidsgedrag: een geschrokken operator die stevig knijpt, veroorzaakt een stop, geen voortgezette beweging.

V3: Hoe worden de drie door de gebruiker toewijsbare functietoetsen geconfigureerd?

De functietoetsen worden aangesloten op de signaalinterface van de MHU als digitale ingangen naar de SINUMERIK-controller. Hun toewijzing aan CNC-functies (spil starten/stoppen, koelmiddel aan/uit, PLC-functies voor gebruikers) wordt geconfigureerd in het PLC-programma van de machine en/of SINUMERIK-machinedata. Uitschuifbare labelstroken maken het aanbrengen van aangepaste toetsfuncties mogelijk om overeen te komen met de geprogrammeerde toewijzingen.

V4: Is de 6FX2007-1AD13 compatibel met alle SINUMERIK-generaties?

Het vereist SINUMERIK-systemen die de X51/X52/X55/X60 interfacepoorten bieden — dit omvat SINUMERIK 840D sl, 828D en 802D sl. Controleer of de NCU of PPU van de machine deze connectorpoorten biedt en dat het PLC-programma de configuratie van de handheld unit-interface bevat. Oudere SINUMERIK-generaties met andere specificaties voor handheld interfaces vereisen mogelijk een andere MHU-variant of adapter.

V5: Kan de MHU met waterstralen worden gereinigd gezien de IP65-classificatie?

IP65 dekt waterstralen met lage druk vanuit elke richting — normale wasbeurten en incidentele sproeiing. Het dekt geen hogedrukstraalreiniging. Voor chemische reinigingsmiddelen (snijvloeistoffen, ontvetters, koelmiddeladditieven) zijn deze over het algemeen compatibel met het behuizingsmateriaal. Geconcentreerde oplosmiddelen en agressieve chemische reinigingsmiddelen kunnen na verloop van tijd oppervlakteafbraak veroorzaken — verifieer dit tegen de materiaalgegevens van Siemens voor de behuizing voordat u deze routinematig blootstelt aan chemicaliën.
