| Plaats van herkomst | Duitsland |
| Merknaam | SIMENS |
| Certificering | CE RoHS |
| Modelnummer | 6GK1562-2AA00 |
Communicatiediensten:

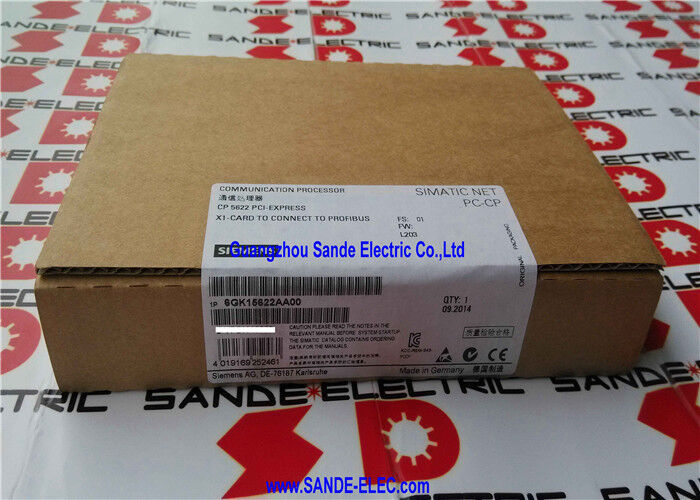

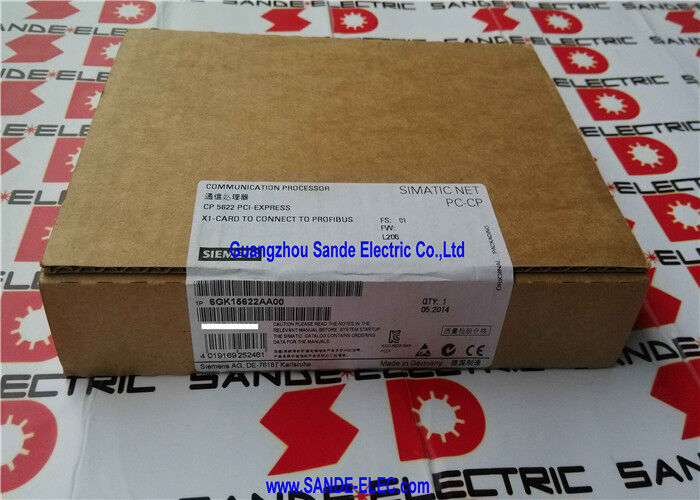

DeSiemens 6GK1562-2AA00is de CP 5622 ¢ een PCI Express X1 communicatieprocessorkaart die een standaard PC of een Siemens PG (programmaapparaat) verbindt met PROFIBUS en MPI industriële netwerken.
Het is de praktische hardwarebrug tussen de engineeringwereld, waar STEP 7, TIA Portal, SIMATIC PDM,en STARTER op Windows-computers en de infrastructuur van de fabrieksvloer voor de veldbus, waar PLC's, aandrijvingen, instrumenten en procescontrollers communiceren via PROFIBUS DP en MPI.
PROFIBUS DP, de dominante veldbus in Europese en wereldwijde installaties voor proces- en fabriekautomatisering in de jaren negentig en 2000,Het blijft de communicatie ruggengraat van enorme hoeveelheden geïnstalleerde automatiseringsapparatuur wereldwijd..
Elke Siemens S7-300, S7-400, S7-1500, gedistribueerde I/O-module, SIMOREG DC-aandrijving en SINAMICS-aandrijving geconfigureerd voor PROFIBUS gebruikt dit protocol.
Een pc verbinden met dat netwerk voor programmering, inbedrijfstelling, diagnose,Het beheer van activa vereist hardware zoals de CP 5622 ∙ een kaart waarvan de kleine omvang en de PCIe-interface het de natuurlijke keuze maken voor moderne technische werkstations.
Het fysieke PCIe X1-formaat is het belangrijkste hardwarecompatibiliteitselement.
Terwijl de oorspronkelijke CP 5611 en CP 5613 kaarten gebruikten van conventionele PCI-slots (die niet meer aanwezig zijn in de meeste huidige generatie desktop- en werkstation moederborden),de PCIe X1 slot is standaard op vrijwel elk desktop en werkstation platform vervaardigd sinds het midden van de jaren 2000.
De CP 5622 past in elke PCIe-slot, ongeacht het aantal rijstroken een X1-kaart draait correct in X1, X4, X8,of X16 mechanische glijbanen, waardoor het compatibel is met elke standaard pc of technisch werkstation, zonder dat er specifieke glijbanen moeten worden geselecteerd.
| Parameter | Waarde |
|---|---|
| Productbenaming | CP 5622 |
| Interface | 9-pin D-Sub (PROFIBUS / MPI) |
| Overdrachtspercentage | 9.6 kbit/s 12 Mbit/s |
| Sluitingstype | PCIe X1 (geschikt voor x4, x8, x16) |
| Protocol | PROFIBUS DP en MPI |
| OS-ondersteuning | 32 en 64 bit Windows |
| DP Master Class 1 | Ja (cyclisch, inheems) |
| DP Master Class 2 | Ja (met SOFTNET-PB DP) |
| DP Slave | Ja (met SOFTNET-PB DP Slave) |
| S7 Communicatie | Ja (met SOFTNET-PB S7) |
| FDL Open communicatie | - Ja, dat klopt. |
| Bescherming | IP20 |
| Werktemperatuur | +5 tot +55°C |
| Afmetingen (H × W × D) | 112 × 18 × 101 mm |
| Gewicht | 0.16 kg |
| Land van oorsprong | Duitsland |
De waarde van de CP 5622 ligt in de breedte van de communicatiediensten die zij ondersteunt in combinatie met de passende Siemens SOFTNET-softwarepakketten.Het begrijpen van welke diensten welke software vereisen helpt duidelijk te maken wat de hardware alleen biedt versus wat extra licenties vereist:
PG/OP-communicatieDeze communicatiedienst wordt gebruikt door STEP 7 (Classic), TIA Portal, DriveMonitor, STARTER,en SIMATIC PDM om PLC's te bereiken, aandrijvingen en intelligente veldtoestellen voor programmering, parametrisering en live monitoring.
Elke ingenieur met STEP 7 of TIA Portal geïnstalleerd, een CP 5622 in zijn pc en een PROFIBUS-kabel die naar het netwerk loopt, kan onmiddellijk PLC-programma's lezen en schrijven, variabele tabellen controleren,en parametersets voor de toegangsdrive.
PROFIBUS DP Master Class 1¢ cyclische gegevensuitwisseling met DP slaves ¢ wordt ook native ondersteund.
Dit is de communicatiemodus die een runtime-applicatie op de pc gebruikt om procesgegevens met PROFIBUS slaves in realtime uit te wisselen, identiek aan wat een PLC DP Master doet.
Toepassingen zoals SCADA/HMI-systemen, data-acquisitie-tools en OPC-servers kunnen deze modus gebruiken om continu proceswaarden van sensoren, instrumenten,en stuur status woorden verbonden als PROFIBUS slaven.
PROFIBUS DP Master Class 2De softwarepakket SOFTNET-PB DP is vereist voor acyclische toegang voor diagnoses en parametrisering tijdens de runtime.
Deze modus maakt het mogelijk om online parameters aan te passen aan instrumenten en aandrijvingen terwijl deze in normale cyclische werking blijven,dat het communicatiemodel is dat door SIMATIC PDM wordt gebruikt voor het beheer van veldapparatuur en door aandrijvingsinrichtingstools die parameters tijdens live werking aanpassen.
S7 communicatie(PUT/GET tussen S7-controllers en PC) vereist SOFTNET-PB S7.DP Slave-operatie plaatsing van de CP 5622 in een slavenrol om cyclische gegevens van een PROFIBUS Master te ontvangen vereist SOFTNET-PB DP Slave.
Voor de fysieke installatie moet het PC-chassis worden geopend en moet de CP 5622 in een beschikbare PCIe-slot worden geplaatst.
De laagprofielbeugel van de kaart past in standaard PCIe-slots met een halve hoogte; een volle hoogtebeugel moet worden bevestigd voor volledige behuizingen. De 9-pin D-Sub PROFIBUS-connector komt uit het achterpaneel,een standaard PROFIBUS-kabel met een 9-pin D-Sub-mannelijke aansluiting.
De PROFIBUS-afsluitweerstanden moeten aan beide fysieke uiteinden van het PROFIBUS-kabelsegment zijn ingeschakeld. De connector van de CP 5622 zorgt meestal voor de PC-afsluiting.
De compatibiliteit van het besturingssysteem strekt zich uit over de huidige 64-bits Windows-versies, evenals de oude 32-bits omgevingen.
Siemens heeft een bijgewerkte lijst van OS-compatibiliteit onder Entry ID 22611503, die moet worden gecontroleerd voor de specifieke Windows-versie die vóór de installatie wordt gebruikt,met name voor nieuwere Windows-uitgaven die mogelijk updates van de stuurprogramma's vereisen.
Multiple CP 5622 cards can be installed in the same PC simultaneously — relevant for multi-network engineering workstations serving as PROFIBUS commissioning hubs on projects with multiple independent PROFIBUS segments that must be accessed from the same laptop or desktop.
V1: Is er aanvullende software vereist om de CP 5622 te gebruiken met STEP 7 of TIA Portal voor PLC-programmering?
Voor de basiskommunicatie van PG/OP, die alle STEP 7 en TIA-portalprogrammering, monitoring,en online diagnostiektaken geen extra software buiten het eigen stuurprogramma van de kaart en STEP 7 / TIA Portal is vereist.
De driver wordt via Windows geïnstalleerd en maakt de kaart beschikbaar als een PROFIBUS-interface voor Siemens-engineeringtools.
SOFTNET-softwarepakketten zijn alleen vereist voor de extra communicatiediensten (DP Master/Slave runtime,S7 communicatie PUT/GET) gebruikt door runtime-toepassingen of specifieke diagnostische hulpmiddelen die verder gaan dan standaard engineering software functies.
V2: De kaart past in PCIe X1, X4, X8 en X16-slots. Biedt het gebruik van een grotere slot een prestatievoordeel?
De prestaties van de PCIe-kaart worden bepaald door het ontwerp van de interface van de kaart zelf, niet door de breedte van de slot waarin deze is geïnstalleerd.
De CP 5622 maakt gebruik van een PCIe X1-interface, die voldoende bandbreedte biedt voor PROFIBUS bij alle gegevenssnelheden tot 12 Mbit/s.
Het installeren in een X4- of X16-slot gebruikt meer van de fysieke slot dan de kaart daadwerkelijk gebruikt. Dit is mechanisch en elektrisch compatibel en heeft geen invloed op de prestaties in beide richtingen.
V3: Kan de CP 5622 gebruikt worden met een laptop of alleen met desktop-pc's?
De CP 5622 vereist een interne PCIe-slot, die beschikbaar is in desktop-pc's en werkstations, maar niet in standaard laptops (die PCIe Mini, M.2, of Thunderbolt-interfaces in plaats daarvan).
Voor laptop PROFIBUS-connectiviteit biedt Siemens de CP 5711 (USB naar PROFIBUS adapter) of externe interface-apparaten die via USB of Thunderbolt worden aangesloten.
De CP 5622 is de juiste keuze voor vaste technische werkstations en desktop-inbedrijfstellingspc's die permanent in bedieningskamers of werkplaatsen zijn geïnstalleerd.
V4: Ondersteunt de CP 5622 zowel MPI-communicatie als PROFIBUS DP, en zijn er beperkingen?
MPI (Multi-Point Interface) is de eigen programmerings- en communicatie-interface van Siemens die native wordt gebruikt door S7-300 en oudere SIMOREG-aandrijvingen.
MPI draait op dezelfde fysieke RS-485-kabel als PROFIBUS en wordt geselecteerd op het niveau van de softwareconfiguratie in plaats van via verschillende hardware.
De D-Sub-connector van de CP 5622 verwerkt zowel PROFIBUS- als MPI-verbindingen. Het protocol wordt geselecteerd in de interfaceconfiguratie van de SIMATIC-software.
Merk op dat MPI beperkt is tot lagere gegevenssnelheden (nominaal tot 12 Mbit/s, maar meestal 187,5 kbit/s of 1,5 Mbit/s in de praktijk) en minder knooppunten dan PROFIBUS DP,en het gebruik ervan is voornamelijk voor legacy S7-300 CPU-verbindingen en communicatie met schijven waarbij PROFIBUS DP niet is geconfigureerd.
V5: Hoeveel PROFIBUS slaven kan de CP 5622 tegelijkertijd beheren als DP Master?
Als PROFIBUS DP Master ondersteunt de CP 5622 maximaal 125 adresserbare slavennodes op een PROFIBUS-segment (het maximum dat is gedefinieerd door de PROFIBUS-standaard).
De praktische grootte van het netwerk wordt beperkt door de totale hoeveelheid geconfigureerde cyclische input/outputgegevens, de gegevenssnelheid en de vereisten voor de updatecyclustijd van de aangesloten applicatie.
In a typical engineering workstation application — where the CP 5622 is used for commissioning and diagnostics rather than runtime process control — the number of simultaneously active slaves is determined by the scope of the project being worked on rather than by a hard hardware limit.
