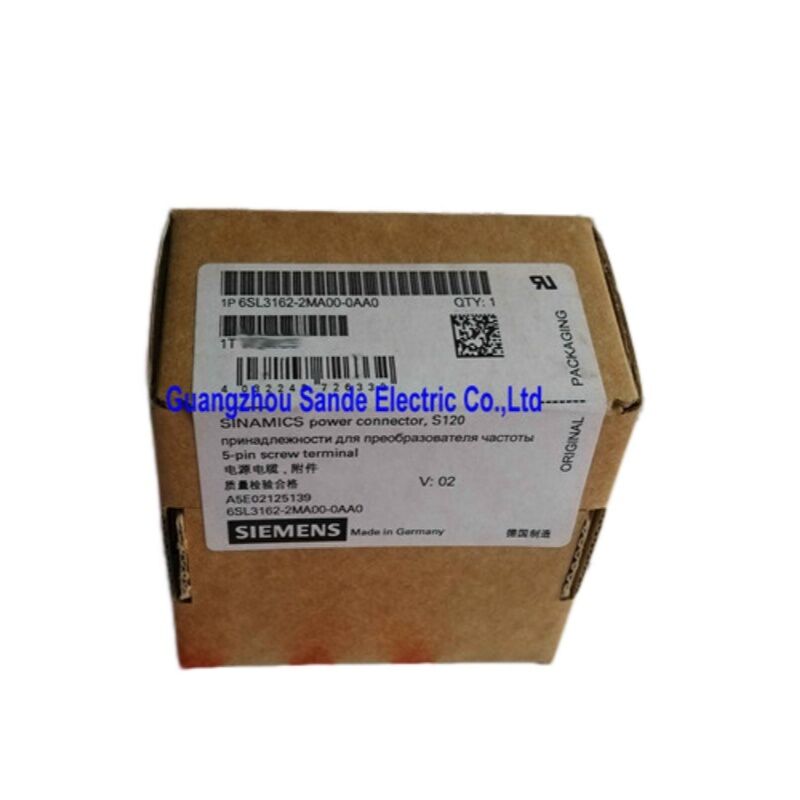

SINAMICS S120 Servo Drive Voedingsconnector — 6SL3162-2MA00-0AA0

De Verbinding Die Uw Aandrijving Draaiende Houdt

In een servoaandrijfsysteem wordt de voedingsconnector gemakkelijk over het hoofd gezien — totdat de dag dat deze faalt. De 6SL3162-2MA00-0AA0 is een originele Siemens SINAMICS S120 serie motorvoedingsconnector, speciaal gebouwd voor de DC-link en motorvoedingsinterface op S120 booksize en chassisformaat aandrijfmodules. Het is het fysieke punt waar gecontroleerde stroom de aandrijving verlaat en de motor bereikt — en de integriteit ervan bepaalt direct of de gehele as presteert volgens specificatie of fouten genereert.

Dit is geen generieke industriële connector met een Siemens-label. De 6SL3162-2MA00-0AA0 is een component die specifiek is ontworpen voor het S120-platform, met contactgeometrie, stroomsterktes en vergrendelingsmechanismen die exact overeenkomen met de mechanische en elektrische interface van de aandrijving.

Wat de 6SL3162-2MA00-0AA0 Werkelijk Is

De 6SL3162-2MA00-0AA0 behoort tot de SINAMICS S120 accessoirefamilie — specifiek de voedingsconnector set die aan de motoruitgangszijde van S120 enkelassige en dubbelassige voedingsmodules wordt gebruikt. Het biedt de koppeling voor de U, V, W motorfaseterminals en, afhankelijk van de configuratie, de DC-busverbindingen, met een robuust veerkooi- of schroefklem-contactsysteem ontworpen om betrouwbaar contact met lage weerstand te behouden onder de trillingen en thermische cycli die standaardomstandigheden zijn in een actieve schakelkast.

Siemens ontwierp het S120 connectorsysteem met gereedschapsgestuurde vergrendeling om onbedoelde ontkoppeling tijdens machinebediening te voorkomen — een kritieke veiligheidsoverweging wanneer de aangesloten belasting een borstelloze servomotor is onder actieve koppelregeling.

Technische Specificaties

• Onderdeelnummer: 6SL3162-2MA00-0AA0
• Compatibele Aandrijfserie: SINAMICS S120 Booksize / Chassis
• Functie: Motorvoedingsuitgangsconnector (U/V/W faseterminals)
• Contacttype: Schroefklem / veerkooi klemmenblok
• Spanningsbereik: Tot 690 V AC
• Stroombereik: Per S120 module rating (afgestemd op aandrijfuitgangscapaciteit)
• Geleiderdoorsnede: Compatibel met standaard S120 voedingskabeldiktes
• Vergrendelingsmechanisme: Gereedschapsgestuurde positieve vergrendeling
• Behuizingsmateriaal: Versterkt thermoplast, UL 94 V-0 beoordeeld
• IP-classificatie (gekoppeld): IP20 bij standaard kastinstallatie
• Conformiteit: CE, UL erkend component

Waar Deze Connector Wordt Gebruikt

De SINAMICS S120 is een van de meest wijdverbreide servo- en vectoraandrijfplatforms in industriële automatisering wereldwijd. Het voedt servo-assen in werktuigmachines, verpakkingslijnen, drukpersen, kunststofverwerkingsmachines, testopstellingen en een breed scala aan materiaalbehandelingsapparatuur. Het S120 booksize formaat — waarbij meerdere enkelassige of dubbelassige modules een gemeenschappelijke DC-bus delen op een montagerail — is de standaardarchitectuur voor meerassige servosystemen in midden- tot hoogwaardige toepassingen.

In deze architectuur wordt de motorvoedingsconnector elke keer verwijderd en opnieuw aangesloten wanneer een aandrijfmodule wordt onderhouden, vervangen of de kast wordt geherconfigureerd. Gedurende de levensduur van een productiemachine kan die connector tientallen keren worden losgekoppeld en opnieuw worden aangesloten. Slijtage van contacten, vermoeidheid van de klemschroeven en spanning op de behuizing door herhaaldelijk hanteren zijn allemaal reële faalmechanismen — daarom is het hebben van een originele vervangende connector beschikbaar in de reserveonderdelenvoorraad standaardpraktijk voor elk onderhoudsteam dat S120-systemen draait.

Waarom Connector Kwaliteit Meer Telt Dan Het Lijkt

Een falende voedingsconnector op een servoaandrijving kondigt zich niet altijd aan met een duidelijke foutcode. Vaker is de degradatie geleidelijk. Verhoogde contactweerstand bij een faseterminal genereert asymmetrische verwarming. Die warmte versnelt de isolatieafbraak in de aangrenzende kabel. De aandrijving begint intermitterende overstroom- of faseonbalansfouten te loggen die na reset verdwijnen en schijnbaar geen verband houden met de connector. Tegen de tijd dat de hoofdoorzaak is geïdentificeerd, moet mogelijk ook de kabelaansluiting worden vervangen.

Het gebruik van een originele 6SL3162-2MA00-0AA0 elimineert dit risico aan de bron. De contactbeplating, veerspanning en koppel specificatie zijn allemaal afgestemd op Siemens' eigen validatietests voor de S120-interface. Connectoren van derden met nominaal vergelijkbare afmetingen passen mogelijk — maar contactweerstand, nominale stroomcapaciteit en langdurige retentiekracht zijn niet altijd equivalent, en in een aandrijving die honderden ampères kan schakelen, doen die verschillen ertoe.

Installatie- en Vervangingsopmerkingen

Het vervangen van de 6SL3162-2MA00-0AA0 is een eenvoudige procedure voor een gekwalificeerde aandrijftechnicus, maar vereist strikte naleving van de veiligheidsisolatie voordat enig werk wordt begonnen. De S120 DC-bus behoudt lading nadat de hoofdvoeding is verwijderd — verifieer altijd of de DC-busspanning is ontladen tot een veilig niveau met behulp van een gekalibreerde meter voordat u enig stroomterminals aanraakt.

Bij het aansluiten van motorfasekabels, volg de koppel specificatie op het connectorlabel of de S120 hardware installatiehandleiding. Te weinig aangedraaide terminals zijn een belangrijke oorzaak van intermitterende contactfouten; te veel aangedraaide terminals riskeren het barsten van de behuizing of het strippen van de schroefdraadinzet. Strip de kabelisolatie tot de exacte lengte die voor de terminal is aangegeven — overtollige blanke geleider die buiten de terminalingang uitsteekt, is een schending van de kruipafstand in een hoogspanningskast.

Na het opnieuw aansluiten, verifieer de fase-toewijzing (U-V-W volgorde) ten opzichte van het motorplaatje voordat u de aandrijving opnieuw inschakelt. Fase-transpositie op een servomotor onder vectorregeling veroorzaakt onmiddellijke koppelomkering, wat in een belast systeem kan leiden tot mechanische schade.

Compatibele S120 Module Referentie

Verwijs altijd naar de specifieke S120 hardwarehandleiding (HIM) voor uw aandrijfvariant voordat u bestelt.

Veelgestelde Vragen

V1: Met welke aandrijvingen en modules is de 6SL3162-2MA00-0AA0 compatibel?

De 6SL3162-2MA00-0AA0 is ontworpen voor de SINAMICS S120 serie, specifiek de booksize en chassisformaat voedingsmodules die worden gebruikt in meerassige servosystemen. Het dient als de motor-zijde voedingsuitgangsconnector die de U, V en W faseterminals dekt waar de aandrijving verbinding maakt met de servo- of inductiemotor. Compatibiliteit omvat de kern S120 booksize enkelassige en dubbelassige modules, evenals PM340 formaat voedingsmodules. Controleer vóór het bestellen de compatibiliteit door de hardware installatiehandleiding van uw specifieke S120 module te raadplegen — Siemens publiceert de connector toewijzing voor elke module variant, en kruisverwijzing duurt minder dan twee minuten. De fysieke afmetingen van de connectorbehuizing en de terminalindeling zijn gestandaardiseerd over het compatibele modulebereik, maar de stroomsterkte van de bijpassende kabel moet overeenkomen met de nominale uitgangsstroom van de aandrijving.

V2: Kan ik een connector van derden of een generieke connector gebruiken als vervanging voor de 6SL3162-2MA00-0AA0?

Fysiek passen sommige connectoren van derden met een overeenkomstige pin-pitch en behuizingsgeometrie in de S120-interface. Of ze gebruikt moeten worden, is een andere vraag. De 6SL3162-2MA00-0AA0 is beoordeeld en gevalideerd voor de specifieke stroom-, spannings- en thermische omstandigheden die door S120 aandrijfmodules worden geproduceerd. Niet-Siemens alternatieven variëren sterk in kwaliteit van contactbeplating, veerkracht en temperatuurbestendigheid. In een servo-toepassing waar de aandrijving dynamische belastingscycli beheert — motoren herhaaldelijk versnellen en vertragen gedurende een shift — staat de connector onder continue thermische stress. Contactweerstand, zelfs een paar milliohm hoger dan gespecificeerd, genereert meetbare warmte over duizenden cycli. Voor een machine die continue productie draait, is het gebruik van een geverifieerde originele connector de keuze met het minste risico en uiteindelijk de laagste kosten. Voor een niet-kritische testopstelling of een toepassing met lage belasting kan een kwalitatieve industriële terminal connector van een gerenommeerde fabrikant acceptabel zijn als tijdelijke oplossing, maar het moet precies zo worden behandeld.

V3: Hoe weet ik of mijn S120 voedingsconnector vervangen moet worden?

De meest betrouwbare indicatoren van een degraderende motorvoedingsconnector zijn thermische verkleuring op of nabij de connectorbehuizing, intermitterende fase-gerelateerde aandrijffouten die na reset verdwijnen zonder duidelijke elektrische oorzaak, en elk teken van vonkvorming of carbonisatie op de terminalcontacten. Bij een routine preventief onderhoudsinspectie, gebruik een infrarood thermometer of thermische camera op de motorvoedingsverbindingen terwijl de aandrijving onder belasting staat — een gezonde verbinding draait op omgevingstemperatuur van de kast; een gedegradeerde verbinding vertoont een meetbare temperatuurstijging boven de naburige terminals. Controleer fysiek op losse terminalschroeven (draai opnieuw aan volgens specificatie indien nodig), inspecteer de behuizing op barsten veroorzaakt door te veel koppel of mechanische stress, en kijk naar verkleuring of oppervlakteoxidatie op de contactvlakken. Elk van deze omstandigheden rechtvaardigt connectorvervanging voordat een storing optreedt.

V4: Is deze connector compatibel met de SINAMICS S110, S150 of G120 serie?

Nee. De 6SL3162-2MA00-0AA0 is specifiek voor het S120 platform. Hoewel Siemens een familiegebaseerde naamgevingsconventie gebruikt in het SINAMICS-bereik, verschillen de mechanische connectorformaten, terminalindelingen en behuizingsgeometrieën tussen de S110, S120, S150 en G120 series. Pogingen om een S120 connector op een S110 of G120 module te monteren, resulteren in ofwel een fysieke mismatch of — in het ergste geval — een onjuiste pasvorm die lijkt te passen, maar geen betrouwbaar elektrisch contact maakt. Verifieer altijd de volledige aandrijfserie en specifieke moduletype ten opzichte van de Siemens hardware documentatie voordat u vervangende connectoren aanschaft. Het S120-specifieke onderdeelnummer prefix 6SL3162 is de primaire identificatie die bevestigt dat dit onderdeel tot het S120 accessoirebereik behoort.

V5: Welke veiligheidsstappen zijn verplicht voordat de voedingsconnector op een S120 aandrijving wordt vervangen?

Veiligheidsisolatie op een S120 systeem vereist meer dan het uitschakelen van de hoofdzekering. De S120 DC-bus condensatoren behouden aanzienlijke opgeslagen lading nadat de hoofdvoeding is losgekoppeld — op een volledig gedimensioneerd S120 systeem kan dit enkele honderden volts DC zijn, wat dodelijk is. De verplichte procedure is: isoleer de hoofdvoeding en pas lockout/tagout toe in overeenstemming met uw veiligheidsprotocol; wacht op de ontlaadtijd gespecificeerd in de S120 hardwarehandleiding voor uw module variant (doorgaans minimaal twee tot vijf minuten); verifieer de DC-busspanning met een gekalibreerde CAT III of CAT IV meter voordat u enig terminals aanraakt. Pas nadat de busspanning is bevestigd onder 50V DC, is het veilig om door te gaan met connectorwerk. Zorg er bovendien voor dat de motor mechanisch stilstaat en niet door een externe belasting of zwaartekracht kan worden aangedreven voordat u fasekabels loskoppelt. Dit zijn geen voorzorgsmaatregelen die onder tijdsdruk kunnen worden afgekort — het S120 platform werkt op spanningen die dodelijk zijn bij contact.

Productspecificaties kunnen worden gewijzigd. Verifieer altijd tegen de huidige Siemens SINAMICS S120 hardware installatiehandleiding voor uw specifieke aandrijfconfiguratie vóór installatie.
