| Plaats van herkomst | Duitsland |
| Merknaam | SIMENS |
| Certificering | CE RoHS |
| Modelnummer | 6SN1146-1AB00-0BA1 |

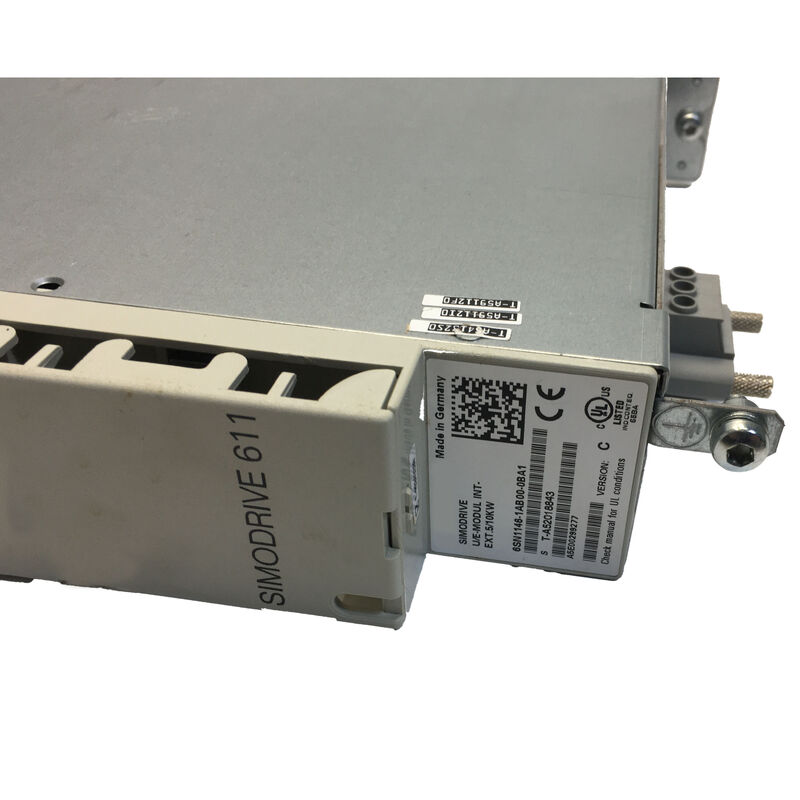

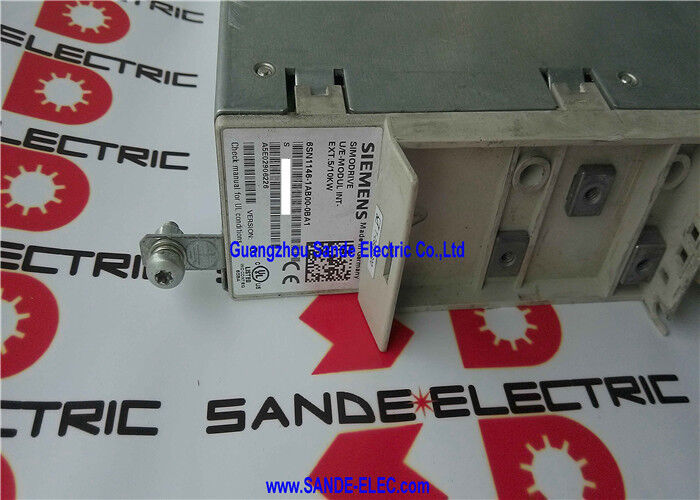

DeSiemens 6SN1146-1AB00-0BA1is the 5/10kW unregulated infeed module for the SIMODRIVE 611 drive system — the module that converts three-phase AC mains into the DC bus voltage that all SIMODRIVE 611 axis modules and spindle modules draw their energy from.
In een SIMODRIVE 611 multi-axis aandrijfscherm is de voedingsmodule de power gateway: alles rechts van hem op de DC-linkbus en de spindelmodule krijgt zijn energie via de rechtgever van de voedingsmodule en de DC-verbindingscapacitorbank.
De SIMODRIVE 611 was het primaire servo aandrijfsysteem van Siemens voor SINUMERIK CNC-machinewerktuigen van het midden van de jaren negentig tot en met de jaren 2000.Het is nog steeds actief in een enorm aantal van de geïnstalleerde bewerkingscentra, draaimachines, slijpmachines en productielijnen in de wereldwijde productie.
Wanneer de voedingsmodule mislukt, doorgaans door afbraak van de condensator, storing van de rechtgevende diode of problemen met het bedieningsplatform na vele jaren van werking, verliest het hele aandrijfkast zijn DC-verbindingsvoorziening,En elke as van de machine stopt.
De voedingsmodule is een van de meest kritieke afzonderlijke storingspunten in een SIMODRIVE 611-systeem en het onderhouden van een betrouwbare reserve is standaardpraktijk voor machinebeheerders.
De niet-gereguleerde benaming onderscheidt deze module van de gereguleerde voedervarianten.
In een gereguleerde voedingsmodule (zoals de 6SN1145-serie) regelen actieve besturingscircuits de DC-verbindingsspanning tot een stabiele waarde, ongeacht de variatie van de invoervoeding, and enable energy regeneration back to the mains when the servo axes are braking (the kinetic energy of decelerating machine axes returns to the grid rather than being dissipated as heat in braking resistors).
De niet-gereguleerde 6SN1146-invoer zet wisselstroom om in gelijkstroom via een passieve diode rechtgever ∙ eenvoudiger, robuuster hardware met minder componenten,maar de DC-linkspanning varieert met de AC-invoerspanning en geen regeneratie is mogelijkDe remenergie moet in pulsweerstanden worden afgevoerd.
| Parameter | Waarde |
|---|---|
| Voortdurende kracht | 5 kW |
| Piekvermogen | 10 kW |
| Invoer | 3 fasen 380 ∼ 480 VAC |
| DC-link-uitgang | 0 ′490V gelijkstroom (bij 380VAC) tot 0 ′680V gelijkstroom (bij 480VAC) |
| Efficiëntie | 0.98 (98%) |
| Modulbreedte | 50 mm |
| DC-linkcap. (maximaal) | 1200 μF |
| Koeling | Intern + extern |
| Operatieve temp. | 0 tot +45°C |
| Gewicht | 6.5 kg |
| Status | Afgesloten |
De gelijkstroomverbinding (Zwischenkreis) is de hoogspannings gelijkstroombus die horizontaal door de SIMODRIVE 611-kast loopt en de invoermodule aan de linkerkant verbindt met alle asmodules aan de rechterkant.In een volledig gevuld SIMODRIVE 611 kastDit kan betekenen dat er vier tot acht assenmodules zijn, die elk één of twee servo-assen bedienen en allemaal uit dezelfde gelijkstroomverbinding gebruikmaken.
De functie van de voedingsmodule is het handhaven van voldoende spanning en beschikbare stroom op deze bus, zodat elke asmodule de energie heeft die hij nodig heeft voor zijn opgedragen beweging.
Bij vaste toestand wanneer de assen van de machine niet versnellen de asmodules trekken alleen de energie op die nodig is om de positie tegen wrijving te behouden, de snelheid te handhaven tegen de snijkrachten van het gereedschap,en de elektronica van de as aansturen.
De huidige vraag naar de DC-verbinding is laag.Tijdens een snelle traverse versnelling wanneer alle assen tegelijkertijd versnellen tot hun maximale snelle voedingssnelheid de piekvermogenvraag op de gelijkstroomverbinding stijgt sterk.
The 10kW peak rating of the 6SN1146-1AB00-0BA1 defines the module's ability to supply these brief peak demands from the DC link capacitor bank (up to 1200µF) without the DC link voltage collapsing below the axis modules' minimum operating voltage.
The 5kW continuous rating defines the average power the infeed can sustain indefinitely — appropriate for SIMODRIVE 611 installations where the axes collectively require no more than 5kW of continuous input power.
Voor machines met zware continue bewerkingsbelastingen zorgen grotere voedingsmodules (6SN1145 of 6SN1146 met een hogere nominale waarde) voor hogere continuïteit.
De 6SN1146-1AB00-0BA1 ondersteunt zowel interne als externe koeling, waardoor machinebouwers en service engineers flexibiliteit hebben in de installatie van de module:
Interne koelinggebruikt een ventilator die in de module is gemonteerd om lucht door de warmtezuigervinnen op het voor- of achteroppervlak van de module te trekken.Dit is de standaard installatie aanpak de ventilator is zelfstandig binnen de 50 mm module breedte, en er is geen externe koelinfrastructuur vereist.
De interne koelventilator vereist een adequate luchtstroom door de SIMODRIVE 611-kast, meestal met een ventilatie-eenheid aan de onderkant die koele lucht binnenhaalt en warme lucht van bovenaf uitademt.
Externe koelingmonteren van de vermogensemiconductor-warmteafvoer van de module aan de buitenkant van de bedieningskast, meestal via een uitsnijding in het achterpaneel van de bedieningskast.
De warmtezuiger strekt zich uit buiten de kast, waar hij zijn warmte rechtstreeks naar de omgevingslucht buiten de kast (of naar een koude plaat die is aangesloten op een vloeistofkoelcircuit) afvoert.
Deze regeling houdt de warmte die wordt gegenereerd door de rechtlijningscircuits van de voedingsmodule buiten de bedieningskast.het verminderen van de temperatuurstijging in de kast en het verminderen of elimineren van de noodzaak van een kast airconditioning.
Externe koeling wordt de voorkeur gegeven in installaties waar de omgevingstemperatuur van de kast minimaal is,of wanneer de totale warmtebelasting van meerdere aandrijfmodules anders een grote en dure kastluchtconditioner vereist.
De 98%-efficiëntie van de 6SN1146-1AB00-0BA1 beschrijft hoe effectief de module wisselstroom-invoervermogen omzet in gelijkstroomvermogen.2% van het ingangsvermogen wordt als warmte in de module afgevoerd, ongeveer 100 W.
Deze 100 W verwarmt de interne componenten van de module en de omringende lucht van de kast, en moet door het koelsysteem worden verwijderd.
Bij een piek van 10 kW,de warmteafvoer stijgt tot ongeveer 200 W voor de duur van de piektyd kort genoeg dat de thermische massa van de module de transiënt absorbeert zonder dat de temperatuur de veilige grenzen overschrijdt.
The 98% efficiency reflects the low forward voltage drop of the rectifier diodes (typically Schottky or ultra-fast recovery diodes in modern drive rectifiers) and the absence of active regulation circuitry that would introduce additional losses.
Een gereguleerde voedingsmodule die actief de DC-verbindingsspanning regelt via schakelomvormers, heeft een iets lager rendement als gevolg van de schakelverliezen in de fase van actieve reglementering.
V1: Wat is het verschil tussen de 6SN1146 (niet-gereguleerde) en de 6SN1145 (gereguleerde) voedingsmodules en wanneer is elk geschikt?
The 6SN1145 regulated infeed module contains an active front-end (AFE) rectifier that uses IGBT switching to regulate the DC link voltage precisely and enable energy regeneration to the mains when drives brake.
Dit elimineert polsweerstanden (remweerstanden) en geeft remenergie terug aan het net, waardoor de bedrijfskosten en de warmte in de kast worden verminderd.De 6SN1146 ongereguleerde invoer gebruikt een passieve diode rechtgever ∼ geen actieve besturing, geen regeneratie en vereist pulsweerstanden om de remenergie te absorberen.
Voor werktuigmachines met lichte remvereisten (korte rijassen, lage traagheid)de niet-gereguleerde voeding is volledig voldoende.
voor spindels of assen met een hoge traagheid met frequent regeneratief remmen (grote bewerkingscentra, zware draaimachines),De regeneratiecapaciteit van de gereguleerde voeding zorgt voor meetbare energie- en kostenbesparingen.
V2: Kan de 6SN1146-1AB00-0BA1 simultaan SIMODRIVE 611-asmodules leveren voor zowel de lineaire as als de spindel?
Ja, de SIMODRIVE 611 DC-verbindingsbus wordt gedeeld door alle modules, zowel de voedingsasmodules als de spindelmodules, die uit dezelfde bus komen die door de voedingsmodule wordt geleverd.
De voedingsmodule maakt geen onderscheid tussen assoorten; zij handhaaft de DC-verbindingsspanning en levert de stroom die door de aangesloten modules wordt geëist, tot aan de piek.
The infeed module's continuous and peak ratings must be sized against the total power demand of all connected axis and spindle modules under the worst-case duty cycle for the specific machine application.
Vraag 3: De module is ingedeeld voor een werktemperatuur van 0°C tot +45°C. Wat gebeurt er als de omgeving van de kast 45°C overschrijdt?
Operation above +45°C ambient requires derating of the infeed module's continuous power rating — the module's cooling system cannot maintain the internal component temperatures within safe limits at full power when ambient is above the design limit.
In de praktijk SIMODRIVE 611 drive cabinets with adequate ventilation or air conditioning rarely exceed +45°C internally unless the cabinet door is left open in a hot environment or the cabinet ventilation is inadequate.
Als de omgeving van de kast constant +45°C benadert of overschrijdt, moet externe koeling (hierboven beschreven) of aanvullende koeling van de kast worden ingevoerd om een betrouwbare werking te behouden.
V4: De productie van de module is stopgezet.
De 6SN1146-1AB00-0BA1 werd ongeveer in 2015 door Siemens OEM-productie stopgezet.en de markt voor industriële overschotten en reparaties biedt betrouwbare toegang tot deze module.
Gerespecteerde industriële elektronica reparatie-installaties kunnen gebrekkige eenheden herstellen vervangen van de DC-link condensatoren (de meest voorkomende verouderingsgerelateerde storing), testen van de rechtgevende dioden,en het herstellen van het besturingsbord.
Refurbished units with warranty from specialised SIMODRIVE repair facilities are a practical and cost-effective maintenance solution for machines where a full drive system upgrade (to SINAMICS S120) is not justified.
V5: Welke pulsweerstand (remweerstand) is vereist voor deze ongereguleerde voedingsmodule?
De 6SN1146-1AB00-0BA1 bevat geen pulsweerstand de pulsweerstand is een afzonderlijke module in het SIMODRIVE 611-systeem.
De geschikte pulsweerstand wordt geselecteerd op basis van de totale remenergie en het piekremvermogen van de aangesloten asmodules.In de SIMODRIVE 611-aandrijvingsconfiguratiedocumentatie van Siemens zijn selectietafels opgenomen die de kwaliteit van de geïnfecteerde module correleren., de afmetingen van de aangesloten motoren en het desbetreffende catalogusnummer van de modules voor de pulsweerstand.
De pulsweerstandsmodule wordt aangesloten op de DC-verbindingsbus in dezelfde kast en absorbeert de remenergie van alle aangesloten asmodules wanneer deze vertragen.
