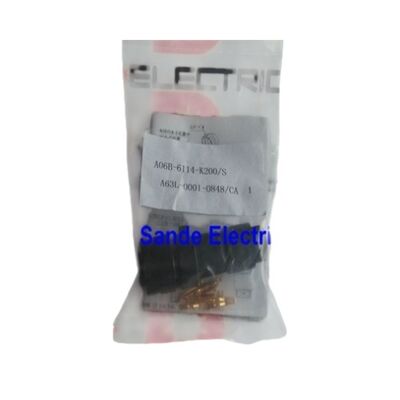

FANUC Encoder Side Connector A06B-6114-K200S / A63L-0001-0848CA

10-pins. Eenvoudige toegang. Motor-feedback-plug.

De verbinding die de terugkoppelingslus voltooit

Elk FANUC CNC-servosysteem is afhankelijk van één ononderbroken communicatieketen: van de CNC-controller, via de servoversterker, via de encoderkabel en naar de ingebouwde pulscoder van de motor.Die keten is alleen zo betrouwbaar als de zwakste fysieke verbinding. The A06B-6114-K200S — also referenced under the FANUC component number A63L-0001-0848CA — is the encoder-side connector plug that forms the critical interface between the encoder feedback cable and the servo motor.

Dit zijn de connectoren die beschadigd raken tijdens onderhoud, gecorrigeerd raken na jaren van blootstelling aan koelmiddel of gewoon versleten raken door herhaaldelijk kabel assemblage cycli.Het hebben van de juiste vervanging bij de hand betekent dat een feedback fout wordt opgelost in minutenNiet dagen.

Productoverzicht

CA versus CB

De A63L-0001-0848-familie is verkrijgbaar in twee kabeluitgangconfiguraties.CA-variant(deze aansluiting) gaat rechtstreeks langs de as van de aansluiting uit de kabel ­ de kabel loopt rechtstreeks weg van de motor.CB-variantde uitgangen op 90 graden √ de kabel buigt loodrecht op de aansluitas af.

In nauwe installaties waar een kabel die axiaal loopt tegen een aangrenzende structuur zou raken, is het gebruik van een elektrische koppel in de motor niet mogelijk.de elleboog (CB) stijl is de praktische keuzeWanneer de axiale kabelrouting schoon en onbelemmerd is, is de rechte CA-stijl standaard.die zowel de connector als de kabel versnelt.

Wat deze connector inhoudt

De 10-pin-configuratie draagt alle signalen die nodig zijn voor de pulscoder (encoder) die is gemonteerd op FANUC Alpha i-servomotoren.

• Positiefeedbacksignalen de hoogresolutiepulsgegevens die de servoversterker precies laten weten waar de motoras te allen tijde is
• Backuplijnen voor batterijen— the low-current supply that preserves absolute position data in the encoder's memory when main power is off (critical for absolute pulse coder motors that eliminate the need for reference return on power-up)
• Serieel communicatielijnen- voor het FANUC-interfaceprotocol voor seriële encoders dat wordt gebruikt door de Alpha i-impulscoder
• Schild/grondverbindingen- essentieel voor geluidsdichtheid, aangezien deze signaalleidingen langs hoogstroommotorkabels in dezelfde kabelleiding lopen

Elke van die tien contacten moet schoon zijn, volledig ingebouwd en mechanisch beveiligd.of volledig asverlies en de foutpresentatie is vaak intermitterend, waardoor een marginale connector een van de moeilijkste fouten is om te diagnosticeren.

Compatibele servomotoren en -systemen

De A06B-6114-K200S-connector is ontworpen voor FANUC Alpha i-serie AC-servomotorencoderverbindingen, zoals gedocumenteerd in de FANUC Beta-serie en Alpha i-servomotorbeschrijvingshandboeken.Onder de gedocumenteerde compatibele motorreeksen waar deze aansluitingsvorm voorkomt, vallen::

• Servomotoren van de FANUC-serie Alpha i (families αiS en αiF)
• Servomotoren van de FANUC Beta-serie i (βiS-serie waarbij verbindingen op de L- en M-as worden gespecificeerd voor A06B-6114-H304 en aanverwante versterkers)
• FANUC-servomotoren die worden gebruikt met SVM-versterkermodules van de αi-serie (serie A06B-6114).
• Servomotoren voor robots in FANUC-robotcontrollers met behulp van standaard FSSB-servosystemen

De connector wordt gekoppeld aan de bijbehorende versterkerkabel via een standaard vergrendelingsmechanisme met een metalen omhulsel.een elektrische continuïteit en een mechanische retentie tegen toevallige ontkoppeling.

Wanneer deze connector op een werkorder verschijnt

In een drukke werkplaats verschijnt deze connector meestal in drie scenario's:

Planned kabel vervanging.Bij het vervangen van een verouderde encoderkabel, is het nodig om de afmetingen van de afmetingen te verbeteren.de aansluiting aan de motorzijde wordt meegeleverd of apart vervangen als de kabel nog bruikbaar is maar het aansluitpunt beschadigd is.

Ongeluk of mechanische schade.Een machine-crash die de encoder kabel strak trekt kan de connector lichaam beschadigen, duwen pinnen terug in de behuizing, of breken de vergrendeling shell.Het vervangen van alleen de motor-end connector en opnieuw beëindigen is vaak de snellereEen goedkopere oplossing.

Corrosie en contactverontreiniging.Metalen behuizing en goede zitplaatsen bieden een zinvolle bescherming, maar na jaren van gebruik,contactverontreiniging kan signaldegradatie veroorzakenDe vervanging van de aansluiting herstelt de oorspronkelijke contactkwaliteit.

Een paar woorden over vervangende stoffen en kwaliteit

De FANUC encoder signaal protocol is gevoelig. De pulscoder uitgangen seriële gegevens op hoge frequenties, en elke verhoogde contact weerstand, toegevoegde capaciteit van een slecht afgeschermde connector shell,Of dimensie-afwijkingen die mechanische spel op de contactinterface toelaten, zullen de signaalintegritie verminderen.Het gebruik van een dimensioneel compatibel, maar elektrisch minder goed vervangend apparaat lijkt in eerste instantie te werken, dan produceren intermitterende encoder alarmen onder thermische expansie, trillingen, of na een paar honderd flex cycli.

Voor een productiemachine zijn de kosten van een correct gespecificeerde aansluiting verwaarloosbaar ten opzichte van de kosten van een herhaling van de reparatie of een niet geplande spindle-down.

Vaak gestelde vragen

V1: Wat is het verschil tussen de A06B-6114-K200S en de A06B-6114-K200E?

Het S-suffix geeft een rechte (axiale) kabeluitgang aan de kabel loopt parallel aan de aansluitas wanneer hij het motor-einde verlaat.Het E-suffix geeft een elleboog (90 graden) configuratie waar de kabel loodrecht buigt. De A63L-0001-0848CA komt overeen met de rechte versie. Kies op basis van de beschikbare ruimte op de encoderpoort van uw motor en hoe de encoderkabel op de machine wordt geleid.

V2: Is de A06B-6114-K200S dezelfde aansluiting die op alle FANUC Alpha i servomotoren wordt gebruikt?

Deze connectorfamilie bestrijkt een breed scala aan motoren van de Alfa i- en Beta i-serie, maar FANUC gebruikt verschillende connectorspecificaties voor verschillende motorgeneraties en -families.Controleer altijd de compatibiliteit met de documentatie van uw specifieke motor of de bestaande aansluiting op de motor voordat u besteltVoor motoren in de αiS- en βiS-families die zijn gekoppeld aan versterkermodules van de 6114-serie, is de A06B-6114-K200S / A63L-0001-0848CA de gedocumenteerde motorzijde-feedbackconnector.

Vraag 3: Kan deze connector in het veld opnieuw worden afgesloten, of is een volledige vervanging van de kabel nodig?

De spelds worden in de aansluitingshulp gelast of gekrimp en een vakkundige kan de behuizing verwijderen.de kabels opnieuw klaarmakenDe kwaliteit van de beëindiging, in het bijzonder de afschermingscontinuïteit en de diepte van de pinnen, is echter van cruciaal belang.Een slecht gerectificeerde connector is vaak erger dan de oorspronkelijke foutVoor productiemachines is het gebruik van een vooraf geassembleerde kabel of een nieuwe connectorkit meestal betrouwbaarder dan het opnieuw beëindigen van het veld onder tijdsdruk.

V4: Welke FANUC-coder-alarmen wijzen meestal op een connectorprobleem in plaats van op een pulscoderfout?

The most common alarm pattern associated with a marginal connector is an intermittent SV0358 (disconnected encoder) or similar communication error that clears on power cycling or when the cable is physically disturbedEen alarm van de encoder dat consistent verschijnt, zonder dat de kabel beweegt, wijst eerder op een storing van de pulscoder of een batterijprobleem.Als het alarm kan worden gereproduceerd door de kabel in de buurt van de motor aansluiting te buigen, is de aansluiting of het eind van de kabel het eerste wat moet worden gecontroleerd en vervangen.

V5: Wat is de relatie tussen de onderdelennummers A06B-6114-K200S en A63L-0001-0848CA?

Beide nummers verwijzen naar dezelfde fysieke connector.Het A06B-6114-K200S is het FANUC-systeembestelnummer dat wordt gebruikt in de versterker- en kabeltoebehorencatalogi . Het A63L-0001-0848CA is het FANUC-onderdeelnummer voor de connector zelf op onderdeelniveau, dat een kruisverwijzing geeft naar de onderliggende JAE-connectorreeksbenaming (JN2DS10SL2-R).Bij inkoop bij leveranciers van FANUC op de aftermarket, zal elk nummer het juiste onderdeel identificeren, maar bevestig altijd dat het achtervoegsel CA (recht) versus CB (elleboog) overeenkomt met uw installatievereiste.
