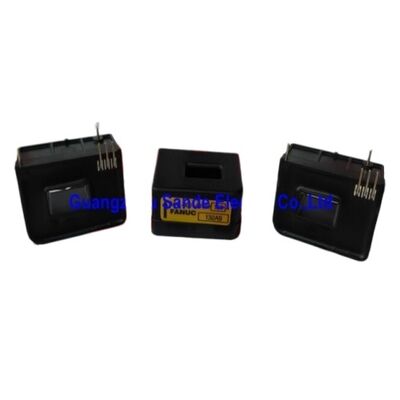

FANUC wederzijdse inductor A44L-0001-0165#150A A44L-0001-0165/150A

FANUC A44L-0001-0165#150A | Stroomsensor (spoel) — 150 A / stroomdetector voor servo- en spindelversterkers

Motorstroom: hier gemeten, overal geregeld

De A44L-0001-0165#150A is de 150A-stroomsensor van FANUC: de spoeldetector die de daadwerkelijke motorfasestroom meet die in een FANUC-servo of spindelversterker vloeit. Het achtervoegsel #150A specificeert de stroomsterkte: deze sensor is ontworpen om nauwkeurig stromen tot 150A RMS te meten, wat overeenkomt met het stroombereik van specifieke servo- of spindelversterkerklassen waarvoor deze sensor nodig is.

In een FANUC servo- of spindelaandrijfsysteem is de gesloten-lusstroomregeling van de frequentieregelaar afhankelijk van een nauwkeurige real-time meting van de motorstroom. De stroomsensor bevindt zich in het stroomcircuit: de motorfasekabels lopen door de ringkern van de sensor en de sensor geeft een proportioneel signaal af aan het stroomfeedbackcircuit van de aandrijving. Dit signaal vertelt de versterker precies hoeveel stroom er op elk moment naar de motor vloeit. Het servobesturingsalgoritme gebruikt deze meting om het koppel te regelen met de precisie die nodig is voor CNC-asbeweging en spilsnelheidsregeling.

Als de stroomsensor defect raakt of verkeerd leest, kan de versterker zijn huidige regellus niet goed sluiten. Het resultaat is doorgaans een overstroomalarm: de drive schakelt uit op basis van een valse stroommeting die als overstroom wordt weergegeven, of de werkelijke stroom wordt ongereguleerd en wordt echt overstroom. De foutmodus hangt af van het feit of de sensor nul aangeeft (fout in open circuit) of een onregelmatige waarde.

Belangrijkste specificaties

Het selecteren van de juiste stroomsterkte

Het achtervoegsel #150A is niet willekeurig: de stroomsterkte moet overeenkomen met de specifieke versterkermodule die de sensor bedient. Elk FANUC-servo- en spindelversterkermodel heeft een gedefinieerde nominale stroom, en de stroomsensor moet voor die nominale waarde worden gespecificeerd. Een sensor met een vermogen onder de piekstroomuitgang van de versterker kan in verzadiging raken of beschadigd raken. Een sensor die aanzienlijk hoger is beoordeeld dan de werkelijke stroom, levert proportioneel minder signaalresolutie op.

Beschikbare vermogens in de A44L-0001-0165-familiedekking: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A en 600A. Bevestig de vereiste classificatie in de onderhoudshandleiding van de FANUC-versterker of op het label op de geïnstalleerde sensor voordat u een vervanging bestelt.

Veelgestelde vragen

Vraag 1: Hoe wordt een defecte stroomsensor in een FANUC-aandrijfsysteem gediagnosticeerd?

Een defecte stroomsensor produceert doorgaans een overstroomalarm dat onmiddellijk verschijnt wanneer de aandrijving wordt ingeschakeld (voordat er daadwerkelijk aanzienlijke stroom kan vloeien) of produceert een as/spindel die onregelmatig werkt en de snelheid niet kan vasthouden. Inspecteer de sensor fysiek op barsten, brandplekken of mechanische schade. Vervangen door een sensor waarvan u zeker weet dat hij goed is en die dezelfde stroomsterkte heeft als bij de definitieve test. Als het overstroomalarm verdwijnt met de vervangende sensor, is het origineel defect.

Vraag 2: Kan de A44L-0001-0165#150A worden vervangen door een sensor met een andere stroomsterkte?

Nee. De stroomsterkte moet overeenkomen met de specificaties van de versterker. Een sensor van 200 A in een versterkerpositie van 150 A zou werken op een lager signaalniveau en biedt mogelijk geen adequate feedbackresolutie. Een sensor van 100 A in een versterkerpositie van 150 A zou verzadigen bij de piekstroom van de versterker. Gebruik altijd exact de nominale stroomsterkte die is gespecificeerd voor de geïnstalleerde versterker.

Vraag 3: Is de A44L-0001-0165 een Hall-effectsensor of een stroomtransformator?

De A44L-0001-0165 wordt beschreven als een stroomdetector van het spoeltype - een stroomtransformatorformaat. De motorfasekabel loopt door de ringkern en de sensor geeft een proportioneel signaal af via inductie. Hall-effect-stroomsensoren beschrijven hun output doorgaans als een DC-nauwkeurig signaal (in staat om zowel DC- als AC-stromen te meten), terwijl op transformatoren gebaseerde detectoren de AC-motorstroom meten - passend voor de AC-motorfasestroom in FANUC-servo- en spindelversterkers.

Vraag 4: Zijn er compatibiliteitsverschillen tussen de A44L-0001-0165-serie en andere FANUC-stroomsensorseries?

Ja. FANUC gebruikt verschillende stroomsensorseries voor al hun generaties aandrijvingen. De A44L-0001-0165 is de sensorserie voor zijn specifieke versterkerfamilie - andere sensorseries (verschillende A44L-nummers) kunnen fysiek vergelijkbaar zijn, maar hebben verschillende uitgangskarakteristieken of montagemogelijkheden. Controleer het volledige onderdeelnummer van de geïnstalleerde sensor voordat u een vervanging bestelt.

Vraag 5: Waar komt de A44L-0001-0165#150A vandaan?

Via de FANUC aftermarket voor aandrijfcomponenten: FANUC-dealers van versterkeronderdelen, reparatiespecialisten en geteste overtollige leveranciers. De A44L-0001-0165-serie met meerdere stroomwaarden is een standaard vervangingsitem op de FANUC-servo- en spilaandrijving-aftermarket. Geef het achtervoegsel #150A op: de huidige classificatie bepaalt de selectie.
