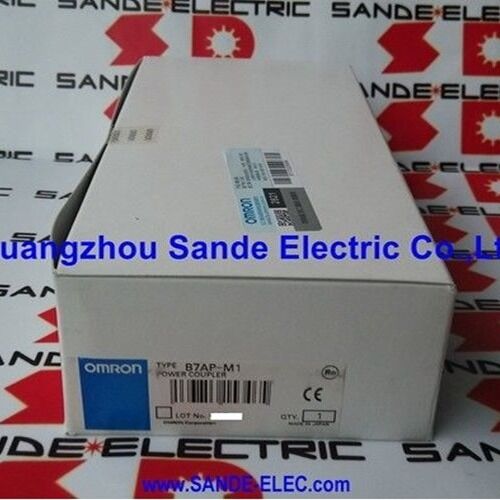

OMRON B7AP-M1 B7APMI Power Coupler, Moving Unit B7AP-M1 B7APM1

Omron B7AP-M1 | Bewegende Inductieve Power Coupler — B7A Serie, Draadloze Signaal- en Stroomtransmissie, 12 VDC, 38mA, IP67, 8mm Werkingsafstand, Draaitafels & Robotarmen

Overzicht

De Omron B7AP-M1 is de bewegende helft van Omron's B7AP inductieve power coupler paar. Het wordt gemonteerd op het roterende of bewegende deel van een machine — een draaitafel, een robotpols, een pallet die door een transportsysteem gaat — en staat tegenover zijn stationaire tegenhanger, de B7AP-S1, over een werkingsafstand van 8 mm.

Tussen deze twee cilindrische eenheden kruisen zowel schakelsignalen als DC-stroom de afstand zonder fysiek contact, via elektromagnetische inductie, waardoor de sleepringen en roterende elektrische connectoren die roterende machines anders zouden vereisen, worden geëlimineerd.

Het concept dat dit systeem aanpakt, is een van de werkelijk moeilijke problemen in industrieel machineontwerp: hoe elektrische stroom en stuursignalen te leveren aan een deel van de machine dat continu roteert of vertaalt ten opzichte van de rest van het systeem.

Sleepringen lossen dit mechanisch op, maar vereisen onderhoud — borstels slijten, contacten oxideren en de roterende interface wordt een betrouwbaarheidsprobleem dat evenredig is met de snelheid en de cyclische belasting die het ziet.

Draadloze inductieve koppeling vervangt het mechanische contact door een elektromagnetische luchtspleet, en het B7AP-paar doet dit terwijl het binnen IP67 blijft — een beschermingsgraad die directe waterstralen en tijdelijke onderdompeling tolereert, relevant in natte machineomgevingen.

De B7AP-M1 is specifiek de bewegende eenheid.

Het ontvangt stroom van de B7AP-S1 (die is aangesloten op de 24V netvoeding) via de inductieve koppeling, en gebruikt die ontvangen stroom om de B7A Input Unit te bekrachtigen die aan de bewegende zijde van de machine is gemonteerd.

De B7A Input Unit leest signalen van naderingssensoren, mechanische schakelaars of andere tweeledige sensoren die op de bewegende assemblage zijn gemonteerd, en zendt die signaalstatussen terug via de inductieve koppeling naar de B7A Output Unit aan de stationaire zijde, waar ze digitale ingangen worden voor de PLC of controller.

Belangrijkste Specificaties

Hoe het Systeem Werkt — Stroom- en Signaalstroom

Het B7AP-systeem werkt via een speciale elektromagnetische koppelingsarchitectuur die zowel stroom als signalen tegelijkertijd over de luchtspleet transporteert, of alleen signalen als er een onafhankelijke voeding op de bewegende zijde is voorzien.

Stroomstroom: De B7AP-S1 (stationair) genereert het elektromagnetische veld vanuit zijn 24V DC-voeding, en zendt stroom inductief over de 8 mm spleet naar de B7AP-M1 (bewegend). De B7AP-M1 ontvangt deze stroom en levert deze op 12V DC aan de aangesloten B7A Input Unit en eventuele tweeledige sensoren.

Dit betekent dat de sensoren en de ingangseenheid aan de roterende zijde draaien zonder batterijen en zonder enige bedrade stroomverbinding vanaf het stationaire frame.

Signaalstroom: De B7A Input Unit aan de bewegende zijde leest de statussen van aangesloten sensoren (alleen AAN/UIT-signalen — het B7A-systeem transporteert geen analoge waarden).

Het codeert deze statussen en zendt ze terug via de inductieve koppeling naar de B7A Output Unit aan de stationaire zijde, met behulp van een tijd-gedeeld multiplexschema.

De B7A Output Unit presenteert de gedecodeerde signalen als PLC-compatibele logische uitgangen.

Transmissiecapaciteit: Wanneer de B7AP tegelijkertijd stroom en signalen verzendt, kunnen maximaal 10 ingangspunten tegelijk actief zijn (beperkt door het 38mA stroombudget: 3,8mA × 10 punten).

Wanneer er een onafhankelijke voeding voor de bewegende zijde is voorzien, kunnen maximaal 16 ingangspunten worden verzonden.

8 mm Werkingsafstand — Installatieprecisie

De specificatie van de werkingsafstand van 8 mm ±1,5 mm is de kritieke installatieparameter. De twee koppelingsvlakken moeten gescheiden zijn door tussen 6,5 mm en 9,5 mm om betrouwbare transmissie te behouden. Onder 6,5 mm neemt het risico op fysiek contact toe naarmate de bewegingstoleranties van de machine worden uitgeoefend; boven 9,5 mm verslechtert de kwaliteit van de signaal- en stroomtransmissie en kan deze volledig uitvallen.

Omron's B7AP-S1 bevat een installatiehulpstuk — een fysiek gereedschap dat met de stationaire eenheid wordt geleverd om de juiste afstand tijdens de installatie te verifiëren.

De B7AP-M1 bevat een bedieningsindicator-LED die oplicht wanneer deze zich binnen het bruikbare transmissiebereik van de B7AP-S1 bevindt, wat een real-time visuele bevestiging biedt tijdens de installatie van de machine en na onderhoud waarbij de montagepositie van een van de eenheden is verplaatst.

Hoekige uitlijning moet ook worden gecontroleerd: de twee koppelingsvlakken moeten binnen 2° parallel zijn. Het overschrijden van deze hoektolerantie veroorzaakt progressieve signaaldegradatie.

De M30 × 1,5 montage schroefdraad met borgmoer zorgt voor een veilige positionering zodra de juiste afstand en uitlijning zijn ingesteld; het aanhaalmoment van de moer is maximaal 39 N·m.

Niet-metalen Object Doorvoer

De B7AP-M1 en B7AP-S1 zenden signalen en stroom door niet-metalen objecten (kunststof, glas, hout) die tussen de koppelingsvlakken zijn geplaatst.

Dit kenmerk maakt systeemontwerpen mogelijk waarbij een fysieke barrière — een beschermkap, een inspectievenster, een structurele wand — de stationaire en bewegende zijden moet scheiden, terwijl het signaalpad behouden blijft.

De afstand tussen de koppelaars (inclusief het niet-metalen materiaal) moet nog steeds binnen de werkingsafstand van 8 mm blijven; het niet-metalen materiaal is effectief onzichtbaar voor het elektromagnetische veld.

Metalen objecten in de spleet zullen de transmissie verstoren of blokkeren — de B7AP is niet compatibel met metalen barrières tussen de koppelingsvlakken.

Evenzo moeten parallelle B7AP-paren minimaal 60 mm van elkaar worden gescheiden om wederzijdse interferentie tussen aangrenzende systemen te voorkomen.

Toepassingen

Het B7AP-systeem pakt de bedradingsuitdagingen van verschillende specifieke machine-architecturen aan:

Draaitafels en indexeertafels: Pallet- of werkstukdraaitafels die roteren om onderdelen naar meerdere stations te presenteren, zijn de canonieke B7AP-toepassing.

De bewegende zijde draagt naderingssensoren die de aanwezigheid van onderdelen of de oriëntatie van de pallet detecteren; deze signalen moeten de controller bereiken zonder dat draden in de knoop raken.

Robotpolsen en eindeffectoren: Robotarmen die hun polsgewrichten meer dan 360° laten roteren, kunnen geen kabelroutes gebruiken die zouden oprollen en breken.

De B7AP inductieve interface elimineert het probleem van oprollende kabels en transporteert grijpersignalen en stroom over het roterende polsgewricht.

Pallettransportsystemen: Pallets die hun eigen sensoren (onderdelendetectie, aanwezigheid van referentiepen) meedragen door een transportlus, kunnen B7AP-koppelaars gebruiken op gedefinieerde lees-/schrijfposities langs het transport, waar de stationaire eenheid is uitgelijnd met de bewegende eenheid van de pallet voor gegevensuitwisseling zonder fysieke dockingconnectoren.

Veelgestelde Vragen

V1: Kan de 2m voorgemonteerde kabel van de B7AP-M1 worden verlengd om de B7A Input Unit te bereiken als de montageafstand dit vereist?

Nee. De specificatie van de B7AP-M1 verbiedt expliciet verlengkabels op de kabel van de bewegende eenheid.

De 2m kabel moet worden gebruikt zoals geleverd.

Als de B7A Input Unit niet binnen 2m van de montagepositie van de B7AP-M1 op de bewegende assemblage kan worden geplaatst, moet de mechanische lay-out worden herzien zodat de ingangseenheid dichter bij de koppelaar wordt gemonteerd.

De B7AP-S1 (stationaire eenheid) kan daarentegen een verlengkabel gebruiken met een geleiderdoorsnede van minimaal 0,75 mm² om zijn B7A Output Unit te bereiken op afstanden tot 100 m kabellengte.

V2: De transmissievertraging is 19,2 ms standaard / 31 ms maximaal. Is dit acceptabel voor PLC I/O waar snelle respons nodig is?

De standaardvertraging van 19,2 ms vertegenwoordigt de extra latentie die de tijd-gedeelde multiplextransmissie van de B7AP toevoegt aan het signaalpad, bovenop de scan cyclus van de PLC en de standaard I/O-responstijden.

Voor de meeste detectietaken op basis van naderingssensoren — aanwezigheid van onderdelen, palletoriëntatie, identificatie van werkstukken — ligt deze vertraging ruim binnen de acceptabele grenzen, aangezien de mechanische gebeurtenissen die worden waargenomen zich over tijdschalen van honderden milliseconden of langer afspelen.

Voor toepassingen die een snellere signaalrespons vereisen (bijv. detectie van noodstop, snelle positiedetectie voor bewegingsregeling), moet de vertraging van het B7AP-systeem worden geëvalueerd ten opzichte van de timingvereisten van de toepassing, en kunnen snellere alternatieven zoals directe bedrade verbindingen nodig zijn.

V3: Wat gebeurt er met de uitgangen op de B7A Output Unit als de B7AP-M1 buiten bereik raakt tijdens machinebedrijf?

Wanneer de B7AP-M1 buiten het transmissiebereik raakt — ofwel te ver van de B7AP-S1 of buiten tolerantie uitgelijnd — detecteert de B7A Output Unit een transmissiefout. Het gedrag van de foutafhandeling is afhankelijk van het geselecteerde B7A Output Unit model: bij LOAD-OFF modellen schakelen alle uitgangen uit wanneer een transmissiefout wordt gedetecteerd, waardoor onverwachte belastingbeveiliging wordt voorkomen.

Bij modellen met selecteerbare foutverwerking configureert de gebruiker de foutrespons tijdens de ingebruikname.

Het foutuitgangssignaal op de B7A Output Unit activeert ook, wat als diagnostische ingang naar de PLC kan worden bedraad.

V4: De minimale koppelingsinterface tijd wordt vermeld als 0,3 seconden. Wat betekent dit operationeel?

Dit is de minimale tijd dat de B7AP-M1 binnen het transmissiebereik van de B7AP-S1 moet blijven voor een volledige en geldige signaaluitwisseling. Als de bewegende zijde sneller dan 0,3 seconden door het veld van de stationaire eenheid gaat — zoals kan gebeuren op een snelle indexeertafel waarbij de pallet voorbij veegt in plaats van te stoppen — kan het systeem mogelijk geen volledige leescyclus voltooien.

Machineontwerpen die de B7AP gebruiken voor het lezen van bewegende sensoren moeten ervoor zorgen dat de koppelingsuitlijningstijd op elke leespunt minimaal 0,3 seconden bedraagt, wat doorgaans wordt bereikt door de beweging op elk leespunt te pauzeren.

V5: Is de B7AP-M1 compatibel met drieledige (NPN of PNP) sensoren, of alleen met tweeledige sensoren?

De B7A Input Unit die is aangesloten op de B7AP-M1 ondersteunt alleen tweeledige sensorverbindingen (tweeledige naderingssensoren, magnetische reed-schakelaars, mechanische eindschakelaars). Drieledige NPN- of PNP-sensoren kunnen niet worden aangesloten op de standaard B7A Input Unit aan de B7AP-M1 zijde.

Compatibiliteit met drieledige sensoren is alleen beschikbaar als zowel de B7A Input Unit als de B7A Output Unit zijn aangesloten met onafhankelijke voedingen — een configuratie die verschilt van de standaard B7AP-voeding.

Voor toepassingen die drieledige sensorinputs aan de bewegende zijde vereisen, moet de configuratie met onafhankelijke voeding worden gepland en gedocumenteerd tijdens de ontwerpfase van het systeem.
