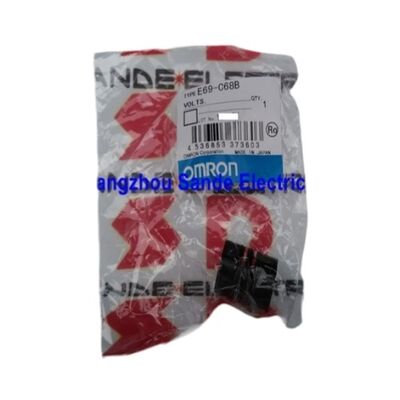

Omron E69-C68B Schachtkoppeling voor Rotary Encoders 6 mm tot 8 mm Ontwerp met verschillende einddiameters

Deelnummer:E69-C68B

Vervaardiger:Omron

Serie:E69

Type:Schachtkoppeling met verschillende einddiameter

- Het is niet leuk.6 mm × 8 mm

Materiaal:Glasversterkte PBT + Messing Bushings

Naleving:RoHS

Een roterende encoder op een as van een machine makkelijk monteren klinkt eenvoudig Omron E69-C68Bis de koppeling die precies dat probleem oplost: een speciaal ontworpen as koppel accessoire van Omron's E69 serie die een brug over een6 mm encoder as naar een 8 mm machine as, waardoor ingenieurs hun roterende encoders van de E6-serie kunnen aansluiten op een breder scala aan apparatuur zonder hun toevlucht te nemen tot aangepaste adapters of geïmproviseerde oplossingen.

Kleine rol, belangrijke functie.

Wat deze koppeling doet

Elke roterende encoder heeft een mechanische verbinding nodig tussen zijn eigen as en het roterende onderdeel dat hij meet.Het is het onderdeel dat bepaalt of uw positie feedback blijft schoon en nauwkeurig gedurende duizenden bedrijfsuren of introduceert trillingen, radiale uitloop en vroegtijdige slijtage van de encoder.

De E69-C68B is eenkoppelingen met verschillende einddiameters, wat betekent dat één boor accepteert de6 mm encoderasDe andere kant heeft een8 mm aandrijfas. This asymmetric design is specifically engineered for situations where the encoder and the shaft it needs to couple with are different diameters — a common real-world scenario in retrofit installations, systeemupgrades, of multi-source machine ontwerpen.

Technische specificaties

Compatibele Omron-encodermodellen

De E69-C68B is gevalideerd voor gebruik met de volgende Omron-roterende encoderreeks:

• E6B2-C
• E6C2-C️ een inkrementele codeerder met een diameter van 50 mm
• E6C3-C️ een inkrementele codeerder met een diameter van 50 mm
• E6D-C een serie inkrementele codeerders
• E6CP-A️ absolute encoder (type cam positioner)
• E6C3-A️ absolute codeerreeks

Als uw toepassing een van deze modellen met een machineas met een diameter van 8 mm gebruikt, is de E69-C68B het juiste Omron-accessoire voor de aansluiting.

Ontwerpkeuzes die het begrijpen waard zijn

Glasversterkt PBT hars lichaam.Sommige ingenieurs grijpen instinctief naar metalen koppelingen, maar voor roterende encodertoepassingen is de lichte harsconstructie opzettelijk.lager traagheidsmoment, waardoor de rotatiebelasting op de interne lagers van de encoder wordt verminderd.Minder dragerbelasting leidt rechtstreeks tot een langere levensduur van de codeerder .

Messing buizen bij beide boringen.De gezette schroeven zijn tegen messing inzetstukken en niet rechtstreeks op het kunststof lichaam aangebracht, waardoor de klemkracht effectief wordt geconcentreerd, de vervorming van de opening in de loop van de tijd wordt voorkomen,en houdt grip op beide assen zonder het ontwikkelen van spel als de koppeling leeftijden.

Vier M4 zeshoekige schroeven.De hex-sleutel bevestiging zorgt voor een gecontroleerde, gelijkmatige druk rond elke as.de gezette schroeven houden de koppeling positief vast tegen axiale uittrek, die van belang is in toepassingen waar trillingen of schacht uitloop anders een pers-fit los over de tijd zou kunnen werken.

Waar deze koppeling wordt gebruikt

De E69-C68B verschijnt overal waar Omron E6-serie encoders moeten worden aangesloten op apparatuur met 8 mm assen:

Vervoer- en materiaalverwerkingslijnen- verbinding van E6B2-C- of E6C2-C-encoders met vervoerrollerschachten voor snelheids- en positiebewaking

Verpakkingsmachines️ terugkoppeling van de positie van de voedingsas waarbij de machineas 8 mm en de codeerder 6 mm is

motorproefbanken- montage van encoders op motoruitgangsassen voor snelheidscontrole

cam positioneringssystemen- koppeling van absolute encoders E6CP-A aan verwerkingsmachines voor het controleren van de rotatiecampositie

Projecten voor retrofit en modernisering- vervanging van versleten of beschadigde koppelingen op bestaande encoderinstallaties zonder vervanging van de encoder of machineas

Noot over de bronnen

De E69-C68B is een standaard catalogusartikel in het encoder accessoire assortiment van Omron.E69-C610BDe volledige E69-koppelingsfamilie behandelt meerdere combinaties van encoder-naar-asdiameter binnen dezelfde ontwerpstandaard van de E69-serie.

Veelgestelde vragen

Q1: Is de E69-C68B een roterende encoder of een encoder accessoire?

Het is eenaanhangsel voor askoping- Niet een encoder zelf.De E69-C68B is ontworpen om een draaiende encoder van Omron (6 mm as) mechanisch aan te sluiten op een machineas (8 mm as) zodat de encoder de rotatie van de aangesloten apparatuur kan metenHet behoort tot Omron's E69 serie accessoires.

V2: Welke kant van de koppeling is verbonden met de encoder en welke met de machineas?

De6 mm-boor verbindt zich met de encoder-as, en de8 mm-boor verbindt met de machine of aandrijfasBeide uiteinden worden bevestigd met behulp van M4 zeshoekige set schroeven, twee per boorzijde, die na uitlijning worden gespannen met een zeshoekige sleutel.

V3: Waarom is het koppelingslichaam van hars en niet van metaal?

De met glas versterkte PBT-harsconstructie zorgt ervoor dat de koppeling licht blijft, waardoor het traagheidsmoment wordt geminimaliseerd en de mechanische belasting op de interne lagers van de encoder wordt verminderd.Dit verlengt de levensduur van de encoderDe messingbuizen in elke boor zorgen voor de klemhoudendheid waar het daadwerkelijk nodig is, zonder onnodige massa toe te voegen aan de roterende montage.

V4: Kan de E69-C68B worden gebruikt met andere Omron-encoders dan die vermeld?

De compatibiliteitstabel van Omron valideert specifiek de E69-C68B voor de encodermodellen E6B2-C, E6C2-C, E6C3-C, E6D-C, E6CP-A en E6C3-A.Het gebruik ervan met encoders buiten deze lijst wordt niet aanbevolen, tenzij de asdiameter, de geometrie van de flens en de montage zijn onafhankelijk bevestigd dat ze compatibel zijn.

V5: Wat is het verschil tussen de E69-C68B en de E69-C610B?

Deze twee koppelingen hebben in de serie E69 verschillende einddiameter.E69-C68Bverbindt een 6 mm encoder as met een8 mmDe machinaal as.E69-C610Bverbindt een 6 mm encoder as met een10 mmSelecteer het model dat overeenkomt met de werkelijke diameter van de as aan de machinezijde.
