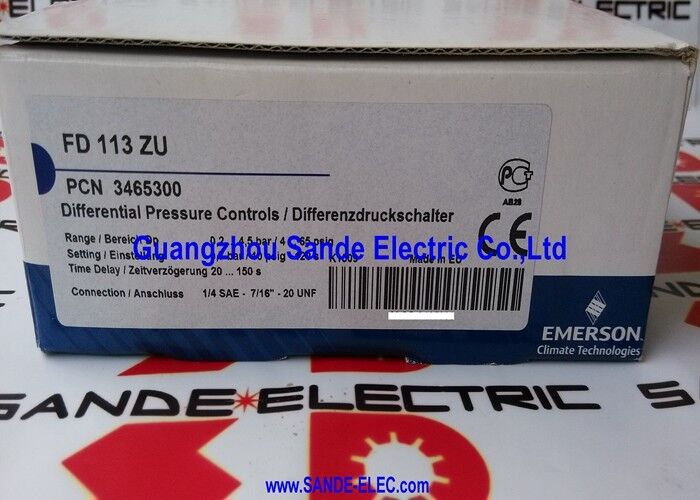

Olie-drukverschilregelaar FD113ZU Alco-drukregelaar

FD113ZU. Olie druk veiligheidscontrole 465 PSI, 20150 seconde verstelbare vertraging, compressor bescherming

Deelnummer:FD113ZU

Productsoort:Veiligheidscontrole van de oliedruk

Drukbereik:4 ‰ 65 PSI (0,3 ‰ 4,5 bar)

Verstelbare vertraging:20 ̇ 150 seconden (ZU-type)

Drukverbinding:7/16"-20 UNF man

Voerspanning:24240V wisselstroom/stroomstroom

Reset:Onmiddellijk.

Bescherming:IP40

Bescherming met ingebouwd opstartvenster

De FD113ZU is niet zomaar een drukknop, het is een veiligheidsregeling die speciaal is ontworpen voor compressor smeersystemen.Een standaard drukschakelaar die gaat als de oliedruk te laag daalt, zet elke keer een compressor uit.De FD113ZU kan dit met een instelbare vertraging van 20 tot 150 seconden doen.De druk krijgt de tijd om zich te vestigen., en het apparaat gaat alleen af als de oliedruk binnen dat venster niet een veilig niveau bereikt.

Als je de vertraging te kort zet, krijg je lastige ritten op koude ochtenden als de olie dik is en de druk langzaam opbouwt.Stel het correct in en de bediening doet wat het hoort te doen.: het normale startgedrag negeren en echte oliedrukfouten opvangen die lagers zouden beschadigen.

De ZU-benaming in het onderdeelnummer identificeert de verstelbare vertraging van de FD113-familie.Het bereik van 20 ∼ 150 seconden bestrijkt het startgedrag van de meeste onder druk gesmeerde schroefcompressoren.

Praktische details

De 7/16"-20 UNF drukverbinding is standaard in koel- en lichte commerciële compressorpakketten.Het brede spanningsbereik 24 tot 240V AC/DC maakt de FD113ZU compatibel met de meeste besturingscircuits zonder stap-down transformator.

IP40-bescherming is voldoende voor installaties in panelen en gesloten eenheden, maar is niet bestemd voor buitenwerk of wassen.

Onmiddellijke reset betekent dat de bedieningsbediening opnieuw wordt ingesteld zodra de oliedruk weer boven de drempel ligt. Na een drukherstel is geen handmatige reset vereist.Dit is geschikt voor systemen waar de fout automatisch wordt opgelost (zoals een korte drukdaling die zichzelf corrigeert), maar betekent dat de machine zonder tussenkomst van de bediener opnieuw kan worden gestart als de druk hersteld is. Bevestig of het systeemontwerp een handmatige reset in het geval van een trip verwacht.

Belangrijkste specificaties

Veelgestelde vragen

V1: Wat is de aanduiding ZU in FD113ZU?

ZU identificeert de verstelbare versie van de veiligheidsregeling voor de oliedruk FD113.die kan worden ingesteld op de oliedrukopbouwtijd van de specifieke compressorAndere FD113-varianten gebruiken vaste vertragingen.

V2: Waarom is de vertraging van de compressorbescherming van belang?

Een veiligheidscontrole zonder startvertraging zou de compressor laten draaien voordat de oliedruk het bedrijfsniveau bereikt.Het veroorzaakt voortdurende valse uitschakelingen.Het vertragingvenster maakt een normale drukopbouw mogelijk en beschermt de compressor als de druk binnen die termijn niet een veilig niveau bereikt.

V3: De compressor gaat kort na opstarten op koude ochtenden aan. Kan de FD113ZU-vertraging verkeerd worden ingesteld?

Koude olie is meer viskeus en duurt langer om te circuleren, dus druk bouwt langzamer op op koude starts.Als de vertraging is ingesteld op het kortere eind van het bereik en de compressor zich in een koude omgeving bevindtVerhoog de vertraging en observeer of het startgedrag verandert.

Vraag 4: Wat gebeurt er als de FD113ZU afgaat?

Het uitgangscircuit gaat open, verwijdert stroom uit de compressor en sluit het systeem af.de bediening wordt opnieuw gesloten zodra de oliedruk weer boven de drempel ligt.Als de onderliggende fout aanhoudt, herhaalt de cyclus zich en wordt het probleem snel duidelijk.

V5: Wat moet worden gecontroleerd voordat een vervangende FD113ZU wordt besteld?

Bevestig het geïnstalleerde onderdeelnummer, verifieer of het drukbereik (465 PSI) correct is voor de toepassing, controleer de aansluitdraad (7/16"-20 UNF) en bevestig de regelspanning.Controleer ook de vertraging instelling op de geïnstalleerde unit, zodat het kan worden afgestemd op de vervanging.
