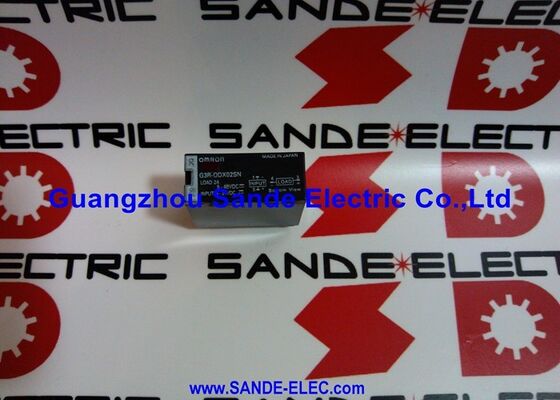

OMRON G3R-ODX02SN Solid State Relay 5-48VDC Belasting 2A met montagebasis G3RODX02SN G3R-ODXOP2SN

Omron G3R-ODX02SN | G3R-I/O-serie DC solid-state relais — 2 A / 4–60 V DC belasting / 5–24 V DC regeling / 4.000 V isolatie / LED

I/O-interface SSR — Directe sensor-naar-belasting-schakeling

De G3R-ODX02SN komt uit de G3R-I/O-serie van Omron: solid-state relais die speciaal zijn ontworpen voor de rol van I/O-interface: het rechtstreeks schakelen van DC-belastingen vanaf sensoruitgangssignalen zonder tussenrelais of signaalversterker. De stuuringang accepteert 5–24 V DC over het typische uitgangsspanningsbereik van de sensor. Een PNP-nabijheidssensoruitgang, een PLC-transistoruitgang of een GPIO van een microcontroller: ze worden allemaal rechtstreeks aangesloten op de stuuringang van de G3R-ODX02SN met hun eigen signaalspanningen.

De belastingsuitgang schakelt 4–60V DC bij maximaal 2A. Dit omvat het volledige bereik van 5V logische belastingen, 12V DC actuatoren, 24V DC elektromagneten en 48V DC industriële belastingen van één enkel relaistype. Willekeurige inschakelmodus – niet-nuldoorgang – schakelt de belasting onmiddellijk bij activering van de stuuringang, zonder te wachten op een huidige nuldoorgang. Voor DC-belastingen is nuldoorgangsschakeling niet van toepassing (DC heeft geen AC-nuldoorgang), dus willekeurig schakelen is de juiste bedrijfsmodus.

Belangrijkste specificaties

4.000VI/O-isolatie en G2R-1-S-socketcompatibiliteit

De fotocoupler-isolatie tussen ingangs- en uitgangscircuits biedt een diëlektrische sterkte van 4.000 V — conform de VDE 0884-koppelingsvereisten. Dit isolatieniveau ondersteunt aansluiting op circuits waarbij de besturingsingang en belastinguitgang op aanzienlijk verschillende referentiepotentialen werken, en biedt bescherming tegen transiënten vanaf de belastingzijde die het besturingscircuit bereiken.

De G3R-ODX02SN maakt gebruik van hetzelfde 5-pins stopcontact als het G2R-1-S-vermogensrelais van Omron. Panelen die al gebruik maken van G2R-1-S-sockets (P2RF-05, P2RFZ-05 of P2RF-05-PU push-in) accepteren de G3R-ODX02SN rechtstreeks. Dankzij deze compatibiliteit kan solid-state-schakeling de mechanische contactschakeling vervangen in een bestaande paneelindeling zonder nieuwe bedrading. Het G70A I/O-klemmenblok accepteert ook rechtstreeks G3R-I/O-modules.

Veelgestelde vragen

V1: Wat is het verschil tussen de G3R-ODX02SN en de G3R-OD201SN?

Beide zijn G3R-I/O solid-state relais met gelijkstroomuitgang en dezelfde 5-24VDC stuuringang en 2A belastingsstroom. De G3R-ODX02SN kan een belastingsspanning van 4–60 V DC aan; de G3R-OD201SN verwerkt een belastingsspanning van 40–200 V DC bij 1,5 A. Selecteer op basis van de voedingsspanning van de belasting: de ODX02SN voor 5V/12V/24V/48V DC-belastingen, de OD201SN voor 48-200V DC-belastingen.

Vraag 2: Wat geeft de LED-indicator op de G3R-ODX02SN weer?

De LED gaat branden wanneer de stuuringang wordt geactiveerd: het relais staat AAN en schakelt stroom naar de belasting. Deze visuele indicator bevestigt de activering van het relais zonder testapparatuur, wat handig is tijdens de inbedrijfstelling en foutdiagnose. Een LED die brandt terwijl er geen belastingsstroom vloeit, geeft aan dat het relais is ingeschakeld, maar dat het belastingscircuit open is.

Vraag 3: Kan de G3R-ODX02SN rechtstreeks worden gebruikt met een PLC-transistoruitgang?

Ja. PLC NPN- of PNP-transistoruitgangen bij 24V DC worden rechtstreeks op de stuuringang aangesloten. De ingang is geschikt voor 5–24 V DC en trekt een kleine stroom binnen het bereik van standaard PLC-transistoruitgangen. Binnen het stuurspanningsbereik van 5–24 V DC is geen stroombegrenzende weerstand vereist.

Vraag 4: Wat zorgt ervoor dat het relais niet wordt uitgeschakeld (de belasting blijft ingeschakeld)?

Veelvoorkomende oorzaken: stuuringangsspanning hoger dan 1V DC als gevolg van transistorlekkage uit het aandrijfapparaat (voeg een pull-down-weerstand toe aan de stuuringang); spanning geïnduceerd door aangrenzende geleiders in een kabelbundel wanneer besturings- en belastingskabels dezelfde leiding delen (afzonderlijke besturings- en belastingskabels). Interne SSR-storing (meestal door aanhoudende overbelasting of overmatige stroomstoot) kan ook een permanent geleidende uitgang veroorzaken.

Vraag 5: Wat is de maximale inschakelstroom die de G3R-ODX02SN aankan?

Het relais is bestand tegen 8A voor een stroomstoot van 10 ms. Dit omvat de inschakelstroom van capacitieve en kleine inductieve DC-belastingen. Voor belastingen met een hogere inschakelstroom (grote gelijkstroommotoren, grote condensatorbanken) moet u de piekinschakelstroom en -duur vergelijken met deze classificatie. Herhaalde inschakelgebeurtenissen aan de limiet van de nominale waarde verkorten de levensduur van de SSR door cumulatieve thermische belasting op het uitgangsschakelelement.
