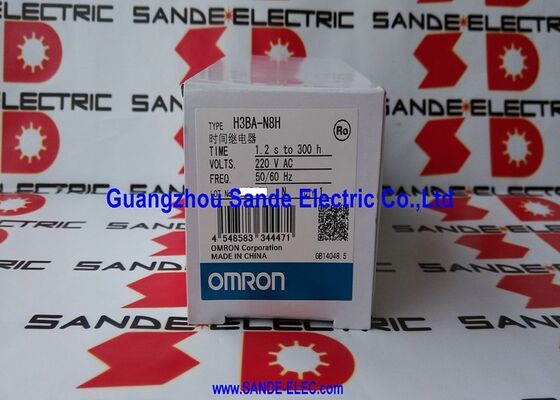

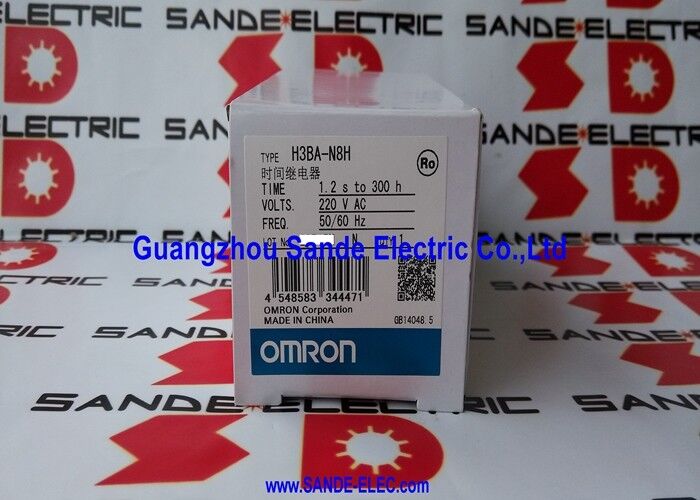

Omron-tijdrelais H3BA-N8H H3BAN8H

Omron H3BA-N8H∙ Solid-State Multi-Range Timer ∙ 0.05 s tot 300 h / 5A / SPDT-DPDT / 8-Pin / 48×48mm Panel

Deelnummer:H3BA-N8H

Vervaardiger:Omron Corporation (Japan)

Serie:H3BA-N

Een breed tijdsbereik, schakelbare output van enkele seconden tot honderden uren op één eenheid

De H3BA-N8H is geschikt voor timing-toepassingen van 0,05 seconden tot 300 uur, een tijdspanne die zowel snelle machine-sequencing als multi-uur procestiming met dezelfde hardware verwerkt.Er is geen behoefte aan afzonderlijke tijders voor korte en lange afstand.; deze enkele eenheid bestrijkt de volledige lengte van de door haar te selecteren tijdsbereiken, waarbij het gewenste bereik wordt ingesteld door de bereikkeuzes op de voorzijde.

De output selector is het onderscheidende kenmerk van de H3BA-N8H ten opzichte van een eenvoudiger timer: the same unit can produce a time-limit SPDT output (one changeover contact on the timed output) or switch to time-limit DPDT mode (two changeover contacts on the timed output) depending on the circuit requirementVoor het 8-pins model,de twee beschikbare werkwijzen zijn ON-vertraging en ON-vertraging met onmiddellijk contact, waarbij het onmiddellijke contact onmiddellijk bij het inschakelen wordt geactiveerd, terwijl de tijdslimiet van het contact vertraagt..

Het 48×48mm frontale paneel past in de 1/16 DIN-afsnijdstandaard die wordt gevonden in Omron's H3-serie timers, signaalconditioners en vergelijkbare paneelmontage componenten.De voorzijde van de indicator toont onafhankelijk van elkaar de status van aan- en uitgang.

Belangrijkste specificaties

H3BA-N8H vs. H3BA-N (11-Pin)

Het 8-pin model dekt de meerderheid van de ON-vertraging toepassingen. Het 11-pin model voegt flikker ON-start, flikker OFF-start, interval, en signaal off-vertraging modi voor circuits die deze functies vereisen.Selecteer op basis van de vereiste bedrijfsmodus.

Veelgestelde vragen

V1: Wat is het verschil tussen de H3BA-N8H en de H3BA-N (11-pin)?

De 8-pin H3BA-N8H biedt twee werkwijzen: ON-vertraging en ON-vertraging met onmiddellijk uitgangscontact. De 11-pin H3BA-N biedt zes werkwijzen waaronder flikker ON-start, flikker OFF-start,IntervalDe twee modellen gebruiken verschillende stopcontacten en zijn niet uitwisselbaar in een bestaande stopcontactinstallatie.

V2: Hoe wordt het tijdsbereik ingesteld op de H3BA-N8H?

Het tijdsbereik wordt ingesteld met behulp van de bereik selector aan de voorzijde van de timer.Omron biedt optioneel instelringe (afzonderlijk besteld) om de wijzerplaat tot een vast bereik te beperken .

V3: Kan de H3BA-N8H wisselen tussen SPDT en DPDT-uitgang?

Ja, de uitslagtype-selectie op de voorzijde van de H3BA-N8H schakelt met behulp van een schroevendraaier tussen de tijdslimiet-SPDT-uitgang en de tijdslimiet-DPDT-uitgang.Deze selector schakelt ook de bedrijfsmodus tussen ON-vertraging en ON-vertraging met onmiddellijk contactEr is geen verandering van de bedrading vereist, alleen de plaats van de selector verandert.

V4: Welk stopcontact is nodig voor de H3BA-N8H?

Het 8-pin model vereist de P2CF-08 (back-connecting) of P3G-08 (track-mounting front-connecting) stopcontact.De stopcontacten zijn niet bij de timer inbegrepen en moeten apart worden besteld..

V5: De timer-uitgang wordt niet geactiveerd op het ingestelde tijdstip.

Controleer of de voedingsspanning aanwezig is en binnen het nominale bereik. Controleer of de bereikselektor is ingesteld op het juiste tijdsbereik voor de vereiste vertraging. Zorg ervoor dat de tijdsdialinstelling niet minimaal is.Als de timer een start-/poortinvoer gebruikt (pin 2), wordt gecontroleerd of het invoersignaal correct is aangebracht. Voor de ON-vertraging moet voor de ingestelde duur continu stroom worden aangebracht voordat de uitgang wordt geactiveerd.
