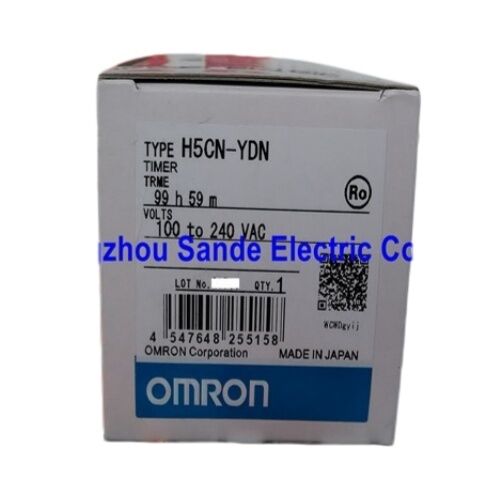

Omron H5CN-YDN H5CNYDN Timer U

Omron H5CN-YDN Digitale ON-vertragingstimer, 8-pin

Productbeschrijving

De Omron H5CN-YDN is een compacte digitale timer die is gebouwd voor industriële bedieningspanele die een duidelijke tijdinstelling, stabiele ON-vertraging en eenvoudige integratie in bestaande machine-logica nodig hebben.

Het behoort tot de H5CN-serie van miniatuur 48 × 48 mm timers en maakt gebruik van een aftellen-display dat de resterende tijd weergeeft terwijl de eenheid richting nul loopt,die vooral nuttig is voor gebruikers die een onmiddellijk visueel beeld willen krijgen van de procestijd tijdens de installatie en de dagelijkse werking.

In praktische toepassingen past dit model goed in verpakkingsapparatuur, kleine procesmachines, assemblage stations, nutspanelen,en algemene automatiseringssystemen waarbij een eenvoudige en betrouwbare power-on-delay-functie de voorkeur heeft boven complexere multifunctionele timing-apparaten.

De H5CN-YDN maakt gebruik van de N-modus werking, een 4-cijferig 7-segment LED-display met een karakterhoogte van 10 mm,en een thumbwheel-stijl tijdinstelling interface die blijft gemakkelijk te lezen en aan te passen op de fabriek vloer.

Een belangrijke kracht van deze timer is het evenwicht tussen compacte afmetingen en industriële bruikbaarheid.

De H5CN-serie ondersteunt een breed voedingsbereik, en het H5CN-YDN-model is vermeld in het bereik van 1 minuut tot 99 uur 59 minuten met een afbeelding, een contactuitgang en een 8-pin formaat.

Voor besturingsingenieurs en onderhoudsteams is het een handige keuze bij het vervangen van geïnstalleerde paneeltimer of het inbouwen van eenvoudige vertragingskenmerken in op relais gebaseerde of PLC-geassisteerde apparatuur.

Vanuit hardware oogpunt maakt de timer gebruik van een contactuitgang, ondersteunt hij oppervlakte- of spoelmontage en is hij ontworpen voor industriële serviceomstandigheden in plaats van lichtgebruik voor consumenten.De gepubliceerde specificaties van H5CN tonen ook een lichtgrijze casus, werktemperatuurbereik van -10 °C tot 55 °C, opslagtemperatuurbereik van -25 °C tot 65 °C en bedrijfsvochtigheid van 35% tot 85%,die het geschikt maakt voor standaard bedieningskasten wanneer deze correct zijn geïnstalleerd.

Technische gegevens

De onderstaande technische gegevens volgen het gepubliceerde datasheet van de H5CN-serie en de modellenlijst van H5CN-YDN.

Veelgestelde vragen

V1: Voor welke toepassingen is het H5CN-YDN het meest geschikt?
De H5CN-YDN is geschikt voor machines en bedieningspanele die een eenvoudige, betrouwbare ON-vertragingspunt met zichtbare resterende tijd nodig hebben.

Typische toepassingen zijn vervoerbandstartvertraging, pomp- of ventilatorsequencing, relaisverbinding, starttijd van verwarming, kleine verpakkingsapparatuur,en algemene paneltijdingstaken waarbij de exploitanten gebruikmaken van een aftelling in plaats van tijdsverloop.

V2: Wat is het praktische voordeel van het aftellen?
Het aftellingformaat laat de gebruiker de resterende vertraging met één oogopslag zien, wat vaak intuïtiever is tijdens het inbedrijven, het oplossen van problemen en handmatige procescontroles.In toepassingen waar een technicus moet weten hoeveel tijd er nog over is voordat een uitgang de toestand verandert, kan een down-display nuttiger zijn dan een verlopen tijdsweergave die vanaf nul naar boven telt.

V3: Wat moeten ingenieurs controleren voordat deze timer wordt geïnstalleerd?
De belangrijkste controles zijn de vereiste voedingsspanning, het type stopcontact, de uitsnijding van het paneel of de montagewijze, de contactbelasting en de besturingslogica voor de reset- of poortinvoer.

Aangezien het H5CN-YDN een 8-pin contact-output model is, moet de ingenieur ook de bedrading bevestigen, verifiëren of de gecontroleerde belasting binnen de releegehalte blijft,en zorg ervoor dat de geselecteerde versie overeenkomt met de machine's beschikbare stroombron.

V4: Is deze timer geschikt voor directe uitgangsschakeling in industriële besturingscircuits?
Ja, voor veel standaard timing-taken. De gepubliceerde contact-uitgangscategorie is SPDT, 3 A bij 250 VAC voor weerstandsbelastingen, die geschikt is voor veel relaislogische en besturingsinterface-toepassingen.

In de praktijk moeten ingenieurs nog steeds rekening houden met binnenstroom, inductieve belastinggedrag en externe onderdrukking bij het schakelen van magnetronen, contactoren of andere reactieve lasten.

V5: Wat maakt de H5CN-YDN een praktische vervangingsoptie in bestaande apparatuur?
Het biedt een vertrouwde miniatuur DIN-formaat, eenvoudige duimwiel instelling, helder LED-scherm en een eenvoudige ON-vertraging werkmodus.

Voor onderhoudsteams is die combinatie waardevol omdat het de ingewikkeldheid van de installatie vermindert en de timer makkelijk te begrijpen maakt tijdens onderhoudswerkzaamheden.met name in oudere panelen, waar een toegewijde eenfunctietimer de voorkeur heeft boven een geavanceerdere multifunctieenheid.
