Touchscreen Paneel 3280007-02 328000702

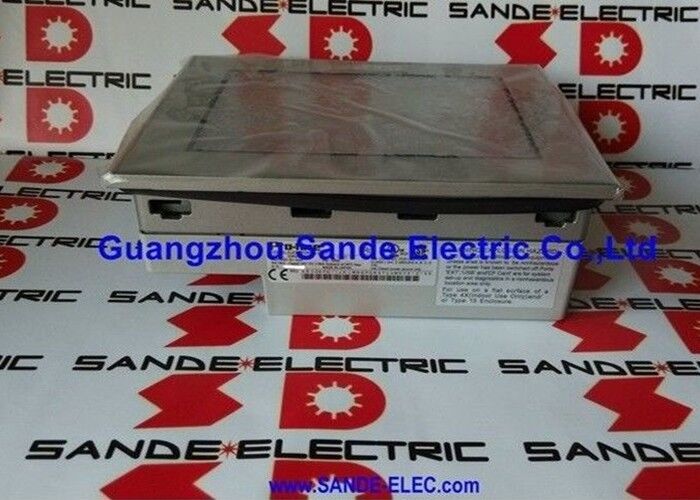

Pro-face 3280007-02 | AGP3300-S1-D24 GP3000 HMI — 5,7-inch STN LCD Touchscreen Operator Interface

Onderdeelnummer: 3280007-02

Modelbenaming: AGP3300-S1-D24 (ook aangeduid als PFXGP3300SAD)

Fabrikant: Pro-face (Schneider Electric / Xycom, Japan)

HMI voor Industriële Machinebesturing

De Pro-face 3280007-02 is de AGP3300-S1-D24 — een 5,7-inch GP3000-serie touchscreen HMI voor industriële machinebesturing en procesbewaking. Het dient als de operatorinterface tussen de machineoperator en de PLC of procescontroller: het weergeven van procesgegevens, het accepteren van operatorinvoer via het resistieve touchscreen en het uitvoeren van alarmbeheer en receptbeheerfuncties die zijn gedefinieerd in de GP-Pro EX-applicatiesoftware.

Het STN LCD-scherm biedt kleurendisplay voor schermgrafieken, trendweergaven en alarmlijsten met een QVGA (320×240) resolutie. Het 5,7-inch schermformaat is compact genoeg voor kleine machinepanelen en operatorstations waar de ruimte beperkt is, terwijl het voldoende weergaveoppervlak biedt voor typische HMI-paginalay-outs zonder scrollen.

De IP65f-classificatie van het voorpaneel bevestigt bescherming tegen waterstralen en stofindringing aan de voorkant — geschikt voor omgevingen die gereinigd moeten worden in de voedselverwerking, farmaceutische en verpakkingsindustrie. De achterkant van het apparaat is niet IP65 afgedicht, dus de eigen classificatie van de schakelkast is van toepassing op het gebied van kabelinvoer.

Connectiviteit en Software

De AGP3300-S1-D24 biedt twee seriële poorten die configureerbaar zijn voor RS-232C, RS-422 of RS-485 — voor communicatie met oudere PLC's, aandrijvingen en instrumenten die seriële protocollen gebruiken. De geïntegreerde 10/100 Ethernet-poort ondersteunt directe communicatie met EtherNet/IP PLC's (ControlLogix, CompactLogix), Modbus TCP-apparaten en Pro-face's Pro-Server EX-software voor externe monitoring.

De CF (CompactFlash) kaartsleuf wordt gebruikt voor applicatie-download, gegevensregistratie en receptopslag. De GP-Pro EX-software op een pc creëert de HMI-applicatie en downloadt deze naar de AGP3300 via Ethernet of seriële verbinding.

Belangrijkste Specificaties

Veelgestelde Vragen

V1: Het touchscreen reageert niet meer nauwkeurig — aanrakingen worden op de verkeerde schermpositie geregistreerd. Is de HMI defect?

Touch-misregistratie op een resistief analoog touchscreen is meestal een kalibratieprobleem, geen hardwarefout. Ga naar de offline modus van de AGP3300 (houd het paneel in een gedefinieerde hoek bij het opstarten om offline toegang te krijgen) en voer de kalibratieroutine van het touchscreen uit. Herkalibratie herstelt de correcte touchregistratie zonder vervanging. Als het touchscreen na kalibratie helemaal niet meer reageert, is de resistieve film fysiek versleten en moet het touchscreen worden vervangen.

V2: De CCFL-achtergrondverlichting is uitgevallen — het display is leeg, maar de HMI communiceert normaal. Kan het worden gerepareerd?

Ja. CCFL-achtergrondverlichtingsuitval is de meest voorkomende leeftijdsgerelateerde storing op de AGP3300-S1-D24. De CCFL-buis kan worden vervangen door gespecialiseerde HMI-reparatiebedrijven, waardoor de weergavefunctie wordt hersteld zonder de gehele HMI-unit te vervangen. Als alternatief bieden sommige leveranciers LED-achtergrondverlichtingsupgradepakketten die een langere levensduur bieden dan CCFL-vervanging.

V3: De AGP3300-S1-D24-applicatie is gemaakt met GP-Pro EX. Kan deze na een defect van de originele unit worden overgezet naar een nieuwe unit?

Ja — als het applicatiebestand is geback-upt op een CF-kaart of op de ontwikkel-pc. Sluit de CF-kaart met de applicatie-backup aan op de nieuwe unit en volg de procedure voor het downloaden van applicaties van Pro-face vanuit de offline modus. Als er geen back-up is, moet de applicatie opnieuw worden gemaakt in GP-Pro EX op basis van documentatie. Houd altijd een actuele back-up van de HMI-applicatie op een CF-kaart bij.

V4: De Ethernet-communicatie van de HMI met de PLC verbreekt de verbindingen intermitterend. De PLC en netwerkinfrastructuur zijn gecontroleerd en functioneren naar behoren. Wat moet er aan de HMI worden onderzocht?

Controleer de IP-configuratie van de HMI in offline modus — verifieer dat het IP-adres, het subnetmasker en de gateway correct zijn geconfigureerd en dat er geen adresconflicten op het netwerk zijn. Controleer ook of de Ethernet-kabel en de RJ45-connector aan de HMI in goede staat verkeren; de Ethernet-poort van de HMI is kwetsbaar voor schade aan de connector in omgevingen met frequente kabelverbindingen/ontkoppelingen. Als de configuratie correct is en de hardware solide is, kan een firmware-update voor de HMI bekende problemen met de Ethernet-stack in de geïnstalleerde firmwareversie oplossen.

V5: Waar kan een vervangende 3280007-02 / AGP3300-S1-D24 worden verkregen?

Pro-face GP3000-serie panelen worden breed op voorraad gehouden door HMI-aftermarketdealers en leveranciers van industriële automatiseringsonderdelen. Zowel nieuwe overschotten als gereviseerde uitwisselingseenheden zijn beschikbaar. Vraag om bevestiging dat de CCFL-achtergrondverlichting functioneel is en dat het touchscreen de kalibratie doorstaat voordat u een gebruikte of gereviseerde unit accepteert. Vervanging van CCFL en touchscreen op gereviseerde units moet idealiter worden gedocumenteerd als onderdeel van de revisie.
