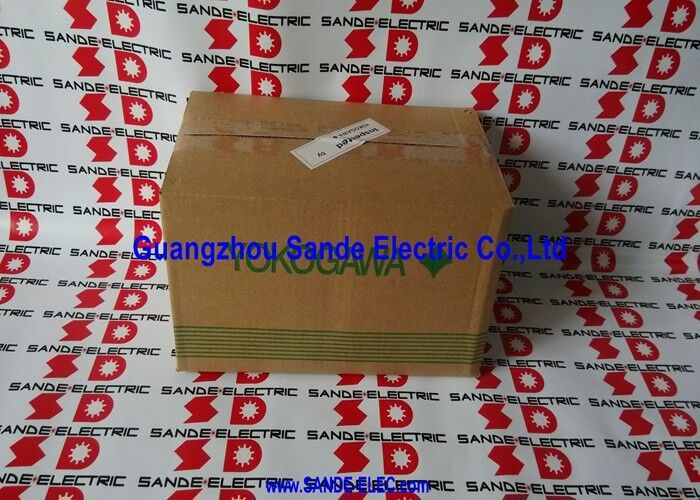

EJA530A-EAS4N-00DNFU1 nieuwe in de doos

Yokogawa EJA530A-EAS4N-00DNFU1 Manometer Druktransmitter

De Yokogawa EJA530A-EAS4N-00DNFU1 is een in-line gemonteerde manometer druktransmitter, ontworpen voor betrouwbare drukmeting in vloeistof-, gas- en stoomtoepassingen.

Het zet de gemeten druk om in een standaard tweeweg 4–20 mA DC-uitgang en ondersteunt configuratie en monitoring op afstand via digitale communicatie, waardoor het zeer geschikt is voor moderne procesinstallaties waar zowel stabiele analoge transmissie als praktische velddiagnostiek worden verwacht.

In het dagelijkse fabrieksgebruik valt de EJA530A op door zijn eenvoud in plaats van complexiteit.

Het is gebouwd voor continue drukmonitoring, integreert naadloos in PLC- en DCS-loops en biedt de stabiliteit op lange termijn die helpt bij het verminderen van onderhoud gerelateerd aan drift.

Voor drukpuntmetingen op hulpsystemen, stoomleidingen, gas-skids, procesleidingen en algemene industriële instrumentatie voldoet het aan de vereisten voor een compacte transmitter met solide meetgedrag en bewezen veldduurzaamheid.

Een ander praktisch voordeel is dat het platform niet beperkt is tot één smal bereik.

De EJA530A-familie omvat meerdere capsulebereiken, van lage manometerdruk tot hoge druktoepassingen, zodat het kan worden geselecteerd voor alles, van relatief gematigde procesleidingen tot toepassingen met aanzienlijk hogere druk.

Dit maakt het een flexibele keuze voor OEM-skids, fabrieksretrofits en vervangingsprojecten waarbij mechanische pasvorm, luscompatibiliteit en operationele stabiliteit allemaal belangrijk zijn.

Belangrijkste productgegevens

Productoverzicht

De EJA530A is bedoeld voor gebruikers die meer nodig hebben dan een basis drukuitgang. In veel fabrieken wordt van de transmitter verwacht dat deze drie dingen tegelijkertijd doet: een stabiele meting leveren aan het controlesysteem, leesbaar en instelbaar blijven tijdens de ingebruikname, en die prestaties in de loop van de tijd behouden zonder constante herkalibratie.

Daar is dit platform sterk in. De analoge uitgang is bekend bij vrijwel elke industriële besturingsarchitectuur, terwijl de digitale laag praktische toegang biedt voor configuratie, bereikinstelling en onderhoudswerkzaamheden.

Vanuit het perspectief van fabrieksengineering is dit het soort transmitter dat natuurlijk past in veelvoorkomende druktoepassingen zonder dat de gebruiker de lus opnieuw hoeft te ontwerpen.

De EJA530A-familie ondersteunt lage tot hoge manometerdrukbereiken, heeft een breed voedingsspanningsbereik voor typische instrumentloops en handhaaft stabiele meetprestaties onder normale bedrijfsomstandigheden.

Voor integrators en onderhoudsteams vertaalt dit zich in eenvoudigere vervangingsplanning en minder onzekerheid tijdens de opstart.

Het compacte in-line montageconcept is ook waardevol in installaties waar leidingruimte beperkt is of waar een direct gemonteerde druktransmitter de voorkeur heeft boven een omvangrijkere opstelling.

In skid-pakketten, persgassystemen, stoominstrumentatiepunten en fabrieksdistributienetwerken kan de kleinere voetafdruk de lay-out vereenvoudigen, terwijl de transmitter robuust genoeg blijft voor blootstelling aan industriële omstandigheden.

De behuizing is gespecificeerd als een gietaluminiumlegering met een laag kopergehalte met IP67 / Type 4X-bescherming, wat veldgebruik in veeleisende omgevingen ondersteunt.

Waarom het goed werkt in industriële dienst

Een druktransmitter is alleen nuttig als de metingen na maanden gebruik geloofwaardig blijven.

Het EJA530A-platform pakt dit aan met een standaard referentienauwkeurigheid van ±0,2% van de spanwijdte en een gespecificeerde stabiliteit van ±0,1% van URL per jaar, wat gebruikers helpt bij het handhaven van herhaalbare drukfeedback voor controle, alarmen en proceszichtbaarheid.

Die combinatie is met name relevant in fabrieken waar instrumentdrift kan leiden tot hinderlijk onderhoud, procesinconsistentie of twijfel in trendgegevens.

Reactiegedrag is ook belangrijker dan veel productpagina's toegeven. Sommige toepassingen vereisen een snelle output voor veranderende druk, terwijl andere profiteren van demping om ruisige signalen te voorkomen die worden veroorzaakt door pulsatie, turbulentie of mechanische trillingen.

Op dit platform kan de versterkerdemper worden ingesteld van 0,2 tot 64 seconden, en een snelle responsoptie is beschikbaar voor toepassingen die sneller updategedrag vereisen. Dit geeft instrumentingenieurs meer ruimte om de transmitter af te stemmen op het werkelijke proces in plaats van het proces te dwingen zich aan te passen aan een vaste apparaatrespons.

Aan de elektrische kant blijft de EJA530A eenvoudig te integreren.

Het maakt gebruik van een conventionele tweeweglus, accepteert een breed DC-voedingsbereik en ondersteunt digitale communicatie bovenop het analoge signaal. In de praktijk betekent dit dat het met minimale wrijving in bestaande controlesystemen kan worden geïntroduceerd, terwijl technici nog steeds toegang hebben tot configuratie- en onderhoudsfuncties vanaf de instrumentzijde of via een compatibele host/communicator.

Installatie- en onderhoudsopmerkingen

Goede transmitterprestaties zijn niet alleen afhankelijk van de sensor zelf. De kwaliteit van de installatie heeft directe invloed op de stabiliteit van de meting. Yokogawa merkt op dat als het procesmedium gas is, de transmitter over het algemeen hoger moet worden geïnstalleerd dan de drukaansluitingen; als het procesmedium vloeistof of stoom is, moet het over het algemeen lager worden geïnstalleerd dan de aansluitingen.

Dit helpt ongewenste vloeistof, gas of condensaat om natuurlijk terug te vloeien naar de procesleiding in plaats van zich op te hopen in de impulsleiding en de meting te vervormen.

De lay-out van de impulsleiding verdient ook aandacht.

De handleiding specificeert dat de leiding met een opwaartse of neerwaartse helling moet worden geleid, en zelfs bij horizontale leidingen moet deze minimaal een helling van 1/10 hebben om condensatie of gasophoping te voorkomen.

Dit soort details wordt vaak over het hoofd gezien, maar het kan het verschil maken tussen een stabiel druksignaal en een signaal dat onnauwkeurig lijkt, zelfs als de transmitter zelf correct functioneert.

Voor commissioningteams is de montagehoek een ander praktisch punt.

Rotatie in het diafragmavlak heeft geen effect, maar het kantelen van de transmitter kan een kleine nulverschuiving veroorzaken, tot 0,27 kPa, die kan worden gecorrigeerd door nulafstelling.

Met andere woorden, kleine installatiebeperkingen in het veld zijn beheersbaar zolang de juiste nulafstelling tijdens de opstart wordt uitgevoerd.

Typische toepassingsgebieden

De EJA530A is geschikt voor algemene procesdrukmonitoring in hulpsystemen, persgastoepassingen, ketel- en stoomgerelateerde leidingen, OEM-proces-skids en fabrieksdistributieleidingen. Omdat de familie zowel gematigde als hoge manometerdrukbereiken omvat, kan deze worden geselecteerd voor een breed scala aan industriële taken zonder het vertrouwde 4–20 mA instrumentatie-ecosysteem te verlaten.

Het is ook een verstandige keuze waar gebruikers een druktransmitter willen die gemakkelijk te vervangen, gemakkelijk te controleren en gemakkelijk te onderhouden is.

Dat is net zo belangrijk als de ruwe specificatiewaarden in faciliteiten waar downtime, onderhoudstoegang en signaalintegriteit allemaal van invloed zijn op de bedrijfskosten.

Veelgestelde vragen

V1. Wat meet de EJA530A en waar wordt deze typisch gebruikt?
De EJA530A is een manometer druktransmitter voor vloeistoffen, gassen en stoom.

In werkelijke installaties wordt deze vaak gebruikt op fabrieksleidingen, persluchtsystemen, proces-skids, stoomtoepassingen en andere drukbewakingstaken waar een stabiele continue output nodig is voor controle of indicatie.

V2. Kan de EJA530A rechtstreeks worden aangesloten op een PLC- of DCS-analoge ingang?
Ja. Het maakt gebruik van een standaard tweeweg 4–20 mA DC-uitgang, dus het past in conventionele analoge ingangslussen die worden gebruikt door PLC's, DCS-platforms en recorders.

Het ondersteunt ook BRAIN- of HART-communicatie via hetzelfde signaal, wat handig is voor configuratie, bereikinstelling en onderhoud zonder het basisbedradingsconcept te wijzigen.

V3. Is de meetprestatie geschikt voor industriële procesregeling?
Voor de meeste industriële druktoepassingen, ja. Het platform is gespecificeerd met een standaard referentienauwkeurigheid van ±0,2% van de spanwijdte en een stabiliteit van ±0,1% van URL per jaar, wat een solide niveau is voor continue procesmeting, alarmafhandeling en routinematige trendmonitoring in fabrieksomgevingen.

V4. Waar moeten gebruikers op letten tijdens de installatie?
De belangrijkste punten zijn de hoogte van de transmitter ten opzichte van de drukaansluitingen, de helling van de impulsleiding en de nulafstelling na montage.

Voor gastransport wordt de transmitter over het algemeen boven de aansluitingen geïnstalleerd; voor vloeistof- of stoomtransport wordt deze over het algemeen eronder geïnstalleerd. Impulsleidingen moeten een helling van minimaal 1/10 behouden om opgesloten gas of condensaat te verminderen.

V5. Is de EJA530A geschikt voor zware industriële omgevingen?
Ja. Het EJA530A-platform is ontworpen voor industriële toepassingen met een omgevingstemperatuur tot -40°C, procestemperatuur tot 120°C en een behuizingsbescherming van IP67 / Type 4X.

Afhankelijk van de geselecteerde capsule kan de maximale overdruk oplopen tot 60 MPa, wat de familie nuttige speelruimte geeft voor toepassingen met hogere druk.
