| Plaats van herkomst | Japan |
| Merknaam | YOKOGAWA |
| Certificering | CE ROHS |
| Modelnummer | EJA530A-EAS4N-00DNFU1 |

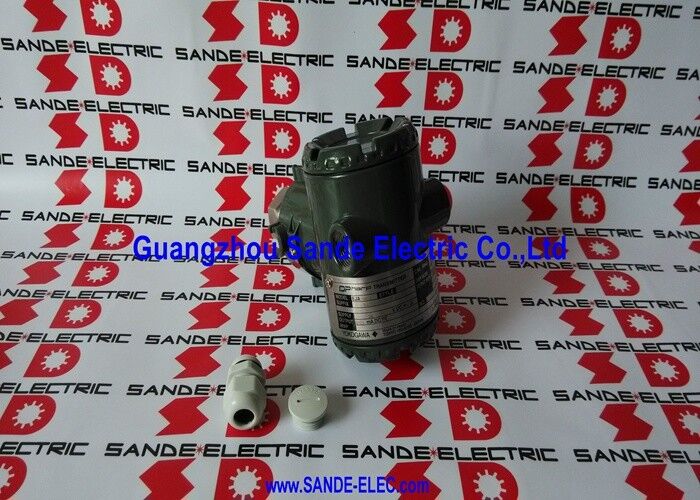

De Yokogawa EJA530A-EAS4N-00DNFU1 is een in-line gemonteerde druktransmitter uit Yokogawa's EJA-A serie, uitgerust met de E-range meetcapsule die 0,5 tot 10 MPa (72,5 tot 1.450 psi) dekt.
Het maakt gebruik van Yokogawa's DPharp silicium resonantiesensor technologie om een 4–20mA DC uitgang te leveren met supergeïmplementeerde BRAIN of HART digitale communicatie, en heeft de referentienauwkeurigheid van ±0,065% van de gekalibreerde spanwijdte waar de EJA-A serie bekend om staat in veeleisende procesmeetomgevingen.
De aanduiding "NSPP" bevestigt de New Surplus / Project-Pull leveringsconditie — een instrument dat is verzonden vanuit de oorspronkelijke projectaankoop, ongebruikt en niet geïnstalleerd, doorgaans met volledige configuratiemogelijkheden en originele fabrieksinstellingen.
Deze leveringsconditie komt vaak voor in de procesindustrieën waar projectoverschrijdingen, wijzigingen in de fabrieksomvang of instrumentvervangingen leiden tot overtollige voorraad van volledig gespecificeerde instrumenten in originele verpakking.
De kern van de EJA530A is de DPharp resonantiesensor — een monokristallijn siliciumelement dat reageert op toegepaste druk door de resonantiefrequentie van zijn trillende structuur te veranderen. Omdat frequentie de primaire output is van het sensorelement, en frequentie digitaal kan worden geteld zonder artefacten van analoge-naar-digitale conversie, vermijden DPharp transmitters de conversiefouten en drift die analoge sensorelementen introduceren.
De sensor genereert direct een digitaal signaal dat de transmitter verwerkt en tegelijkertijd converteert naar de 4–20mA lusuitgang en het digitale communicatiekanaal.
| Parameter | Waarde |
|---|---|
| Meetcapsule | E — 0,5 tot 10 MPa (72,5 tot 1.450 psi) |
| Gekalibreerde Spanwijdte | 0,5 MPa min tot 10 MPa max |
| Maximale Werkdruk | 25 MPa (3.625 psi) |
| Uitgangssignaal | 4–20mA DC + BRAIN / HART digitaal |
| Referentienauwkeurigheid | ±0,065% van gekalibreerde spanwijdte |
| Lange-termijn Stabiliteit | ±0,1% URL/jaar |
| Voeding | 10,5–42V DC |
| Responstijd | 90 ms (standaard) |
| Procesaansluiting | 1/2 NPT vrouwelijk |
| Versterkerbehuizing | Gietijzeren legering |
| Elektrische Aansluiting | 1/2 NPT, twee kabeldoorvoeren |
| Indicator | Digitale LCD, drukknop voor instellen bereik |
| Nat gemaakte Delen | SUS316 SST / SUS316L SST |
| Omgevingstemperatuur | −40°C tot +85°C |
| Proces Temperatuur | Tot +120°C |
| Behuizingsbescherming | IP67 (NEMA 4X equivalent) |
| Communicatie | BRAIN (BT200) / HART |
Yokogawa introduceerde de DPharp sensor begin jaren '90 als een fundamenteel andere benadering van drukmeting.
Conventionele druktransmitters gebruiken een capacitief of piëzoresistief sensorelement dat een analoge spanning of stroom produceert die evenredig is met de toegepaste druk — een signaal dat analoge-naar-digitale conversie vereist voordat de elektronica van de transmitter het kan verwerken.
Elke fase van die conversieketen introduceert kleine fouten: offset drift, gain drift, ruisopname en niet-lineariteit waarvoor de signaalconditionering van de transmitter moet compenseren over temperatuur en tijd.
DPharp elimineert het grootste deel van deze keten. De resonantiefrequentie van de monokristallijn siliciumsensor verandert direct evenredig met de toegepaste druk, en frequentie wordt digitaal geteld vanaf de oscillatoruitgang zonder enige analoge tussenstap.
De resulterende meting is inherent lineairder, stabieler en minder gevoelig voor temperatuurvariaties dan concurrerende analoge benaderingen.
De afwezigheid van hysteresis in het monokristallijne siliciummateriaal is een verder praktisch voordeel: de sensor keert terug naar exact dezelfde output bij dezelfde toegepaste druk, ongeacht of de druk stijgt of daalt, wat niet altijd gegarandeerd is bij vervormbare analoge sensorelementen.
In de EJA530A levert deze DPharp kern de ±0,065% referentienauwkeurigheid en de ±0,1% URL per jaar stabiliteit die het geschikt maken voor proceslijnen waar nauwkeurige drukmeting direct van invloed is op kwaliteit, veiligheid of energieverbruik.
De E-range meetcapsule dekt het bereik van 0,5 tot 10 MPa overdruk — een spanwijdte die boven de middenbereik B en C capsules (respectievelijk 2–200 kPa en 0,1–2 MPa) ligt en dient voor medium- tot hogedruk procesapplicaties die het meest voorkomen in olie- en gasleidingen, raffinaderijproceslijnen, stoomopwekking en -distributie, hogedruk chemische reactoren en hydraulische systeemmonitoring.
Binnen het 0,5–10 MPa bereik van de E capsule, configureert de gebruiker de gekalibreerde spanwijdte tijdens ingebruikname via de BRAIN terminal of HART handheld communicator.
De transmitter kan worden ingesteld op elke spanwijdte van de minimale gekalibreerde spanwijdte van 0,5 MPa tot het maximum van 10 MPa — een turndown ratio die flexibiliteit biedt over een breed scala aan werkelijke procesbedrijfsdrukken binnen hetzelfde instrument.
De maximale werkdruk (MWP) van 25 MPa biedt aanzienlijke overdruktolerantie boven het meetbereik, waardoor de capsule en de procesaansluiting worden beschermd tegen drukpieken zonder sensorschade.
Het materiaal van de procesaansluiting — SUS316L roestvrij staal voor de connectorbody en nat gemaakte interne onderdelen — is geschikt voor de meeste niet-corrosieve tot licht corrosieve toepassingen die voorkomen in algemene procesinstallaties.
Voor toepassingen die hogere corrosiebestendigheid vereisen, zijn Hastelloy C-276 nat gemaakte onderdelen beschikbaar in andere varianten van de EJA530A serie.
De EJA530A-EAS4N-00DNFU1 geeft het standaard 4–20mA DC analoge signaal uit dat de gemeten overdruk over de gekalibreerde spanwijdte weergeeft. Tegelijkertijd wordt digitale communicatie data supergeïmplementeerd op dezelfde tweeweglus met behulp van ofwel Yokogawa's BRAIN protocol (compatibel met de BT200 BRAIN terminal) of het HART protocol (compatibel met HART handhelds en elk HART-compatibel hostsysteem).
Het BRAIN protocol was Yokogawa's eigen digitale fieldbus implementatie, ontwikkeld parallel aan de HART standaard, en het wordt ondersteund door Yokogawa's instrumentbeheer infrastructuur, inclusief de FieldMate configuratiesoftware.
HART-compatibiliteit zorgt voor interoperabiliteit met externe asset management systemen, control system HART multiplexers en draagbare HART communicators die instrument engineers ter plaatse waarschijnlijk bij zich dragen.
Via beide digitale kanalen kunnen operators de nul en span van de transmitter op afstand configureren, technische eenheden en demping instellen, de procestemperatuur uitlezen van de ingebouwde temperatuurmeting van de capsule, diagnostische gegevens ophalen en kalibratie uitvoeren zonder het instrument buiten gebruik te stellen.
Het digitale kanaal draagt ook zelfdiagnostische statusinformatie die het hostsysteem of de asset management software kan loggen voor voorspellend onderhoud.
De gietijzeren versterkerbehuizing biedt de IP67 (NEMA 4X equivalent) omgevingsbescherming die veldgeïnstalleerde instrumenten in procesinstallatieomgevingen vereisen.
De twee kabeldoorvoeren van 1/2 NPT van de behuizing maken gescheiden bedrading mogelijk voor voeding/signaal en kabeldoorvoercontinuïteit zoals vereist door lokale installatiecodes, met één doorvoer optioneel afgedicht wanneer een enkele kabeldoorvoer voldoende is.
De digitale LCD indicator — met drukknop voor instellen bereik direct op het instrument — maakt lokale nul- en spaninstelling en bereikconfiguratie mogelijk zonder een BRAIN terminal of HART communicator aan te sluiten. Het display toont de gemeten drukwaarde in configureerbare technische eenheden, het percentage van het bereik en alarmstatuscodes.
Deze configuratiemogelijkheid op het instrument vermindert de ingebruiknametijd en vereenvoudigt veldkalibratiecontroles wanneer draagbare communicators niet beschikbaar zijn.
De deksel van de transmitterbehuizing is 90° draaibaar, waardoor de indicator en het klemmenblok in de gewenste richting kunnen wijzen nadat het instrument op de procesaansluiting is gemonteerd — een praktisch installatievoordeel wanneer de montageoriëntatie wordt beperkt door de aangrenzende leidingen, structuur of toegangsvereisten.
Het 0,5–10 MPa overdruk meetbereik van de EJA530A en de SUS316L nat gemaakte onderdelen maken het toepasbaar in een breed scala aan industriële procesmeetpunten.
In olie- en gasproductie en -transport dient het voor monitoring van de druk bij de bron, regeling van de pijpleidingsdruk, meting van de separator druk en monitoring van het hulpsysteem.
In raffinage- en petrochemische processen beheert het de procesleidingdrukmeting in stromen die compatibel zijn met 316L roestvrij staal nat gemaakte onderdelen. Stoomopwekking en distributiesystemen gebruiken de EJA530A voor monitoring van de stoomhoofdleidingdruk en meting van de ketelvoedingswaterdruk binnen de temperatuur- en druklimieten van de capsule. Hogedruk hydraulische en pneumatische hulpsystemen, waterinjectiesystemen en persgasdistributie maken de gemeenschappelijke toepassingsbasis compleet.
De responstijd van 90 ms maakt de EJA530A geschikt voor drukregelkringtoepassingen waar de snelheid van de kringrespons van belang is — snel genoeg voor drukregeling in de meeste procesapplicaties, zonder het risico op overschrijding dat een ultrasnelle respons kan introduceren in regelkringen met hoge versterking.
V1: Wat betekent de "E" capsulecode, en wat is het exacte drukbereik?
De E meetspanwijdte capsule op de EJA530A dekt een gekalibreerde spanwijdte van minimaal 0,5 MPa tot maximaal 10 MPa (72,5 tot 1.450 psi). De maximale werkdruk (MWP) — de maximale statische druk die de capsule zonder schade kan weerstaan — is 25 MPa.
Het instrument wordt in de fabriek of in het veld gekalibreerd op elke specifieke spanwijdte binnen het 0,5–10 MPa bereik.
Onder de 0,5 MPa capsule dekt de D capsule (0,1–2 MPa) lagere overdruktoepassingen; boven de E capsule is er geen standaard hogere bereik capsule in de EJA530A — toepassingen boven 10 MPa vereisen de hogere bereik EJA530A varianten.
V2: Wat is het verschil tussen BRAIN en HART communicatie op de EJA530A?
Beide protocollen zijn supergeïmplementeerde digitale signalen op dezelfde 4–20mA tweeweglus en dragen dezelfde configuratie- en diagnostische gegevens. BRAIN is Yokogawa's eigen protocol, compatibel met Yokogawa's BT200 BRAIN terminal en FieldMate software — veel gebruikt in installaties met Yokogawa DCS of bestaande Yokogawa kalibratie-infrastructuur. HART is de open industriestandaard, compatibel met elke HART-compatibele handheld communicator of hostsysteem, ongeacht de fabrikant.
De keuze ertussen hangt af van de bestaande gereedschappen op locatie. Beide maken nul/span aanpassing op afstand, configuratie van technische eenheden, dempingsinstellingen, diagnostische uitlezing en parameterlogging mogelijk zonder de analoge lusuitgang te onderbreken.
V3: Kan de EJA530A-EAS4N-00DNFU1 in het veld worden geherconfigureerd voor verschillende gekalibreerde spanwijdtes?
Ja. De gekalibreerde nul en span kunnen worden ingesteld op elke waarde binnen het 0,5–10 MPa bereik van de E capsule met behulp van de BRAIN terminal BT200, een HART handheld communicator, of Yokogawa's FieldMate configuratiesoftware.
Technische eenheden, dempingstijdconstante, uitgangsrichting (direct of omgekeerd werkend), weergaveformaat van de digitale indicator en low-cut modus zijn allemaal configureerbare parameters.
Lokale nul- en spaninstelling via de drukknop op de digitale indicator is ook beschikbaar voor basale bereikinstellingen zonder communicator. Deze veldherconfiguratiemogelijkheid betekent dat één instrument meerdere meetpunten kan bestrijken gedurende zijn levensduur zonder terug te keren naar de fabriek.
V4: Wat is DPharp en waarom gebruikt Yokogawa het in plaats van een conventioneel capacitief sensorelement?
DPharp is Yokogawa's eigen drukmeettechnologie gebaseerd op een monokristallijn silicium resonantiesensor. Toegepaste druk verandert de resonantiefrequentie van het trillende siliciumelement, en die frequentie wordt digitaal geteld direct vanaf de oscillator — er is geen analoge-naar-digitale conversiestap nodig.
Dit vermijdt de conversiefouten, temperatuurdrift en hysteresis die capacitieve sensorelementen introduceren via hun analoge signaalketen.
Het resultaat is betere lineariteit, minder temperatuureffect en geen hysteresis — de sensor keert terug naar dezelfde output bij dezelfde druk, ongeacht de richting van de drukverandering. De ±0,065% referentienauwkeurigheid en ±0,1% URL/jaar stabiliteit van de EJA530A zijn directe gevolgen van de kenmerken van de DPharp sensor.
V5: Welk onderhoudsinterval vereist de EJA530A, en wat betekent de specificatie voor lange-termijn stabiliteit in de praktijk?
De specificatie voor lange-termijn stabiliteit van ±0,1% URL per jaar betekent dat de kalibratiedrift van de transmitter binnen die band blijft onder normale bedrijfsomstandigheden gedurende elk dienstjaar, zonder herkalibratie.
Veel installaties gebruiken deze specificatie om kalibratie-intervallen te verlengen voorbij de traditionele jaarlijkse cyclus — in toepassingen waar de procesomstandigheden stabiel zijn en de meting niet veiligheidskritisch is, kunnen kalibratie-intervallen van twee tot vier jaar worden ondersteund met dit stabiliteitsniveau, waardoor de totale eigendomskosten worden verlaagd.
De zelfdiagnostische capaciteit van de transmitter monitort continu de gezondheid van de sensor en de versterker en signaleert hardwarefouten via het digitale communicatiekanaal en de indicator alarmweergave, zodat degradatie die de meetkwaliteit zou beïnvloeden, detecteerbaar is tussen geplande kalibratiecontroles.
