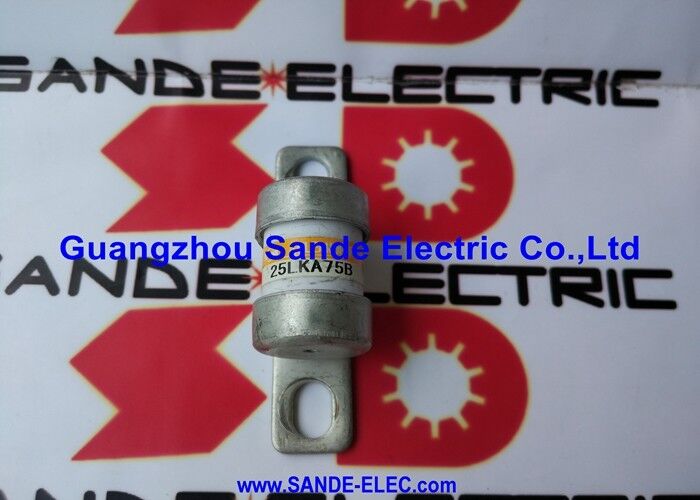

Kyosan Clearup Fuse 25LKA75B

HINODE 25LKA75B. Fast-Acting halfgeleider beveiligingssluiting 75A / AC250V / DC350V / 100kA Breaking / 57.5mm / 44mm Centers / Pre-arc I2t 360 A2s

Een lont voor halfgeleiders Waarom standaard lontjes niet geschikt zijn

Conventioneel circuit breakers en slow-blow veiligmakers beschermen kabels en motoren. Ze werken binnen tientallen tot honderden milliseconden na een overbelasting begint.thyristorenIn de eerste plaats is het van belang dat in de praktijk wordt geconstateerd dat de reactietijd veel te traag is.

Een halfgeleiderapparaat kan in microseconden worden vernietigd door een storingstroom, lang voordat een conventioneel beschermapparaat open is.

de 25LKA75B zijn gemeten en getest op de snelheid van de subcyclus. De veiligheidsspeler onderbreekt de storingstroom binnen een deel van de wisselstroomhalfcyclus, voordat de halfgeleider voldoende energie absorbeert om beschadigd te worden.

De 25LKA75B is de 75A-stroom in de 25LKA/25LKB-serie, gericht op kleine tot middelgrote omvormers, UPS en stroomtoevoercircuits die werken bij maximaal 250VAC of 350VDC.

Belangrijkste specificaties

Het kritische aantal voor de coördinatie van halfgeleiders

De I2t-waarde is de energie die de zekering doorlaat tijdens een storing de integraal van de stroom in het kwadraat van de tijd vanaf het begin van de storing tot de stroomonderbreking.Dit is de figuur halfgeleider apparaat fabrikanten gebruiken om de bestandheid van hun onderdeel te specificeren.

Voor de 25LKA75B:

• Voorboog I2t = 360 A2s∆ de energie-doorlaat van de foutstart naar de smelting van het fusie-element.
• Totaal I2t = 2100 A2sDe totale energie die het beschermde circuit tijdens de volledige opruiming moet verdragen.

In een goed gecoördineerd ontwerp moet de nominale I2t van de halfgeleider (uit het gegevensblad) hoger zijn dan de totale I2t van de zekering.100 A2s totaal I2t bepaalt de maximale halfgeleidercapaciteit die vereist is voor coördinatie bij 75A.

Toepassingsscenario's

Bescherming van de aandrijving met variabele toerental (omvormer):Een 250VAC PWM-omvormer rechtgever of IGBT-module beschermd door 25LKA75B veiligheden aan de AC-invoerzijde of DC-bus. De snelle clearing snelheid voorkomt IGBT storing bij een kortsluiting; de 360/2,100 A2's I2t-waarden worden gecoördineerd tegen de gespecificeerde I2t-stand van de IGBT.

UPS-invoerbescherming:Een halfgeleiderverstelbrug van een UPS-systeem die wordt beschermd door 25LKA75B-sluiters.De snelwerkende reactie beschermt de rectificatiedioden tegen storingstromen tijdens het opladen van de batterij of ingangsovergangsgebeurtenissen.

Bescherming van de thyristor van de voedingsbron:Een gereguleerde rechtgever met thyristors (SCR's) op een 250VAC-toevoer.

Veelgestelde vragen

V1: Wat is de minimale fusie-stroom voor de 25LKA75B?

De 25LKA-serie bevat een waarschuwing: arc re-ignition kan optreden als de fusie stroom minder dan 8 maal de nominale stroom van de zekering is.Dit betekent dat de zekering alleen gebruikt mag worden bij storingstromen van ten minste 600 A.Onder dit niveau kan de boog na het smelten van het zekeringselement niet betrouwbaar doven.de zekering moet worden gebruikt in combinatie met andere beschermingsmiddelen.

V2: Wat is het verschil tussen de 25LKA75B en 25LKA75SB?

De 25LKA75SB is de versie met een fusie-indicator, waarbij een micro-switch op het indicatormechanisme kan worden gemonteerd.een externe elektrische signaal die door het besturingssysteem kan worden gedetecteerd. De 25LKA75B (deze eenheid) heeft geen indicator. Wanneer de status van de veiligheidsvoorziening moet worden gesignaleerd aan een bewakingssysteem, wordt de 25LKA75SB gespecificeerd.de 25LKA75B wordt gebruikt.

V3: Kan de 25LKA75B worden gebruikt in DC-bustoepassingen boven 350VDC?

De nominale DC-spanning is 350VDC (TUV-specificatie) of 400VDC (UL-specificatie, 50kA). For DC bus applications above 400VDC — such as 480/600VAC drives with 650–800VDC DC bus — a higher DC voltage rated fuse from a different series (such as HINODE's 660GHK or 850GHK series) must be specifiedHet aanbrengen van een 350/400 VDC-geclassificeerde zekerheid in een hoger DC-buscircuit loopt het risico dat de storingstroom niet wordt onderbroken en dat er brand of schade aan de apparatuur ontstaat.

V4: Hoe is de 25LKA75B fysiek gemonteerd?

De 25LKA75B wordt gemonteerd met behulp van gespannen verbindingen aan twee eindpunten gescheiden door een middelste afstand van 44 mm.met een totale lengte van 5 mm en een middelpunt van 44 mm, voor deze klasse van zekerheden ontworpen standaard blokken voor het houden van halfgeleidervoedselsBevestig dat de nominale stroom, spanning en de middelste dimensie van de veiligheidsbeheerder overeenkomen met de fysieke specificatie van de 25LKA75B.

V5: Wat is de relatie tussen HINODE en KYOSAN op deze zekers?

HINODE Electric Co., Ltd. (日出電気) en de oude merknaam KYOSAN verwijzen beide naar producten van dezelfde fabrikant.Sommige distributeurslijsten en oudere apparatuur documentatie verwijzen naar deze zekers als KYOSAN 25LKA75BBeide namen verwijzen naar hetzelfde fysieke veiligheidsproduct. HINODE is de huidige bedrijfsnaam en merknaam.
