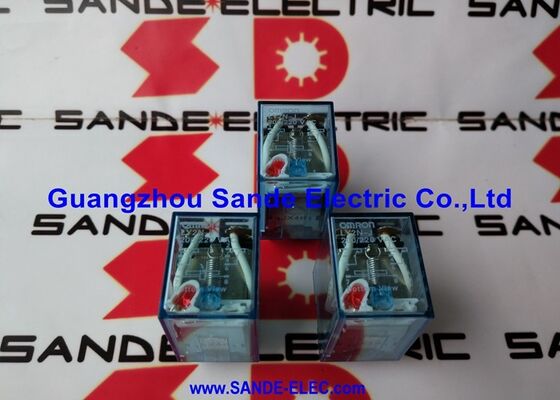

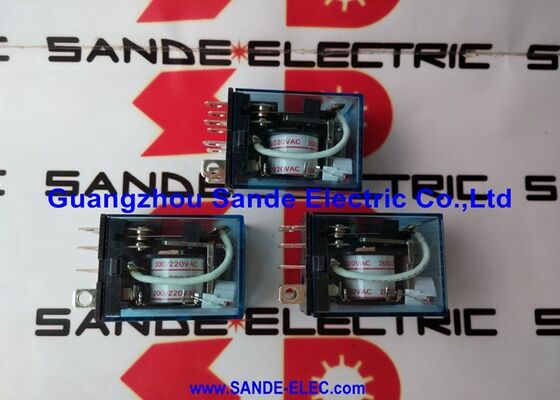

Omron Relay LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

Omron LY2N-J | LY-serie DPDT-vermogensrelais — 10 A / 250 V AC / 8-pins plug-in / LED-indicator / boogbarrière

DPDT, LED-indicator en een boogbarrière die 2000 V AC aankan

De LY2N-J is de met LED's uitgeruste variant van het LY2N-vermogensrelais van Omron. Het achtervoegsel "J" duidt op een ingebouwde werkingsindicator die oplicht wanneer de spoel wordt bekrachtigd. Deze visuele statusbevestiging is handig bij paneelconstructies waarbij relaisbediening zichtbaar moet zijn zonder testapparatuur. De boogbarrière biedt een diëlektrische sterkte van 2.000 V AC tussen de open contacten, waardoor schakelomstandigheden worden gedekt waarbij transiënten met hoge spanning een probleem vormen.

De DPDT-contactconfiguratie (Double Pole Double Throw) biedt twee onafhankelijke schakelaarsets vanaf één relaisspoel. Elke set bevat één normaal open en één normaal gesloten contact, die onafhankelijk schakelen bij nominale belasting. Bij praktische paneelbedrading omvat DPDT circuits die zowel een maakcontact (om een ​​belasting te activeren) als een verbreekcontact (voor feedback of vergrendeling) van hetzelfde relais vereisen: twee afzonderlijke enkelpolige relais vervangen door één DPDT-eenheid.

Het 8-pins plug-in-formaat maakt gebruik van dezelfde fysieke footprint en terminalopstelling als de MY-relaisserie van Omron. Een paneel dat al MY-relaisvoeten (PYF08A) gebruikt, accepteert LY2N-J zonder enige bedradingswijzigingen. De spoelspanning moet bij de bestelling worden opgegeven; het relaislichaam en de contacten zijn voor alle spanningsvarianten hetzelfde; alleen de spoelwikkeling verandert.

Belangrijkste specificaties

LY versus MY — Vermogensniveau en fysieke omvang

De LY2N-J past in PYF08A-aansluitingen die ook compatibel zijn met het Omron MY-relais. Het belangrijkste verschil is het vermogen: de LY-serie is Omrons relais voor algemene doeleinden met een hogere stroomsterkte (contactwaarde van 10 A), terwijl de MY-serie doorgaans lagere stroombelastingen aankan. Voor circuits die 10A-belastingen schakelen - motorstarters, verwarmingselementen, magneetkleppen bij volledige spoelstroom - is de contactwaarde van de LY2N-J de juiste specificatie.

Veelgestelde vragen

Vraag 1: Welke aansluiting heeft de LY2N-J nodig en is deze compatibel met MY relaisaansluitingen?

De LY2N-J maakt gebruik van het 8-pins plug-in-formaat - compatibel met PYF08A (trackmontage/aansluiting aan de voorkant), PYF08A-E (vingerbeschermingstype), PY08 (aansluiting aan de achterkant) en PY08QN-aansluitingen. De pin-opstelling is hetzelfde als die van de MY-relaisserie, dus bestaande MY-relaisvoeten accepteren de LY2N-J direct zonder bedradingswijzigingen.

Vraag 2: Wat betekent het achtervoegsel "J" op LY2N-J?

Het achtervoegsel J identificeert de variant met LED-bedieningsindicator. Wanneer de relaisspoel wordt bekrachtigd, gaat de LED branden, waardoor de relaisstatus zichtbaar wordt bevestigd vanaf de voorkant van het paneel. De basis LY2N zonder -J draagt ​​geen indicator. Extra achtervoegselopties zijn onder meer diode-onderdrukking, push-to-test-knop en gevorkte contacten voor specifieke toepassingen.

Vraag 3: Hoe wordt de spoelspanning opgegeven bij het bestellen?

De spoelspanning is niet opgenomen in het basisonderdeelnummer LY2N-J. Voeg de nominale spoelspanning toe bij het bestellen, bijvoorbeeld: LY2N-J DC24 voor 24V DC-spoel, of LY2N-J AC220/240 voor 220/240V AC-spoel. Het relaislichaam is voor alle spanningsvarianten hetzelfde; de spoelwikkeling verschilt. Controleer de voedingsspanning van het paneel voordat u bestelt.

Vraag 4: Wat is het contactmateriaal op de LY2N-J?

Contacten van zilverlegering. Voor standaard resistieve en inductieve industriële belastingen bij 10A/250VAC zijn contacten van zilverlegering geschikt. Voor het schakelen van signalen op zeer laag niveau (onder 1A, onder 24V) waarbij de betrouwbaarheid van contacten belangrijk is, kunt u de gevorkte contactvarianten of relaistypen van Omron overwegen die specifiek geschikt zijn voor het schakelen van microbelastingen.

Vraag 5: Kan de LY2N-J zowel AC- als DC-belastingen op verschillende polen tegelijkertijd schakelen?

Ja. De twee contactsets van de DPDT zijn elektrisch onafhankelijk: elk schakelt zijn eigen circuit op zijn eigen spanning. Eén normaal open contact kan een AC-belasting schakelen, terwijl het normaal gesloten contact van hetzelfde relais een DC-feedbacksignaal levert, op voorwaarde dat elk circuit binnen de nominale limieten per contact blijft.
