Een nieuwe Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120 ∙ Afzonderlijk type MDI-eenheid ∙ CNC-draaibank / horizontale lay-out / Engels / kleinsleutelformaat

Deelnummer:A02B-0281-C120

Vervaardiger:FANUC Corporation (Japan)

Productsoort:MDI-eenheid  Afzonderlijk type (alleen)

Serie:A02B-0281

De operatorinvoerlaag voor FANUC-stand-alone CNC-besturing

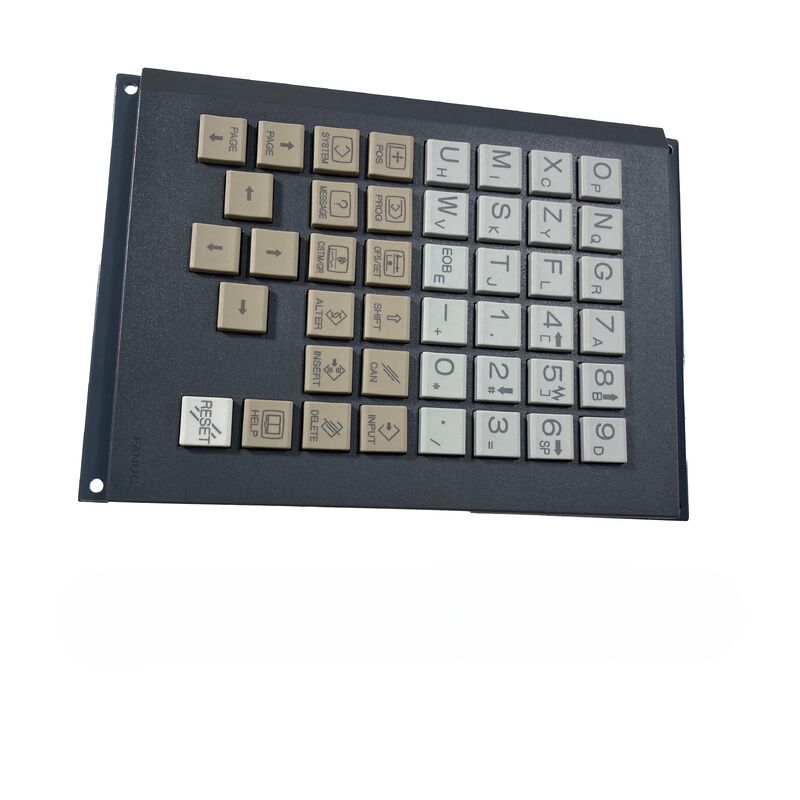

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, verander parameters, jog-assen en beheer van machinefuncties.

De FANUC-CNC-besturingselementen van de serie i zijn in twee fysieke configuraties onderverdeeld: LCD-type, waarbij het scherm en de MDI in één eenheid zijn gecombineerd, en stand-alone type,waarbij het CNC-display een afzonderlijke eenheid is en de MDI een afzonderlijk toetsenbordDe A02B-0281-C120 is de stand-alone MDI ‡ geïnstalleerd aan het machinepaneel op een voor de operator ergonomische plaats, die weer aan de CNC-besturingseenheid is aangesloten.

De aanduiding "horizontaal draaien" definieert de indeling van het toetsenbord voor draaibank (draaibank) werktuigen.het bedieningspaneel kijkt doorgaans horizontaal naar de bediener, voor de werkzone. De sleutelopstelling op deze MDI is voor die oriëntatie geoptimaliseerd.Het verschilt van de MDI-varianten voor bewerkingscentra (M-type) die verschillende opmaakconfiguraties gebruiken.

Belangrijkste specificaties

Aanhangselvarianten

De A02B-0281-C120 bestaat in verschillende achtervoegselconfiguraties die de exacte sleutelset bepalen:

Het achtervoegsel bepaalt welke toetsen fysiek aanwezig zijn en op het toetsenbord zijn gemarkeerd.Bevestig het achtervoegsel van de geïnstalleerde MDI op het eigen etiket voordat u bestelt een onjuist achtervoegsel past mechanisch bij de CNC, maar heeft verschillende sleuteletiketten en functies.

Veelgestelde vragen

V1: Wat is het verschil tussen een MDI van afzonderlijk type en een MDI met LCD-montage?

Op een op LCD gemonteerd type i-serie CNC worden het scherm en het MDI-toetsenbord gecombineerd in één geïntegreerde eenheid.het scherm en de MDI zijn gescheiden de MDI (A02B-0281-C120) wordt via een kabel met de CNC-besturingseenheid verbonden en onafhankelijk bevestigdDe oorspronkelijke configuratie van de machine bepaalt welk type correct is; een stand-alone MDI kan geen vervanging zijn van een op LCD gemonteerde MDI en vice versa.

V2: Is de A02B-0281-C120 compatibel met bewerkingscentra en draaiblokken?

De -C120 is speciaal geconfigureerd voor CNC-draaiblokken (draaien) in horizontale lay-out.De installatie van een MDI voor het draaien op een bewerkingscentrum kan leiden tot afwijkingen van de sleutelfunctie.- Controleer het type machine voordat u bestelt.

V3: De MDI geeft geen reactie wanneer de toetsen worden ingedrukt. Hoe wordt de fout gediagnosticeerd?

Controleer de kabelverbinding tussen de MDI en de CNC-besturingseenheid ∙ een losse of beschadigde kabel is de meest voorkomende oorzaak van MDI-storing.Controleer het bij de eenheid meegeleverde A20B-1008-0510-connector-PCB op tekenen van beschadigingAls de kabel en de aansluiting goed zijn bevestigd, moet het MDI-toetsenbord zelf worden vervangen.

V4: Bevat de A02B-0281-C120 het connector-PCB?

Ja, het apparaat wordt geleverd met het kleine connector-PCB (A20B-1008-0510) dat de interface tussen het MDI-toetsenbord en de CNC-kabel bedient.Bevestig dat de connector PCB is opgenomen en onbeschadigd bij het inspecteren van een gebruikte of overtollige eenheid.

V5: Welke CNC-serie is compatibel met de A02B-0281-C120?

De A02B-0281 MDI-serie is ontworpen voor FANUC-CNC-besturingselementen van de i-serie in de stand-alone configuratie van de 16i-, 18i-, 21i-, 0i-serie en aanverwante modellen van de i-serie die gebruikmaken van de afzonderlijke MDI-architectuur.Compatibiliteit hangt af van het specifieke CNC-model en de configuratie van het bedieningspaneel- Bevestig het model van de machine met de FANUC CNC-modelbenaming voordat u bestelt.
