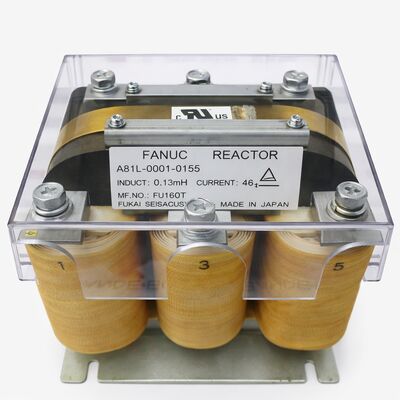

A81L-0001-0155 Fanuc AC servomotorreactor A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155 | 3-fasige AC-lijnreactor — 46A, 0,13mH, 240V, CNC-aandrijfbeveiliging

Onderdeelnummer: A81L-0001-0155

Serie: A81L-0001

Type: 3-fasige AC-lijnreactor

Herkomst: Japan

Conditie: Nieuw / Surplus / Gebruikt beschikbaar

Overzicht

De Fanuc A81L-0001-0155 is een 3-fasige AC-lijnreactor met een nominale waarde van 46A, 0,13mH inductantie en 240V AC, gebruikt in Fanuc CNC servo- en spindelaandrijfsystemen als een passief component voor stroomkwaliteit tussen de binnenkomende netvoeding en de ingang van de aandrijfschakelkast.

Hij is fysiek klein voor zijn stroomsterkte — uit dienst gehaald weegt een eenheid van dit type ongeveer 9 pond — en doet zijn werk stil, zonder bewegende delen, zonder eigen stroomaansluitingen en zonder configuratie.

Wat het doet is rechttoe rechtaan maar consequential. De drie smoorspoelen — één per fase — in serie met de AC-voeding creëren een gecontroleerde impedantie die de inschakelstroom bij het inschakelen van de aandrijving beperkt, spanningspieken dempt voordat ze het gelijkrichterstadium van de aandrijving bereiken, en de harmonische stromen vermindert die de schakelcircuits van de aandrijving terug de voeding in genereren. Geen van deze functies produceert een dramatisch, direct zichtbaar effect.

Hun waarde accumuleert over maanden en jaren van stroomcycli, spanningsstoringen en operationele uren — waardoor de levensduur van gelijkrichterdiodes, DC-buscondensatoren en de distributie-infrastructuur wordt verlengd op manieren die een ontbrekende reactor niet zou doen.

Bevestigd geïnstalleerd op Fanuc Fortune VMC-55 verticale bewerkingscentra en vergelijkbare FANUC 0i-MC besturingsplatforms, is de A81L-0001-0155 de correct gespecificeerde reactor voor de aandrijfsystemen die hij beschermt.

De A81L-0001-serie omvat een reeks stroom- en inductiewaarden voor verschillende Fanuc aandrijfconfiguraties — de 0155-suffix identificeert deze specifieke 46A / 0,13mH / 240V eenheid.

Belangrijkste specificaties

46A, 0,13mH — De specificatie lezen

De stroomsterkte en de inductiewaarde bepalen samen wat de reactor doet en in welk aandrijfsysteem hij thuishoort. De 46A-rating is de continue stroomcapaciteit — de totale AC-ingangsstroom van de servo- en spindelaandrijfmodules die hij voedt, getrokken uit de netvoeding onder normale operationele belasting.

Op een meerassig Fanuc aandrijfsysteem omvat die totale stroom alle assen die tegelijkertijd draaien onder typische bewerkingsbelastingsomstandigheden, niet alleen de zwaarste individuele as.

De 0,13mH inductie bevindt zich tussen de A81L-0001-0155 en de andere reactoren in dezelfde A81L-serie.

Hogere inductie zorgt voor sterkere harmonische demping en effectievere inschakelstroombegrenzing — maar introduceert ook meer spanningsval over de reactor bij de volledige nominale stroom.

De 0,13mH waarde vertegenwoordigt de inductie die Fanuc engineering passend heeft geacht voor het aandrijfsysteem waarvoor deze reactor is gespecificeerd: voldoende bescherming om de levensduur van aandrijfcomponenten zinvol te verlengen, zonder voldoende spanningsval om de DC-busspanning onder piekbelasting onder de operationele drempel van de aandrijving te trekken.

De 240V spanningsrating bevestigt dat deze reactor is ontworpen voor de 200–240VAC driefasige voedingsspanning die wereldwijd wordt gebruikt met Fanuc 200V klasse aandrijfsystemen.

Hij is niet geschikt voor 400V of 480V driefasige systemen — daarvoor zijn reactoren van een hogere spanningsklasse uit dezelfde A81L-familie nodig.

Wat de reactor beschermt en waarom het verwijderen ervan risico's met zich meebrengt

Elke Fanuc servo- en spindelversterker bevat een gelijkrichterbrug — meestal een set diodestations — die de binnenkomende AC-netspanning omzet naar de DC-busspanning die het inverterstadium van de aandrijving gebruikt om de motor aan te drijven. Die gelijkrichterdiodes bevinden zich direct in het pad van twee soorten elektrische belasting die de lijnreactor beperkt:

Inschakelstroom bij het inschakelen. Wanneer de DC-buscondensatoren van de aandrijving onbeladen zijn op het moment van inschakelen, trekken ze een grote stroompiek uit de voeding.

Met de reactor in het circuit weerstaat de smoorspoel de snelle stroomstijging en laat de condensatoren geleidelijker opladen.

Zonder de reactor levert elke stroomcyclus de volledige onbeperkte inschakelstroom aan de gelijkrichterdiodes — een stressgebeurtenis die, herhaald over duizenden stroomcycli gedurende de levensduur van de machine, bijdraagt aan geleidelijke degradatie van de gelijkrichter.

Spanningspieken uit de netomgeving. Industriële netvoedingen dragen snelle spanningspieken met zich mee van het schakelen van contactoren, het starten van nabijgelegen motoren en schakelgebeurtenissen van nutsbedrijven. Deze pieken verschijnen aan de ingang van de aandrijving als snel stijgende spanningspieken.

De inductie van de reactor beperkt de snelheid van de spanningsstijging, waardoor de ingangsbeveiligingscircuits van de aandrijving tijd hebben om te reageren.

Zonder deze beperking bereiken de pieken de gelijkrichter en de DC-buscondensatoren met hun volledige stijgsnelheid.

Het draaien van een Fanuc aandrijfsysteem zonder de gespecificeerde lijnreactor is operationeel mogelijk, maar verwijdert beide beveiligingsmechanismen.

Op een productiemachine die naar verwachting jarenlang zal werken, ruilt die keuze een kleine componentkosten voor stroom in tegen een duurdere aandrijfmodulefout die zonder waarschuwing optreedt.

Plaatsing en installatie

De A81L-0001-0155 wordt in serie geïnstalleerd met alle drie de fasen van de AC-netvoeding, tussen de hoofdzekering of de gezekerde scheider en de AC-ingangsklemmen van de Fanuc Power Supply Module (PSM) of de hoofd-servovoedingsbus.

De drie netgeleiders lopen door de drie smoorspoelwikkelingen van de reactor voordat ze de ingang van de aandrijving bereiken. Er zijn geen besturingsaansluitingen, geen configuratieparameters en geen stroomvoorzieningseisen voor de reactor zelf — hij is volledig passief.

De klemmenaansluitingen van de reactor voeren continu de volledige netstroom onder belasting. De kabelafmetingen aan zowel de aanvoer- als de belastingszijde van de reactor moeten overeenkomen met de nominale stroom van 46A. Het aanhaalmoment van de klemmenaansluitingen moet bij installatie worden geverifieerd volgens de specificatie van de reactor — losse aansluitingen bij de nominale stroomsterkte veroorzaken lokale verwarming bij de klem die het wikkelingsontwerp van de reactor niet kan opvangen en die pas zichtbaar wordt wanneer de verbinding begint te degraderen.

Inkoopnotities

De A81L-0001-0155 is verkrijgbaar via de Fanuc MRO- en surplusmarkt in nieuwe, surplus- en gebruikte staat. Bij het beoordelen van een gebruikte eenheid, inspecteer de klemmenaansluitingen op verkleuring of schade door hitte, verifieer dat alle drie de wikkelingen intact zijn (een eenvoudige weerstandsmeting bevestigt continuïteit) en bevestig de inductiewaarde met een LCR-meter als de servicegeschiedenis van de eenheid onbekend is.

De reactor heeft geen inherente slijtage — een eenheid in goede fysieke staat met intacte wikkelingen presteert identiek aan een nieuwe eenheid.

Bevestig de juiste suffix voordat u bestelt.

De A81L-0001-serie omvat meerdere stroom- en inductiewaarden voor verschillende aandrijfsysteemconfiguraties. De 0155-suffix identificeert specifiek de 46A / 0,13mH specificatie — aangrenzende suffixes in dezelfde serie hebben andere ratings en zijn geen gelijkwaardige vervangers.

Veelgestelde vragen

V1: Welke Fanuc CNC-machineconfiguraties gebruiken de A81L-0001-0155?

Deze reactor is bevestigd geïnstalleerd in Fanuc-gestuurde verticale bewerkingscentra, waaronder de Fortune VMC-55 met FANUC 0i-MC besturing. Meer in het algemeen is de A81L-0001-0155 de correct gespecificeerde reactor voor Fanuc CNC aandrijfconfiguraties waarbij de totale AC-ingangsstroom in de 46A-klasse valt — typisch middelgrote meerassige servosystemen met een gecombineerde servo- en spindelaandrijfvermogensvereiste die binnen de 46A continue rating van deze reactor valt.

V2: Kan het aandrijfsysteem werken zonder de lijnreactor?

De aandrijvingen zullen op korte termijn zonder de reactor functioneren, maar doen dat verwijdert de inschakelstroombegrenzing en de transiënte demping die hij biedt. Elke stroomcyclus levert onbeperkte inschakelstroom aan de gelijkrichterdiodes. Spanningspieken op het net bereiken de ingang van de aandrijving met volledige stijgsnelheid.

Na verloop van tijd versnellen deze belastingen de degradatie van de gelijkrichter en de veroudering van de DC-buscondensatoren. Het praktische gevolg is een voortijdige aandrijffout — meestal zonder waarschuwing — in plaats van een direct operationeel probleem. Het vervangen van een aandrijfarmodulemodule overschrijdt de kosten van het onderhoud van de reactor aanzienlijk.

V3: Is de A81L-0001-0155 uitwisselbaar met de A81L-0001-0156 of A81L-0001-0157?

Nee — niet zonder technische verificatie. De 0156 heeft een rating van 62A / 0,14mH en de 0157 van 110A / 0,07mH. Elke suffix komt overeen met een specifieke aandrijfsysteemconfiguratie met verschillende totale stroom- en inductievereisten.

Het gebruik van een ondermaatse reactor (lagere stroomsterkte) riskeert aanhoudende overstroom door de wikkelingen. Het gebruik van een andere inductiewaarde verandert de harmonische en inschakelstroombeveiligingseigenschappen. Stem altijd de suffix van het onderdeelnummer exact af op de specificatie van het aandrijfsysteem.

V4: Hoe verifieer ik een gebruikte A81L-0001-0155 voor installatie?

Inspecteer de klemmenaansluitingen op verkleuring door hitte of losse hardware. Meet de weerstand over elk van de drie wikkelingen om continuïteit en fasebalans te bevestigen — alle drie moeten dezelfde lage weerstandswaarde aangeven.

Verifieer dat er geen continuïteit is tussen de wikkelingen of tussen een wikkeling en de reactorbehuizing (wat een isolatiefout zou aangeven). Indien apparatuur beschikbaar is, bevestig de 0,13mH inductie met een LCR-meter. Een eenheid die deze controles doorstaat, presteert identiek aan een nieuwe eenheid.

V5: Wat gebeurt er als een hoger beoordeelde reactor uit dezelfde serie wordt gebruikt — bijvoorbeeld de 0157 met 110A?

De 0157 met hogere stroomsterkte zou voldoende stroomcapaciteit bieden, maar de inductie (0,07mH) is lager dan de 0,13mH van de 0155. Dit vermindert de harmonische demping en de inschakelstroombegrenzing in vergelijking met de correct gespecificeerde reactor.

De aandrijving zal werken en er zal geen onmiddellijke fout optreden, maar de effectiviteit van de beveiliging is verminderd ten opzichte van de correcte specificatie. Voor een permanente installatie is het afstemmen van de door Fanuc gespecificeerde reactor-suffix op het aandrijfsysteem de juiste technische praktijk.
