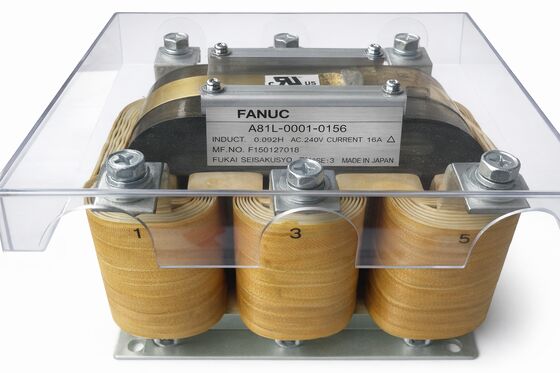

Fanuc A81L-0001-0156 | 3-fase AC lijnreactor — 62A, 0,14mH, 264V, CNC-aandrijfbeveiliging

Onderdeelnummer: A81L-0001-0156

Serie: A81L-0001

Type: 3-fase AC lijnreactor

Staat: Nieuw / Surplus / Gebruikt beschikbaar

Overzicht

De Fanuc A81L-0001-0156 is een 3-fase AC lijnreactor met een nominale stroom van 62A, een inductie van 0,14mH en een nominale spanning van 264V AC, ontworpen voor gebruik in Fanuc CNC servo- en spindelaandrijfsystemen. Het wordt geïnstalleerd tussen de inkomende netvoeding en de AC-ingangsklemmen van het aandrijfsysteem, en fungeert als een gecontroleerde impedantie in serie met alle drie de fasen tegelijkertijd. Die plaatsing — precies op het punt waar ruwe netspanning gevoelige aandrijvingselektronica ontmoet — is waar de reactor zijn plaats in de kast verdient.

Vergeleken met de A81L-0001-0157 met hogere stroomsterkte (110A / 0,07mH), heeft de A81L-0001-0156 een lagere stroomsterkte met een hogere inductiewaarde.

Die combinatie vertelt het verhaal van zijn toepassing: het is bedoeld voor kleinere Fanuc aandrijfconfiguraties waar de totale geaggregeerde ingangsstroom matig is, en waar de extra inductie zorgt voor een grondigere harmonische demping en inschakelstroombegrenzing dan alternatieven met lagere inductie leveren.

Op machines met een enkele servoversterkermodule, een compacte spindelaandrijving of een configuratie met beperkte assen, is de specificatie van 62A / 0,14mH de juiste keuze — geen noodoplossing, maar een bewuste afstemming op de elektrische vereisten van het aandrijfsysteem.

Belangrijkste specificaties

Hogere inductie, lagere stroom — Begrip van de specificatie

De relatie tussen inductie en stroomsterkte in lijnreactoren is niet willekeurig. Hogere inductie creëert meer impedantie, wat betekent dat zowel de inschakelstroom bij het inschakelen als de harmonische stroom tijdens bedrijf effectiever wordt beperkt.

Maar hogere inductie veroorzaakt ook meer spanningsval bij de nominale stroomsterkte — daarom gebruiken grotere reactoren met hogere stroomsterkte lagere inductiewaarden om het spanningsverlies binnen acceptabele grenzen te houden voor het aandrijfsysteem dat ze voeden.

Bij 0,14mH en 62A bevindt de A81L-0001-0156 zich aan de hogere kant van de Fanuc A81L-reactor-familie in deze stroomklasse.

Het resultaat is relatief sterke harmonische onderdrukking en inschakelstroombegrenzing voor de aandrijfcapaciteit die het dekt — nuttig in faciliteiten waar de kwaliteit van de voeding variabel is, waar andere gevoelige apparatuur hetzelfde voedingscircuit deelt, of waar de elektrische geschiedenis van de machine onverklaarbare aandrijfinvoerfouten bevat die een effectievere reactor mogelijk had kunnen voorkomen.

De nominale spanning van 264V bevestigt dat deze reactor is ontworpen voor internationale industriële netspanningen — met name het 200–240VAC bereik dat in heel Europa en Azië wordt gebruikt, en de 208V/240V configuraties met één kast die gebruikelijk zijn in Noord-Amerikaanse industriële installaties. Het is niet geschikt voor 480V driefasensystemen.

Wat de reactor beschermt, en hoe

Elke Fanuc servo- en spindelaandrijving bevat een gelijkrichtertrap — meestal een diodebrug — die de inkomende AC-voeding omzet naar de DC-busspanning die de omvormer gebruikt om de motor aan te drijven. Die gelijkrichtertrap is direct blootgesteld aan wat de netvoeding levert: inschakelstromen, spanningspieken, harmonische storingen van andere apparatuur op dezelfde voeding, en de cumulatieve thermische belasting van herhaaldelijk in- en uitschakelen.

De A81L-0001-0156 pakt al deze tegelijkertijd aan. Op het moment van inschakelen weerstaat de inductie van 0,14mH de plotselinge stroomvraag van de ontladen DC-buscondensatoren van de aandrijving — de inschakelstroom die anders zou pieken tot een veelvoud van de bedrijfsstroom en de gelijkrichterdiodes bij elke inschakelcyclus zou belasten.

Gedurende de levensduur van een productiemachine die één of twee keer per dienst wordt ingeschakeld, levert deze herhaalde inschakelstroombeperking een meetbaar verschil op voor de levensduur van de gelijkrichter.

Tijdens bedrijf creëert de omvormerschakeling in servo- en spindelaandrijvingen harmonische stromen op veelvouden van de voedingsfrequentie — voornamelijk de 5e en 7e harmonischen in een driefasensysteem.

Deze stromen vloeien terug via de netaansluiting en kunnen naburige apparatuur beïnvloeden, storingen veroorzaken in beveiligingsapparaten van de voeding, of bijdragen aan onverklaarbare thermische problemen in distributietransformatoren. De inductie van de reactor dempt deze harmonischen aan de bron, waardoor ze binnen acceptabele niveaus op het voedingscircuit blijven.

Spanningspieken — snelle pieken door het schakelen van nabije contactoren, het starten van motoren of schakelgebeurtenissen van het nutsbedrijf — worden vertraagd door de inductie van de reactor voordat ze de ingangscondensatoren van de aandrijving bereiken.

De condensatoren zien nog steeds de energie van de piek, maar ze zien deze met een gecontroleerde stijgsnelheid in plaats van als een onmiddellijke stap, wat de belasting op de isolatie van de condensator vermindert en de levensduur verlengt.

Installatie in de aandrijfkast

De A81L-0001-0156 wordt in serie geïnstalleerd met de drie fasen van de voeding, meestal aan de AC-ingang van de servovoedingsectie van de machine. In de meeste Fanuc aandrijfkastconfiguraties komt de voeding binnen via een stroomonderbreker of zekeringkast, gaat door de reactor en wordt vervolgens aangesloten op de voedingseenheid (PSM) of rechtstreeks op de hoofd AC-bus van het aandrijfsysteem.

De reactor heeft geen stroomverbindingen — het is een puur passief component met drie ingangs- en drie uitgangsklemmen.

Bij een nominale stroomsterkte van 62A moet de doorsnede van de geleider die de reactor voedt en verlaat correct worden gedimensioneerd. Ondergedimensioneerde bedrading die een lijnreactor verbindt, veroorzaakt lokale verwarming aan de aansluitingen die onafhankelijk is van de reactor zelf en pas zichtbaar wordt wanneer de isolatie of de terminalhardware tekenen van slijtage vertoont.

Controleer of de doorsnede van de geleider overeenkomt met de nominale stroomsterkte van 62A, en niet alleen met de nominale ingangsstroom van de downstream aandrijving, die onder lichte belasting lager kan zijn.

De montagepositie is belangrijk voor thermisch beheer. De koperen wikkelingen en de ijzeren kern van de reactor dissiperen een deel van de stroom die erdoorheen vloeit als warmte.

In een goed geventileerde kast wordt dit zonder problemen geabsorbeerd bij gematigde omgevingstemperaturen. In een afgesloten of slecht geventileerde behuizing voegt de temperatuurstijging van de reactor toe aan de totale thermische belasting van de kast en moet deze worden meegenomen in de specificatie voor de koeling van de kast.

Inkoop en verificatie

De A81L-0001-0156 is verkrijgbaar via de Fanuc MRO en de surplusmarkt. Bij het beoordelen van een gebruikt exemplaar, inspecteer de terminalaansluitingen op tekenen van oververhitting — verkleuring, gesmolten isolatie of losse hardware — en controleer of alle drie de wikkelingsterminalen intact en correct zijn aangedraaid.

Een eenvoudige weerstandscontrole over elke wikkeling en tussen de wikkelingen en aarde bevestigt de basisintegriteit van de isolatie.

De inductie van de reactor kan worden geverifieerd met een LCR-meter als de waarde vóór installatie moet worden bevestigd, hoewel dit zelden nodig is bij een exemplaar zonder zichtbare schadegeschiedenis.

Bij het bestellen van een vervanging, controleer specifiek de 0156-suffix.

De A81L-0001-serie omvat meerdere reactor ratings met verschillende inductie- en stroomwaarden — andere suffixes in dezelfde serie zijn niet equivalent, zelfs als ze er fysiek vergelijkbaar uitzien. De specificatie van 62A / 0,14mH / 264V is uniek voor de 0156.

Veelgestelde vragen

V1: Wat is het verschil tussen de A81L-0001-0156 en de A81L-0001-0157?

De 0157 heeft een nominale stroom van 110A met een inductie van 0,14mH — hogere stroom, lagere inductie — geschikt voor grotere Fanuc aandrijfsystemen met een hogere geaggregeerde ingangsstroom. De 0156 heeft een nominale stroom van 62A met 0,14mH — dezelfde inductie, lagere stroomcapaciteit — afgestemd op kleinere aandrijfconfiguraties.

Het gebruik van de 0157 op een systeem dat is ontworpen voor de 0156 biedt voldoende stroomcapaciteit, maar dezelfde inductie, dus de harmonische en inschakelprestaties blijven ongewijzigd.

Het gebruik van de 0156 waar de 0157 is gespecificeerd, riskeert aanhoudende overstroom door de reactorwikkelingen. Stem de stroomsterkte altijd af op de werkelijke ingangsstroom van het aandrijfsysteem.

V2: Is de A81L-0001-0156 compatibel met 480V driefasige voedingen?

Nee. De nominale spanning van 264V AC bevestigt dat deze reactor is ontworpen voor 200–240VAC driefasige netten, wat de standaard voedingsspanning dekt die wordt gebruikt met Fanuc 200V klasse servo- en spindelaandrijfsystemen. Fanuc 400V klasse aandrijfsystemen vereisen reactoren die geschikt zijn voor die spanningsklasse.

Het installeren van een reactor met een nominale spanning van 264V op een 480V voeding is een isolatierisico en een veiligheidsgevaar — de spanningsklasse van de reactor moet overeenkomen met de netspanning.

V3: Hoe verhoudt de 0,14mH inductie zich tot typische lijnreactoren, en is meer inductie altijd beter?

0,14mH is aan de matige tot hogere kant voor een 62A driefase reactor. Meer inductie zorgt voor een betere harmonische demping en sterkere inschakelstroombegrenzing, maar het introduceert ook meer spanningsval over de reactor bij de nominale stroomsterkte — wat de spanning vermindert die beschikbaar is voor de DC-bus van de aandrijving onder belasting.

Fanuc specificeert inductiewaarden die de effectiviteit van de beveiliging balanceren tegen acceptabele spanningsval voor elke aandrijfsysteemconfiguratie. Het gebruik van een significant hogere inductiewaarde dan gespecificeerd riskeert onder spanningscondities aan de aandrijfinvoer tijdens piek stroomvraag.

V4: Kan het Fanuc aandrijfsysteem werken zonder de lijnreactor?

De aandrijvingen zullen functioneren zonder de reactor, maar de ingangsbeveiliging die deze biedt ontbreekt. Elke inschakelcyclus levert onbeperkte inschakelstroom aan de gelijkrichterdiodes. Harmonische stromen vloeien met hogere amplitude naar het net. Spanningspieken bereiken de aandrijfinvoer zonder demping.

Het praktische effect accumuleert langzaam — de veroudering van condensatoren versnelt, de belasting op de gelijkrichter neemt toe en de aandrijving wordt kwetsbaarder voor ingangsgerelateerde storingen. Op een machine die naar verwachting jarenlang in productie zal draaien, is het verwijderen van deze beveiliging om kastkosten of complexiteit te verminderen een slechte afweging.

V5: Vereist de reactor enig onderhoud?

Routine onderhoudseisen zijn minimaal. De reactor heeft geen bewegende delen en vereist geen smering, afstelling of kalibratie. Periodieke inspectie van de terminalaansluitingen op stevigheid en tekenen van oververhitting is de moeite waard — losse of gecorrodeerde terminals bij de nominale stroomsterkte genereren lokale warmte waarvoor de wikkelingsspecificatie van de reactor geen rekening houdt.

Een weerstandscontrole van de wikkeling tijdens gepland kastonderhoud bevestigt de integriteit van de isolatie. Verder wordt de levensduur van de reactor bepaald door de kwaliteit van de installatieomgeving in plaats van door een inherent slijtage mechanisme.
