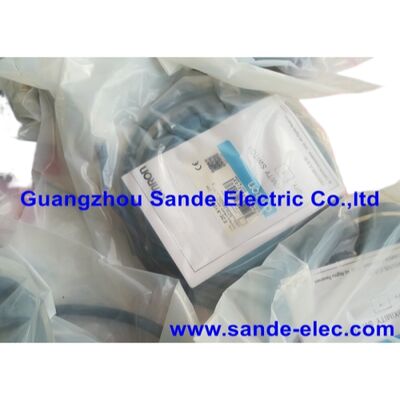

E2E-X10ME1 NIEUWE OMRON NABIJHEIDSSCHAKELAAR E2EX10ME1 E2E-X10ME1 E2E-X10ME1

Omron E2E-X10ME1∙ Inductieve nabijheidssensor ∙ M18 Onbeschermd, 10mm NPN NO, 12 ∙ 24VDC, 200mA, 200Hz, IP67, -40°C tot +85°C, 2m oliebestendige kabel

Overzicht

DeOmron E2E-X10ME1is een M18 niet-beschermde inductieve nabijheidssensor met een sensorafstand van 10 mm, 3-draad NPN normaal open uitgang,en een schakelcapaciteit van 200mA .

Het achtervoegsel ME identificeert Omrons variant met uitgebreide capaciteit: wanneer het standaard E2E M18 onbeschermde model (E2E-X14MD1) een schakelcapaciteit van 100mA heeft, verdubbelt de ME1-variant dit tot 200mA,het uitbreiden van de mogelijkheid om met directe belasting te rijden tot apparaten met een hogere stroom.

Het werktemperatuurbereik van −40 °C tot +85 °C is de specificatie die de E2E-X10ME1 het meest onderscheidt van standaard E2E-varianten.

Waar de meeste E2E-nabijheidssensoren zijn ingedeeld op −25°C tot +70°C, is de uitgebreide vloertemperatuur van het ME1-model geschikt voor buiteninstallaties in koude klimaten, onverwarmde opslagruimten,koelingsomgevingenDe bovengrens van +85°C is geschikt voor installaties in de buurt van warmtebronnen ­ giet- en smedingsapparatuur,warmtebehandelingslijnen, en machines zonder koeling in een behuizing ° waarbij de omgevingstemperatuur routinematig 70°C overschrijdt.

Omdat de E2E-X10ME1 niet afgeschermd is, breidt hij zijn elektromagnetisch veld uit in alle richtingen vanaf de sensor.het bereiken van de sensorafstand van 10 mm van een M18-carrosserie die een intern afgeschermde sensor van dezelfde grootte niet kan bereiken.

This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.

Belangrijkste specificaties

200mA Schakelcapaciteit

The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.

Gewone industriële 24V gelijkstroombelastingen binnen het bereik van 200mA omvatten kleine magnetoventielen (meestal 50-150mA bij 24V), relais spoelen (10-80mA), pilootlichten en torenlichten (20-50mA),en teller/display-invoer.

Met 200mA beschikbaar, wordt de sensor rechtstreeks aan de belasting gekoppeld zonder extra hardware, waardoor het circuit vereenvoudigd wordt en het kosten- en storingpunt van een intermediair schakelapparaat wordt geëlimineerd.

Het vermogen van 200 mA betekent niet dat de sensor motorbelastingen of zware inductieve spoelen onbepaald kan aandrijven.Voor inductieve belastingen magnetronen en relais spoelen de inrush stroom bij het inschakelen is hoger dan de steady-state stroom, en de inductieve schop bij het uitschakelen creëert een spanningsspits.

Omron's overspanningsonderdrukker bescherming in de E2E-X10ME1 verwerkt normale inductieve schakeling transiënten, maar voor belastingen met hoge inductantie,een terugvliegdiode over de lading is een goede praktijk om de draai-off piek te beperken.

-40°C tot +85°C

Omron beoordeelt de E2E-X10ME1 over een 125 ° C-span van -40 ° C tot +85 ° C, wat breder is dan de 95 ° C-span van de standaard E2E. Deze uitgebreide beoordeling heeft twee kanten.

Aan het koude einde is -40°C de drempel voor betrouwbare start van elektronica in buitenwinter in Canada, industriële installaties in het Noordpoolgebied,en koelkasten indien een sensor is ingesteld op -25°C en de omgeving daalt tot -35°C op een winternacht, kan de standaard sensor niet werken bij ochtendstarten.

Op het hete punt bedraagt +85°C de omgevingsomstandigheden in de nabijheid van warmtebehandelingsovens, smederijpers, gietmachines en industriële ovens waar machinepositiesensing nodig is.

Om de prestaties van de sensorafstand specifiek te bepalen, specificeert Omron dat de temperatuurschommeling het schakelpunt met ±10% verschuift over het bereik van -25 °C tot +70 °C dat bij 23 °C wordt verwezen.Dit betekent dat de E2E-X10ME1 bij de extreme temperaturen binnenDe 8 mm-instellingsafstand (80% van de nominale 10 mm) biedt voldoende ruimte voor de thermische variatie.

Veelgestelde vragen

V1: Hoe verbindt de E2E-X10ME1 NPN-uitgangsdraad met een standaard PLC?

Drie-draad NPN-verbinding: bruine draad naar DC-toevoer van +12 ∼24 V, blauwe draad naar gewone (0 V) stroom, zwarte uitgangsdraad naar PLC NPN digitale invoerterminal.

Wanneer een ijzervormig doel het 10 mm-sensorveld binnendringt, leidt de NPN-uitgangstransistor de zwarte draad de PLC-invoerterminal naar 0V,en de PLC registreert een logica 1-invoer (voor NPN-invoerkaarten die zijn geconfigureerd voor zinken logica). Wanneer er geen doelwit aanwezig is, is de output open de input leest logica 0.

V2: Wat is het vereiste voor de metalenvrije zone voor de M18 E2E-X10ME1 zonder afscherming?

Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.

De beugel moet overeenkomen met de M18-draad en het omringende metalen oppervlak moet aan elke zijde minstens 18 mm achter de sensorpunt liggen.Als deze zone niet wordt gehandhaafd, wordt de effectieve sensorafstand verkleind, omdat het omringende metaal het ongeschermde zijveld absorbeert..

Vraag 3: Het werkspanningsbereik is 10 40 V, maar de spanning van de voedingsbron is 12 24 V. Wat is het verschil?

De spanning van de voedingsvoorziening (1224 V) is het aanbevolen nominale werkbereik voor een stabiele, gespecificeerde prestatie.

Het werkspanningsbereik (10 ̊40 V) is het absolute bereik waarbinnen de sensor zonder beschadiging werkt.met een vermogen van niet meer dan 50 W.

Het continu werken boven 24V of onder 12V ligt buiten de Omron-prestatie-specificatie voor schakelnauwkeurigheid, maar binnen de overlevingsgrens.,gekenmerkte prestaties.

V4: Kan de E2E-X10ME1 aluminiumdoelen detecteren in het volledige bereik van 10 mm?

Aluminium heeft een correctiefactor van ongeveer 0,3×0,4 × voor M18-sensoren zonder afscherming;met een effectieve sensorafstand van ongeveer 3 ∼ 4 mm voor een doelwit met standaardplaat afmetingen (30 × 30 mm).

Voor de E2E-X10ME1 bij aluminiumdoelen moet de installatie-kloof binnen de 3 mm goed binnen de 8 mm-instellingsafstand zijn om een betrouwbare detectie te garanderen.controleer altijd de werkelijke schakelafstand met de specifieke legering en de geometrie in de installatieomstandigheden voordat de sensorpositie wordt bevestigd.

V5: Het stroomverbruik is 13mA en de schakelcapaciteit is 200mA – kan de stroomcapaciteit beide dekken?

Ja, dit zijn afzonderlijke stroomwaarden. De 13mA is de eigen interne stroomopname van de sensor van de voeding (altijd aanwezig wanneer deze wordt aangedreven).

De 200 mA is de maximale stroom die door de uitgangstransistor kan stromen wanneer de uitgang actief is (doel gedetecteerd).

De stroomvoorziening moet 13mA voor de sensor plus maximaal 200mA voor de belastingstroom leveren, tot een totaal van 213mA per sensor van de 24V gelijkstroomvoorziening.en de totale voedingsstroomvraag is dichter bij 50 ∼ 100 mA per sensor, afhankelijk van de aangesloten belasting.
