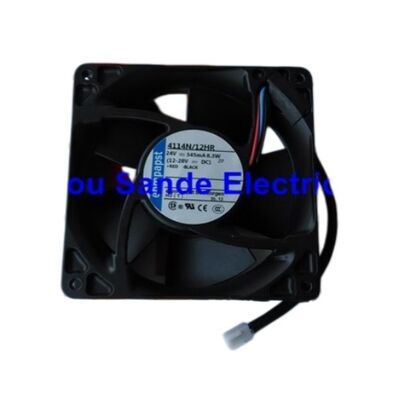

4114N-12HR Nieuwe emb-Papst 4114N/12HR 4114N 12HR DC24V 345mA 8,3W koelventilator

4114N-12HR | ebm-papst 120 mm DC-koelventilator - 24V / 345mA / 8,3W / 4000 RPM / 126 CFM / industriële omvormerkoeling

ebm-papst 4114N/12HR — Industriële DC-ventilator voor omvormerkoeling

De 4114N-12HR is een 24V DC axiale koelventilator van ebm-papst – een van 's werelds toonaangevende fabrikanten van industriële ventilatoren en motoren, met hoofdkantoor in Duitsland en een reputatie voor nauwkeurig ontworpen koelproducten. De 4114N/12HR komt uit de 4114N-serie van ebm-papst - de 120 mm DC-ventilatorfamilie voor industriële 24V-aangedreven apparatuur.

De luchtstroom van 126,3 CFM bij 4000 tpm maakt de 4114N-12HR tot een krachtige 120 mm-ventilator, die aanzienlijk meer luchtstroom levert dan typische 120 mm-ventilatoren bij een vergelijkbaar voltage. Deze prestaties komen overeen met de primaire toepassing ervan als koelventilator voor industriële omvormers, waarbij een hoge IGBT-vermogensdissipatie een maximale luchtstroom vereist binnen het standaard 120 mm paneelmontageformaat.

Belangrijkste specificaties

ebm-papst Engineering — Premium industriële ventilatornormen

ebm-papst wordt internationaal erkend vanwege uitmuntende ventilatortechniek - hun industriële ventilatoren worden gespecificeerd in veeleisende toepassingen waar betrouwbaarheid en prestatieconsistentie van belang zijn:

EC-motortechnologie (elektronisch gecommuteerd):ebm-papst was een pionier op het gebied van EC-ventilatortechnologie: borstelloze DC-motoren met efficiënte elektronische commutatie. De 4114N-12HR maakt gebruik van een borstelloos DC-motorontwerp voor een lange levensduur en een hoog rendement in vergelijking met AC-motoren met schaduwpolen in dezelfde toepassing.

Hoge luchtstroomefficiëntie:De 4114N/12HR levert 126,3 CFM bij 8,3 W – een luchtstroom-vermogensverhouding die het aerodynamische bladontwerp en de efficiënte motor van ebm-papst weerspiegelt. Standaard industriële DC-ventilatoren van vergelijkbare grootte leveren doorgaans 80–100 CFM; De 126 CFM-uitvoer van de 4114N/12HR identificeert hem als een krachtige eenheid.

Toepassingen

Industriële frequentieregelaars:Vervangende of directe koelventilator voor VFD/omvormerbehuizingen die gebruik maken van 24V-aangedreven koeling met bewaking van de ventilatorsnelheid - een gebruikelijke specificatie in Siemens MICROMASTER, ABB ACS, Danfoss en soortgelijke schijfplatforms die gebruik maken van 24V DC-koelventilatoren.

Servoversterkerkoeling:24V-aangedreven koelventilator voor servoaandrijvingskasten - de luchtstroom van 126 CFM verwijdert de warmte van IGBT-vermogenstrappen in servoversterkerbehuizingen uit het middensegment.

Apparatuur voor industriële automatisering:Koeling voor automatiseringscontrollers, voedingen en industriële computers die 120 mm 24V DC-ventilatoren met snelheidsbewaking vereisen.

Veelgestelde vragen

Vraag 1: Wat identificeert het HR-achtervoegsel in ebm-papst 4114N-12HR?

In het naamgevingssysteem van ebm-papst identificeert het HR-achtervoegsel een specifieke versie met ingebouwde rotorvergrendelingsbescherming en snelheidsoutput (toerentellerfeedback). Standaardversies zonder HR zijn 2-draads (alleen stroom); HR-versies hebben 3 draden inclusief de uitgang voor snelheidsbewaking. De HR-aanduiding is vereist voor aandrijf- en invertertoepassingen waarbij detectie van ventilatorstoringen via de snelheidssignaalingang vereist is.

Vraag 2: Wat is het uitvoerformaat van het signaal voor de ventilatorsnelheid van de 4114N-12HR?

De snelheidssignaaluitvoer van de derde draad is doorgaans een pulsuitvoer met open collector, die in veel ebm-papst-configuraties twee pulsen per omwenteling genereert. De omvormer of controller bewaakt de pulsfrequentie om het werkelijke ventilatortoerental te berekenen. De exacte uitgangsspecificatie (pulsen per omwenteling, signaalspanning, stroomcapaciteit) wordt bevestigd in de ebm-papst 4114N/12HR datasheet.

Vraag 3: Is de 4114N-12HR compatibel met 12V-voeding voor werking op lagere snelheid?

De 4114N-12HR is geschikt voor 24V DC. Bij werking op 12V wordt het motortoerental verlaagd tot ongeveer de helft van het nominale toerental (vanwege de proportionele relatie tussen gelijkspanning en borstelloze motortoerental bij open-luswerking). De luchtstroom neemt aanzienlijk af en de ventilator genereert mogelijk niet genoeg koppel om betrouwbaar te starten bij lage temperaturen. De specificaties van ebm-papst moeten worden geraadpleegd voor de minimale bedrijfsspanning voordat u de ventilator gebruikt buiten de nominale 24V-voeding.

Vraag 4: Hoe bevestig ik dat de 4114N-12HR de juiste vervanging is voor de koelventilator van mijn inverter?

Vergelijk de labelspecificaties van de defecte ventilator met die van de 4114N-12HR: spanning (24 V DC), afmetingen (120×120×38 mm) en aantal connectoren/draden (3-draads). Als de originele ventilator van een ander merk is maar deze parameters deelt, kan de 4114N-12HR dienen als functionele vervanging. Voor omvormers met ventilatorfoutbewaking controleert u of de polariteit van het snelheidssignaal van de derde draad en het aantal pulsen overeenkomen met de specificatie van de ventilatorfoutingang van de omvormer.
