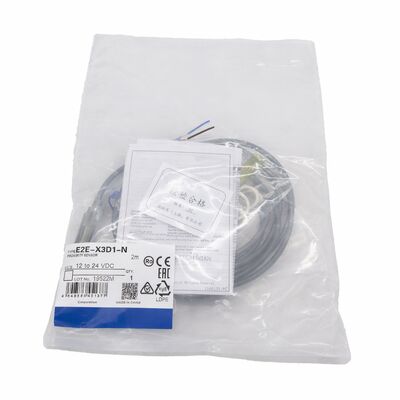

Omron E2E-X3D1-N-nabijheidsschakelsensor
M12, 3 mm, afgeschermd, DC 2-draad normaal open
Merk:Omron.Serie:E2E.Deelnummer:E2E-X3D1-N / E2EX3D1N
Status:Nieuw in originele verpakking. Gratis verzending. Op voorraad.
Bewezen betrouwbaarheid in industriële toepassingen
De Omron E2E-X3D1-N afgeschermde inductieve nabijheidsschakelaar heeft zich gevestigd als een maatstaf voor betrouwbaarheid op het gebied van werktuigmachines, vervoerders, robotcellen en assemblagebevestigingen.Deze M12 draad cilindrische sensor beschikt over 3 mm sensoriek bereik, DC 2-draad normaal open uitgang en IP67 milieubescherming voor het detecteren van ijzeren metalen doelen zonder fysiek contact.
Belangrijkste specificaties
| Specificatie |
Waarde |
| Huizen |
M12 cilindrisch, met draad |
| Afstandsmeting |
3 mm (nominale) |
| Sensormethode |
Inductieve (ferrometaal) |
| Bescherming |
Beschermd |
| Uitvoertype |
DC 2-draad, polariteitsbeschermd |
| Operatiemodus |
NO (normaal geopend) |
| Voedingsspanning |
10 tot en met 30 V gelijkstroom |
| Beperkingsbereik van belastingstroom |
3 tot 100 mA |
| Reactiefrequentie |
1,000 Hz maximaal |
| Werktemperatuur |
-25°C tot +70°C |
| Beschermingsgraad |
IP67 / oliebestendig |
| Huismateriaal |
met een breedte van niet meer dan 50 mm |
| Certificeringen |
CE, NEMA 1/4/6/12/13 |
Bron: Omron E2E-serie gegevensblad, cat. nr. D126-E1
Vermogen om te vloeiden
Het afgeschermde ontwerp stuurt het elektromagnetische veld door de sensorwand naar voren, waardoor de installatie in metalen beugels en machineframes zonder interferentie mogelijk is.Dit elimineert de noodzaak van plastic afstandsringe of minimale standoff-eisen, waardoor maximale ontwerpflexibiliteit in compacte installaties wordt geboden.
2-draad DC-eenvoud
De DC 2-draad-uitgangsarchitectuur vereenvoudigt de installatie door slechts twee geleiders te vereisen, waardoor het ideaal is voor het vervangen van mechanische schakelaars en het verminderen van de complexiteit van de bedrading.Dit ontwerp biedt directe compatibiliteit met de meeste PLC-invoerkaarten en behoudt een betrouwbare werking.
Hoog snelheidsprestaties
Met een maximale responsfrequentie van 1000 Hz verwerkt deze sensor hogesnelheidstoepassingen, waaronder het tellen van tandwielen, indexeren,en roterende doelwitdetectie met een ruime prestatiemarge voor standaard industriële toepassingen.
Sterke milieubescherming
De IP67-certificering zorgt voor volledige bescherming tegen stof binnendringen en tijdelijke onderdompeling in water.De oliebestendige detector en de PVC-kabelmantel bieden extra bescherming tegen snijoliën, koelmiddelen en hoogdrukwasomgevingen die gebruikelijk zijn in werktuigmachines.
Dual-LED-indicatoren
- Groene aanwijzer:Bevestigt vermogen en doel detectie binnen het detectiebereik tijdens de installatie
- Rood operationeel signaal:Toont real-time output status voor inbedrijfstelling en probleemoplossing
Gemeenschappelijke toepassingen
- Werktuigmachines en CNC-centra - detectie van de aanwezigheid van onderdelen en bevestiging van de positie
- Robotisch werktuig aan het eind van de arm - detectie van greeponderdelen en controle van het werkstuk
- Vervoersystemen - palletdetectie en positiebevestiging
- Stempel- en perslijnen - protectie van de matras en bevestiging van de materiaalvoeding
- Automobiele assemblage - verificatie van de aanwezigheid van onderdelen
- Lijnen voor levensmiddelen en dranken - detectie van metalen verpakkingen
Modelvarianten
| Model |
Verbinding |
Notities |
| E2E-X3D1-N 2M |
Vooraf bedraad, 2 m PVC-kabel |
Meest voorkomende voorraadvariant |
| E2E-X3D1-N 5M |
5 m PVC-kabel met vooraf bedraad draad |
Langere looptijden zonder verlenging |
| E2E-X3D1-M1G |
M12-aansluiting |
Installaties voor snelle ontkoppeling |
| E2E-X3D2-N 2M |
Vooraf bedraad, 2 m PVC-kabel |
NC-uitvoerversie |
Vaak gestelde vragen
Kan de E2E-X3D1-N niet-ijzeren metalen detecteren zoals aluminium of roestvrij staal?
Hoewel deze sensor is geoptimaliseerd voor ijzeren metalen, zal deze niet-ijzeren metalen detecteren met een verminderde sensorafstand (typisch 40-50% van de nominale afstand voor aluminium).Verifieer de betrouwbaarheid van de detectie met het werkelijke doelmateriaal tijdens de installatie.
Kunnen meerdere sensoren dicht bij elkaar worden gemonteerd?
Ja, met een minimale afstand van 30 mm naast elkaar of 20 mm tegenover elkaar om wederzijdse interferentie te voorkomen.
Wat is het verschil tussen NO- en NC-output?
Normaal geopende (NO) output wordt gesloten wanneer het doel wordt gedetecteerd (E2E-X3D1-N). Normaal gesloten (NC) output wordt geopend wanneer het doel wordt gedetecteerd (E2E-X3D2-N).
Wat is de minimale belasting van 3 mA?
DC 2-draad sensoren vereisen minimaal 3mA belastingstroom voor een goede werking.
Wordt de E2E-X3D1-N vervangen door nieuwere modellen?
Terwijl Omron de E2E NEXT-serie met verbeterde functies aanbiedt, blijft de E2E-X3D1-N beschikbaar en is het de directe vervanging voor bestaande installaties die identieke vorm, pasvorm en functie vereisen.
Verpakking en verzending
Verschept nieuw in originele Omron verpakking, verzegeld in de fabriek. Gratis verzending inbegrepen met snelle verzending voor voorraad eenheden. Internationale bestellingen verzonden via DHL, FedEx of UPS met volledige tracking.
