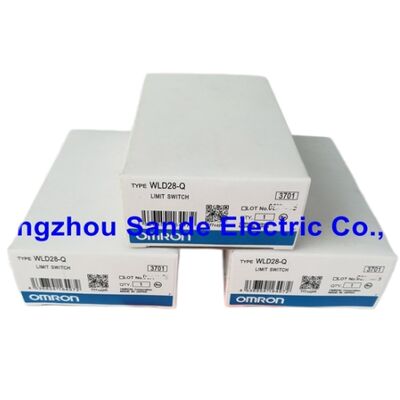

Nieuwe omron WLD28-Q WLD28Q limiet schakelaar gratis verzending snelle levering

Omron WLD28-Q. Omron WLD28-Q. Omron WLD28-Q.

Overzicht

DeOmron WLD28-Qis een variant van de spoelveer-aandrijver van de WL-serie voor algemene doeleinden-grensschakelaar de WL28-carrosserie is uitgerust met een spoelveer van roestvrij staal met een draaddiameter van 6,5 mm en een totale lengte van 140 mm,met een omnidirectionele naderingsactuator die bij aanraking van elke zijdelingse richting afwijkt en zichzelf terugstelt naar de neutrale positie wanneer de contactkracht wordt verwijderd.

Het mechanisme voor snelkoppeling in de schakelaar zorgt voor een schone,overstap met terugslagvermindering, ongeacht de naderingssnelheid van het aandrijfelement, van een langzaam bewegende machine-tafel naar een snel bewegende transportbandpusher.

De WL-serie is Omrons primaire lijn voor het detecteren van de positie van machines voor algemeen gebruik via fysiek contact.

Waar inductieve en foto-elektrische sensoren de grensschakelaars grotendeels hebben vervangen in nieuwe ontwerpen voor standaard aanwezigheids-/afwezigheidsdetectie,de WL-serie blijft actief toepasbaar in situaties waarin fysiek contact de juiste detectiemethode is: detectie van flexibele of zachte onderdelen waarbij de schakelaar fysiek met het doel moet afwijken in plaats van metaal in een gat te detecteren,aansturingselementen waarbij de naderingsrichting variabel of omni-directioneel is, en installaties waarbij de flexibele beweging van de spoelveer het mogelijk maakt doelen te detecteren die een stijve zuiger of rol zouden beschadigen.

De spoelveerhandhavend apparaat is het specifieke kenmerk dat deze variant binnen de WLD28-productenfamilie definieert.

De roestvrijstalen spoel biedt corrosiebestendigheid in koelmiddelen en olieomgevingen,en de veerlengte van 140 mm geeft een genereuze activeringszone de veer buigt en zet de interne schakelaar in werking over een reislengte die veel groter is dan een zuiger of rol kan onderbrengen.

Deze verlengde activeringsreis is waardevol voor het detecteren van passerende doelen waarbij de nadering niet nauwkeurig wordt gecontroleerd,of wanneer de herhaalbaarheid van de plaatsing van de machine onvoldoende is om een betrouwbare bediening van een zuiger met korte afstand te garanderen.

Belangrijkste specificaties

Coil Spring Actuator Omnidirectionele contact vanuit elke hoek

De spoelveer is de meest veelzijdige actuator in de WL-serie. the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

Deze omnidirectionele eigenschap elimineert de aanpassingsvereiste die andere actuatortypen afhankelijk maakt van een precieze doelbenaderingsgeometrie.

De roestvrijstalen spoel met een draaddiameter van 6,5 mm zorgt voor de materiaalsterkte en corrosiebestendigheid voor industriële omgevingen.

De 140 mm lange veer creëert een activeringszone van ongeveer 100 mm + van bruikbare reis ∙ een doelwit dat overal langs deze zone passeert, buigt de veer en zet de schakelaar in werking,een genereus detectievenster biedt langs de lengte van de veer die zuigeractuatoren niet kunnen bieden.

Voor toepassingen zoals het detecteren van uitstoten van onderdelen op persmachines, het detecteren van congestie op transportbanden waarbij een product vanuit elke richting kan worden geduwd, het detecteren van web- of bandbreuk op continu procesapparatuur,en aanwezigheidsdetectie van flexibele componenten die een stijve aandrijving niet kunnen duwen, is de flexibele, omnidirectionele reactie van de spoelveer de mogelijkheid.

Snap Action Mechanism

Het mechanisme voor snelle actie slaat energie op in een veer tot een bepaald triggerpunt,Vervolgens wordt het snel losgelaten, waarbij de contacten bij hoge snelheid worden overgeschakeld, ongeacht hoe langzaam of snel de aandrijvende kracht is aangebracht..

Deze snelheidsonafhankelijkheid is om twee praktische redenen van cruciaal belang.

Ten eerste, langzaam bewegende aandrijfelementen: een hydraulische tafel die zich met 1 mm/min beweegt.een handmatig positioneringsapparaat ️ kracht aanbrengen op de schakelaar zo langzaam dat een eenvoudig veercontact geleidelijk door de schakelzone zou gaan, waardoor een langere periode van contactbounce of elektrische boog op de contactoppervlakken ontstaat.Snap actie elimineert dit door ervoor te zorgen dat de contact reizen van open naar gesloten (of gesloten naar open) in microseconden, onafhankelijk van de snelheid van het aandrijfelement.

Ten tweede zorgt de snelle actie voor een consistente contactkracht en contactdruk over het volledige bereik van bedrijfsversnellingen en -temperaturen.

De herhaalbaarheid van de schakelpunten – de mechanische hysteresis tussen de in- en uitschakelposities – is nauw en voorspelbaar.Om die reden specificeert Omron de pre-travel dimensie (meestal 1.7 mm voor de WLD28-rolkolvenvarianten) met precisie.

SPST-NO + SPST-NC 2 dubbelcircuits

De contactconfiguratie zorgt voor één normaal open circuit en één normaal gesloten circuit van één schakelaar,elk geïmplementeerd als een dubbele onderbreking ∙ het contact onderbreekt het circuit op twee punten tegelijk.

dubbelbreukcontacten zorgen voor twee keer de boogonderbrekingsafstand in vergelijking met enkelbreukcontacten bij dezelfde contactreis,daarom bereikt de WL-serie de 10A/500VAC/600VAC-contactkwaliteit in een compact schakelaar.

In machinebesturingscircuits is de standaardconfiguratie voor positievergrendeling het hebben van zowel NO- als NC-contacten die beschikbaar zijn vanaf één schakelaar:de NO-contact bevestigt de aangedreven positie aan de PLC (sluit wanneer de veer wordt afgeleid), terwijl het NC-contact tegelijkertijd opent, waardoor een wisselwerking plaatsvindt waarbij één circuit tegelijkertijd wordt aangedreven en een ander wordt uitgeschakeld met één enkele schakelaar.

Veelgestelde vragen

V1: De veer wordt omschreven als "zelf-reset" wat betekent dit voor de werking?

Zelfreset betekent dat de aandrijflijn onder veerkracht terugkeert naar zijn neutrale (vrije) positie wanneer het aandrijfelement zich terugtrekt en de contacten tegelijkertijd terugkeren naar hun oorspronkelijke toestand (NO wordt geopend,NC sluit).

Er is geen vergrendeling of handhaving van de werking ∙ de schakelaar behoudt zijn aangedreven toestand niet na verwijdering van de aandrijvende kracht.

Dit is de standaardconfiguratie voor positie-detectie: de schakelaar wordt alleen ingeschakeld terwijl het doelwit op de veer drukt,en het contact keert terug naar zijn rusttoestand zodra het doel zich terugtrekt..

V2: Wat is het verschil tussen het dubbelbrekingscontact met twee circuits en een standaard SPDT met een enkelbrekingscontact?

Een standaard SPDT (single pole double throw) schakelt een enkele gemeenschappelijke aansluiting tussen twee contacten ¢ één pool, twee posities.

De twee-circuits dubbel-breukcontactconfiguratie van de WLD28-Q biedt twee afzonderlijke, onafhankelijke circuits: een SPST-NO (single pole single throw,normaal geopend) circuit en één SPST-NC (enkelpool enkelgooi), normaal gesloten) circuit, elk met een dubbele stopwerking.

De twee circuits schakelen tegelijkertijd, maar zijn elektrisch van elkaar geïsoleerd.in tegenstelling tot een SPDT waarbij beide werpen de gemeenschappelijke terminal delen.

V3: Kan de WLD28-Q bij 10A/500VAC rechtstreeks motorcircuits schakelen?

De nominale weerstandsstroom van 10 A is van toepassing op niet-inductieve (weerstands) belastingen bij 250 VAC.de binnenstroom bij motorstart (typisch 6x volle belastingstroom) moet binnen de binnenstroom van de schakelaar liggen, en de contactweerstand bij motorbelasting is lager dan de nominale elektrische weerstand van 750.000 bewerkingen.

Voor kleine motorschakeling (fractionele pk) is directe schakeling mogelijk met een geschikte afschakeling.

Voor grotere motoren beschermt een tussencontactor de grensschakelaars en is dit standaardpraktijk.

V4: De roestvrijstalen veer is 140 mm lang ∙ Hoe wordt deze bevestigd aan de schakelaar?

De spoelveer bevestigt zich aan de WLD28-carrosserie bij de kop, waar de veerbasis verbinding maakt met het bedieningsmechanisme van de schakelaar.De afwijking van de veer in elke zijdelingse richting geeft kracht aan het interne snap-actiemechanisme.

Voor de installatie wordt de schakelaar met M4-schroeven aan de machine gemonteerd door middel van de montagegaten van de schakelaarbehuising, waarbij de veer in de richting van de verwachte doelbenadering is georiënteerd.De constructie van roestvrij staal weerstaat het koelmiddel, olie en reinigingsmiddelen die typisch zijn voor werktuigmachines.

V5: Wat is het verschil tussen de gebruiksduur van het algemene type en de nominale elektrische duurzaamheid?

Mechanische levensduur (15,000Het aantal activeringen dat het schakelaarmechanisme onder normale omstandigheden zonder belasting doormaakt (vlam afwijking, snelle actie en terugkeer).Het aantal activeringen bij nominale belasting (10A/250VAC resistent), waarna de contactweerstand door boogerosie op de contactoppervlakken kan toenemen tot meer dan de specificatie bepaalt.

Bij toepassingen waarbij kleine PLC-belastingen (5 ¢ 20 mA) worden geschakeld, is de effectieve elektrische levensduur veel langer dan de nominale 750.000 bewerkingen ¢ de contacterosie bij microampere PLC-invoerstromen is verwaarloosbaar.Voor het schakelen van zware ladingen in de buurt van de nominale stroom, de 750.000-operatie elektrische levensduur is de beperkende specificatie.
