Q6BAT. Mitsubishi MELSEC Q-serie PLC batterij 3V / 1800mAh / Manganedioxide Lithium / Programmemory en RAM Data Retention

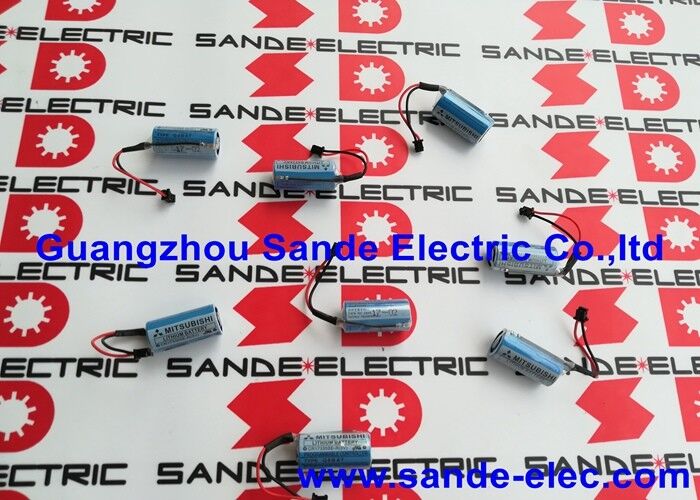

Q6BAT Dedicated Backup Battery voor de MELSEC Q-serie

De Q6BAT is de speciale back-upbatterij van Mitsubishi Electric voor MELSEC Q-serie CPU-modules.het behoud van alle batterij-geheugen in de CPU van de Q-serie terwijl de PLC-voeding wordt verwijderd.

De MELSEC Q is het modulaire, hoogwaardige PLC-platform van Mitsubishi ¢ dat wordt gebruikt in het volledige scala van industriële automatisering, van kleine zelfstandige machines tot grote gedistribueerde productiesystemen.CPU-modules van de Q-serie vertrouwen op de Q6BAT om:

Programmamemorie:GX Works2/GX Developer ladder logica van de gebruiker of een gestructureerd tekstprogramma dat in standaard RAM is opgeslagen het programma dat de machine of het proces bestuurt.

Standaard RAM:Gegevensregisters (D-apparaten), bestandsregisters en andere gegevensgebieden waar het programma proceswaarden, tellers, receptgegevens en systeemstatus opslaat.

Vergrendeling van de vergrendelingSpecifieke bit- en woordapparaten die door de programmeur zijn geconfigureerd als "latch"- (retentieve) apparaten

Zonder Q6BAT gaan alle drie de categorieën gegevens verloren bij elke stroomcyclus ­ waardoor het programma opnieuw moet worden geladen en de gegevens opnieuw moeten worden geïnitieerd voordat de machine opnieuw kan worden opgestart.

Belangrijkste specificaties

Alarm en bewaking voor batterijarm

De CPU van de Q-serie controleert de Q6BAT-spanning en geeft vooraf waarschuwing voordat het geheugenbehoud in gevaar komt:

SP.DI BATT fout:Wanneer de Q6BAT-spanning onder de alarmdrempel (ongeveer 2,7 V) valt, genereert de CPU een SP.DI BATT-fout, zichtbaar op de ERR-indicator van de CPU-module, de diagnostische functie van de programmeringssoftware,en elk geconfigureerd HMI-waarschuwingsscherm.

BAT-LED op CPU:De MELSEC Q-CPU-module is voorzien van een specifieke BAT-LED die oplicht wanneer de batterijspanning onder de drempel valt.

Speciale relais SM51 / register SD51:The PLC programme can read the battery alarm status from SM51 (battery alarm flag) and SD51 (battery status) — enabling automatic SCADA notification or machine fault output when the battery alarm triggers.

Toepassingsscenario's

MELSEC Q PLC onderhoudsvervanger:Een Q02HCPU op een productiemachine activeert de fout BAT LED en SP.DI BATT na enkele jaren gebruik.Q6BAT wordt vervangen tijdens de volgende geplande onderhoudsverschuiving.

Nieuwe Q-serie installatie:Een MELSEC Q-systeem wordt in gebruik genomen voor een nieuwe productielijn.

Veelgestelde vragen

V1: Welke CPU-modules van de Q-serie gebruiken de Q6BAT?

Q6BAT is compatibel met alle standaard CPU-modules van de Q-serie: Q00CPU, Q01CPU, Q02CPU, Q02HCPU, Q06HCPU, Q12HCPU, Q25HCPU en hun uitgebreide varianten.Bevestig de compatibiliteit uit de hardwarehandleiding van de specifieke CPU-module .

V2: Kan Q6BAT worden vervangen terwijl de MELSEC Q PLC draait?

Met de Q PLC aangesloten en in RUN-modus, behoudt de interne voedingsbron alle geheugen. De Q6BAT kan zonder gegevensverlies worden losgekoppeld en vervangen.Laat de CPU niet langer zonder batterij. Vervanging met stroom uitgeschakeld risico's gegevensverlies als de vervanging duurt meer dan een paar minuten.

V3: Wat wordt bedoeld met "slottoestel" in de Q6BAT-toepassingsbeschrijving?

Vergrendelde apparaten zijn PLC-geheugengebieden (specifieke bit- en woordapparaatbereiken) die door de gebruiker worden geconfigureerd om hun waarden door stroomcycli te behouden.Ze zijn geprogrammeerd in GX Works2/GX Developer als retentive zij houden hun laatste waarden over stroom-uit en stroom-op zonder herinitialisatieZonder Q6BAT verliezen zelfs deze als retentief geconfigureerde apparaten hun waarde bij stroomstoring.

V4: Hoe beïnvloedt de Q6BAT-spanning de werking van de CPU van de Q-serie bij lage batterij?

Wanneer Q6BAT onder de alarmdrempel (~ 2,7 V) valt, genereert de CPU de SP.DI BATT-fout, maar blijft het normaal draaien. Het batterijalarm zorgt er niet voor dat de uitvoering van het programma stopt.Het alarm geeft aan dat er een dreigend risico op gegevensbewaring bestaat.Vervang bij het alarm ∙ gegevensbehoud blijft functioneel totdat de batterij verder onder de retentiedrempel is uitgeput.
