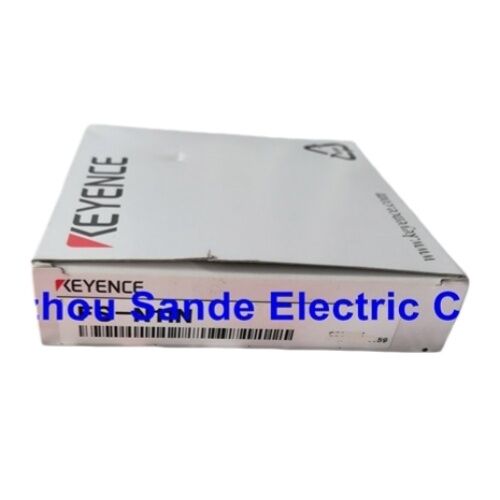

Digitale glasvezelversterker sensoren FSN11N

Keyence FS-N11N∙ ∙ Digital Fiber Optic Sensor Amplifier ∙ NPN Output, 6 Reactiemodi, APC, 12 ∙ 24VDC, hoofdunit

Overzicht

DeKeyence FS-N11Nis de NPN-uitgang, kabel-type hoofdunit in Keyence's FS-N-serie van digitale glasvezelsensorversterkers. Het verwerkt lichtsignalen ontvangen via een apart gemonteerde glasvezelsensorkop,de digitale signaalverwerking van de FS-N-serie op de ontvangen golfvorm toepast, en stuurt een discrete NPN-switchsignaal naar de machinecontroller.

De zes selecteerbare reactietijden – van 50 μs HIGH SPEED tot 16 ms MEGA – maken het mogelijk voor dezelfde fysieke eenheid om toepassingen te bedienen, variërend van de snelste sorteer- en telcycli tot de stabiele,geluidsgefilterde detectie van langzaam bewegende voorwerpen in elektrisch lawaaierige omgevingen.

De FS-N-serie scheidt de sensorkop volledig van de signaalverwerkingsversterker.

De glasvezelkop wordt rechtstreeks op het detectiepunt gemonteerd in strakke machineholtes, in de buurt van hete oppervlakken, op plaatsen met hoge trillingen,of waar een conventionele foto-elektrische sensor niet zou overleven of past.

De FS-N11N-versterker wordt weg van de vijandige omgeving gemonteerd in een schone, toegankelijke DIN-railpaneellocatie.

De glas- of kunststofvezel-optische kabel die de kop met de versterker verbindt, draagt alleen licht. Geen elektrische signalen reizen naar het detectiepunt.die het opvangen van EMI op de detectieplaats elimineert en het gebruik mogelijk maakt in omgevingen waar elektrische sensoren valse uitgangen zouden produceren.

De 4-element rode LED-lichtbron zorgt voor een brede, stabiele verlichting over de ontvangstkegel van de glasvezelkabel,bijdragen aan de consistente detectiedrempel waarvoor digitale glasvezelversterkers zijn gespecificeerd.

APC (Automatic Power Control), in- of uitschakelbaar vanaf de standaardstand van de fabriek, behoudt een constante uitgezonden lichtintensiteit, ongeacht temperatuurschommelingen en LED-veroudering,verdere stabilisatie van de detectiemarge gedurende de levensduur van de sensor.

Belangrijkste specificaties

Zes reactiemodi 1 Versterker voor elke toepassingssnelheid

De zes reactietijdinstellingen van de FS-N11N bestrijken een bereik van 320: 1 van 50 μs tot 16 ms, wat een bredere span is dan de meeste concurrerende glasvezelversterkers bieden.Het begrijpen van wat elke modus biedt en wat het kost is de sleutel tot het effectief gebruiken van de FS-N11N.

HIGH SPEED bij 50 μs is de snelste modus, geschikt voor het detecteren van afzonderlijke kleine onderdelen op hogesnelheidsconveyoren, het tellen van pulsen van encoders via glasvezel,of een toepassing waarbij het detectievenster korter is dan één milliseconde.

In de HIGH SPEED-modus is de interferentiepreventie uitgeschakeld (0 eenheden), wat betekent dat meerdere FS-N-versterkers die in hetzelfde fysieke gebied werken, elkaar kunnen beïnvloeden als hun lichtbronnen elkaar overlappen.

Bij HIGH SPEED zijn de detectiemarge en de geluidsdichtheid ondergeschikt aan de snelheid.

FINE at 250µs activates 4 interference-prevention units — a significant jump in mutual interference resistance for applications where multiple fiber sensors operate in close proximity while still requiring sub-millisecond response.

TURBO via MEGA-modus verhoogt geleidelijk het filteren en het voorkomen van interferentie (tot 8 eenheden in TURBO/SUPER/ULTRA/MEGA) ten koste van de responssnelheid.

ULTRA bij 4 ms en MEGA bij 16 ms zijn geschikt voor langzaam bewegende doelen in elektrisch lawaaierige industriële omgevingen, waar stabiele, valse-output-vrije detectie voorrang heeft op schakelingssnelheid.

Wanneer de interferentiepreventie is ingesteld op dubbele modus, verdubbelt het aantal beheersbare interferentiepreventie-eenheden

Architectuur en uitbreiding van de hoofdeenheid

Als hoofdunit is de FS-N11N het startpunt voor multi-assige glasvezelsensoren.het delen van de stroomvoorziening en de communicatie-uitgang van de hoofdunit zonder dat voor elke toegevoegde as extra bedrading nodig is.

Deze daisy-chain-architectuur vermindert de complexiteit van de bedrading van panelen in machines met vijf, tien of meer detectiepunten die worden bediend door glasvezelsensoren.

Het OLED-scherm leest de ontvangen lichtintensiteit, de ingestelde drempelwaarde,en de huidige uitvoerstatus .

Tijdens de installatie kan met één aanraking worden gecalibreerd: de leerfunctie neemt het lichtniveau op de doelpositie, berekent de optimale drempel en past deze toe zonder handmatige aanpassing.

Tijdens de productie toont het OLED-scherm de marge tussen het ontvangen signaal en de drempel.wat de realtime-indicator is van hoe dicht de sensor werkt aan de schakelgrens ∙ een kleine marge geeft aan dat de detectieopstelling aandacht nodig heeft voordat er een valse uitgang optreedt.

Veelgestelde vragen

V1: Welke glasvezel sensorkoppen zijn compatibel met de FS-N11N?

De FS-N11N is compatibel met Keyence's FS-serie glasvezelkoppen in de standaard diffuse, doorstraling en retro-reflecterende configuraties.

De glasvezelunit verbindt zich met de glasvezel-invoerpoorten van de versterker, één voor de zender, één voor de ontvanger bij doorstraling of één enkele poort voor diffuse typen.Fibre-eenheden van de FS-V-serie of oudere series kunnen adapterkabels vereisen; bevestig de compatibiliteit met Keyence voor niet-FS-N-serie vezelkoppen vóór bestelling.

V2: Wat doet APC en wanneer moet deze worden ingeschakeld?

APC (Automatic Power Control) controleert en past de uitgezonden lichtintensiteit continu aan om temperatuurveranderingen en LED-veroudering te compenseren.de uitgezonden intensiteit is vast en de detectiemarge kan licht verschuiven bij extreme temperaturen.

APC aanzetten voor toepassingen in omgevingen met variabele temperaturen of wanneer de sensor gedurende langere tijd zal werken zonder opnieuw te kalibreren;en wanneer het essentieel is om in de loop van de tijd een consistente detectiedrempel te handhavenIn de meeste standaardtoepassingen is het acceptabel om APC uit te schakelen met af en toe opnieuw te kalibreren.

V3: De maximale uitgangsstroom is vermeld als 100mA stand-alone en 20mA multi-connected. Wat betekent dit?

Wanneer de FS-N11N alleen wordt gebruikt, kan de NPN-uitgang tot 100mA dalen.de uitgangsstroom per eenheid is beperkt tot 20 mA om binnen de totale stroomcapaciteit van de gedeelde bus te blijven.

Controleer altijd of de aangesloten belasting PLC-invoerkaart, relais spoel of indicator stroom opneemt binnen de voor de installatieconfiguratie geldende limiet.

V4: Kan de FS-N11N werken met een gelijkstroomvoorziening van 12 V?

Ja. De FS-N11N accepteert 1224V DC (±10%), dus een 12V stroomtoevoer is binnen de specificatie. Bij 12V blijft de NPN open collectie restspanning (1V of minder) en de uitgangsstroomlimieten ongewijzigd.

Bevestig dat het PLC-invoercircuit compatibel is met een aandrijfliveau van 12 V indien de stroomvoorziening 12 V is ‡ sommige PLC-invoerstukken vereisen een hogere ON-spanningsdrempel die bij 12 V mogelijk niet betrouwbaar wordt bereikt.

V5: Hoeveel FS-N-uitbreidingseenheden kunnen worden aangesloten op één FS-N11N-hoofdeenheid?

Keyence specificeert in de systeemdocumentatie van de FS-N-serie het aantal uitbreidingsunits dat kan worden aangesloten op een enkele hoofdunit.De praktische grens hangt af van de totale stroomopname van alle aangesloten eenheden en de interne voedingscapaciteit van de hoofdeenheid.

Voor grote glasvezelsensorpanelen kan de hoofdunit FS-N11N meerdere uitbreidingsunitten per as ondersteunen;bevestig het maximale aantal uitbreidingen uit de huidige FS-N-serie configuratiegids van Keyence voor de specifieke firmwareherziening van de hoofdunit.
