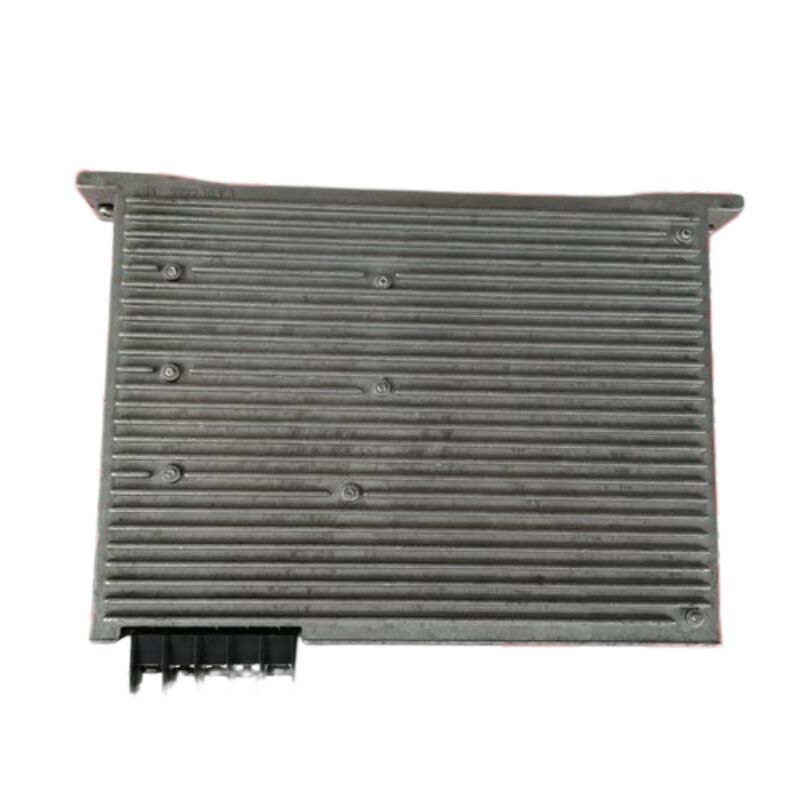

Gebruikte Smart HAAS servomotorversterker 45A 93-32-3551J

HAAS 93-32-3551J — BL Smart Servo Versterker, 45A, NGC As Aandrijving

Overzicht

De HAAS 93-32-3551J is een 45-ampère Brushless Smart Servo Versterker — de middenklasse as aandrijfmodule in HAAS Automation's NGC (Next Generation Control) servo versterker familie. Met HAAS's eigen onderdeelomschrijving "AMP, 45A BL SMART," bevindt deze zich tussen de 30A module en de zwaardere 60A en 90A eenheden, en het is de versterker naar keuze voor de middelzware voedingsassen die het meest voorkomen in HAAS's VMC en draaibank productgamma.

Deze eenheid wordt aangeboden in gebruikte / overtollige staat en wordt gepresenteerd zoals verwijderd uit een HAAS NGC machine. Kopers die op zoek zijn naar een kosteneffectieve manier om een as op een HAAS machine met NGC-besturing te herstellen, zullen hierin een directe functionele vervanging vinden voor elke 93-32-3551J of de vervangen 32-3551J die het zelf moest vervangen.

Geverifieerde Specificaties

Waar de 93-32-3551J Past in de HAAS NGC Architectuur

HAAS NGC machines verdelen bewegingsbesturing over individuele asversterkermodules, elk gevoed vanuit een gedeelde 320 V DC bus. Die bus wordt onderhouden door de Vector Drive assemblage — de centrale stroomconversie-eenheid van de machine — die de binnenkomende driefasige netvoeding gelijkricht naar een stabiele hoogspannings DC-rail en deze distribueert naar elke servoversterker in de kast.

De 93-32-3551J maakt direct gebruik van deze rail. Wanneer de NGC-besturing een beweging op de as commandeert die de versterker bedient, schakelt het vermogenstrap van de versterker die DC-busenergie om naar een driefasige uitgang met variabele frequentie en variabele amplitude naar de servomotor. De motor-encoder geeft positie- en snelheidsgegevens terug om de lus te sluiten, en de digitale communicatielijn van de versterker naar de besturing rapporteert continu de asstatus, foutcondities en thermische toestand.

Binnen de NGC elektrische kast worden vier versterkergroottes gebruikt: 30A, 60A en 90A naast deze 45A eenheid. Alle vier zijn architectonisch identiek en werken volgens dezelfde logica. Het verschil zit puur in de stroomwaarde van het vermogenstrap — wat bepaalt welke assen en welke motorframegroottes elke versterker kan ondersteunen.

Het "Smart" Onderscheid: Digitale Communicatie met de NGC Besturing

De aanduiding "BL Smart" is niet zomaar een productnaam. Het identificeert de communicatie-architectuur die deze versterkergeneratie onderscheidt van HAAS's eerdere analoge versterkers. In het Smart versterkerontwerp onderhoudt elke module een actieve digitale datalink met de NGC-besturing. Deze link transporteert niet alleen motorsignalen, maar ook continue diagnostische informatie: overstroomgebeurtenissen, busspanningsstatus, thermische belasting en foutcodes.

Wanneer er een asfout optreedt, weerspiegelt het alarmdisplay van de NGC-besturing specifieke, code-geïdentificeerde fouten die rechtstreeks afkomstig zijn van de interne monitoring van de versterker — in plaats van dat een technicus de oorzaak moet afleiden uit algemene asfoutmeldingen. Die diagnostische granulariteit is een van de praktische dagelijkse voordelen van de Smart versterkerarchitectuur voor onderhoudspersoneel.

Het voorvoegsel "BL" staat voor Brushless, wat bevestigt dat deze versterker is ontworpen voor en moet worden gekoppeld aan HAAS's borstelloze AC servomotoren. De driefasige motorverbindingen (U, V, W) en de motor-encoder feedbackkabel worden beide aan de voorkant van de versterker aangesloten, waardoor de bedrading ordelijk blijft en de verbindingsverificatie eenvoudig is tijdens installatie of vervanging.

Passieve Koeling: Wat het Betekent voor de Installatie

In tegenstelling tot sommige servoversterkers die hun eigen interne koelventilatoren hebben, maakt de 93-32-3551J gebruik van passief thermisch beheer via zijn koellichaam. De NGC elektrische kast regelt de luchtstroom op behuizingsniveau. HAAS's service documentatie identificeert een kastkoelventilator als onderdeel van het versterkersysteem; die ventilator moet werken op 120 V AC en moet functioneel worden bevestigd telkens wanneer oververhitting van de versterker wordt onderzocht.

De over-temperatuursensor in de versterker triggert bij 195°F (90°C). In de praktijk wordt die drempel zelden bereikt onder normale cycli wanneer de luchtstroom in de kast onbelemmerd is. Oververhittingfouten in het veld zijn bijna altijd gerelateerd aan geblokkeerde ventilatiepaden, een defecte kastventilator, of aanhoudende bewerkingen met hoge cycli zonder voldoende pauzetijd voor warmteafvoer.

Compatibiliteit met HAAS NGC Machines

De 93-32-3551J wordt gebruikt in een breed scala aan HAAS NGC machines waar een 45A asversterker is gespecificeerd. Typische as toepassingen omvatten:

Verticale Bewerkingscentra (VMC): X, Y, Z en roterende assen op VF-serie frezen waar de motorafmetingen binnen het 45A versterkerbereik vallen.

Draaibanken: Z-as en X-as aandrijvingen op ST-serie draaibanken, evenals aandrijvingen voor aangedreven gereedschap en C-as oriëntatie op draai-frees configuraties.

Horizontale Bewerkingscentra: Voedingsassen op EC-serie horizontale machines die aandrijvingen met gemiddeld vermogen vereisen.

Roterende en Trunnion Tafels: HRT en TRT roterende producten gekoppeld aan NGC-besturingen waar de roterende asmotor overeenkomt met de stroomwaarde van deze versterker.

Verifieer altijd de gespecificeerde versterker stroomwaarde voor de specifieke as op een specifiek machine serienummer — HAAS's eigen onderdelenopzoeking is om deze reden geïndexeerd op serienummer. Een 30A of 60A as op dezelfde machine wordt niet bediend door deze eenheid; alleen de 45A-aangeduide assen wel.

HAAS Smart Versterker Familie — Vergelijking Stroomwaarde

Opmerking over compatibiliteit tussen generaties: HAAS heeft in zijn NGC service documentatie bevestigd dat de nieuwere Digitale Versterkers (93-5088 serie) volledig achterwaarts compatibel zijn met BL Smart Versterkers. Dit betekent dat een 93-5089 (45A Digitale Versterker) een 93-32-3551J kan vervangen in een NGC machine als de Smart Versterker niet beschikbaar is, zonder dat andere wijzigingen aan de machineconfiguratie nodig zijn.

Veiligheidseisen voor Vervanging

De 320 V DC bus die deze versterker voedt, vormt een dodelijk elektrocutiegevaar tijdens en direct na machinebediening. HAAS's eigen servicemanual is direct over de vereiste procedure: na het indrukken van [POWER OFF] en het vergrendelen van de hoofdschakelaar, wacht een minimum van vijf minuten voordat de elektrische kast wordt geopend. Het High Voltage indicatorlampje op de Vector Drive moet volledig gedoofd zijn voordat contact wordt gemaakt met versterkeraansluitingen of busverbindingen. Deze wachttijd is niet optioneel — de buscondensatoren in de Vector Drive behouden een dodelijke opgeslagen lading na het verwijderen van de stroom en ontladen progressief gedurende enkele minuten.

Bij het vervangen van de versterker, download en voltooi altijd HAAS's Amplifier Inspection Report Checklist voordat u componenten loskoppelt. Deze gestructureerde controle onderscheidt een versterkerfout van een motor kortsluiting of kabelfout — wat, indien onopgelost vóór installatie van de vervanging, de nieuwe eenheid onmiddellijk zal beschadigen.

FAQ

V1: Wat betekent het voorvoegsel "93-" op onderdeelnummer 93-32-3551J, en is het anders dan de originele 32-3551J?

Het voorvoegsel "93-" op HAAS onderdeelnummers identificeert onderdelen die een hoeveelheid gereviseerde componenten kunnen bevatten — dit staat direct vermeld op HAAS's officiële onderdelenportaal. De 93-32-3551J is HAAS's huidige vervangingsonderdeel voor de originele 32-3551J, die is stopgezet. De twee zijn functioneel uitwisselbaar: de 93-32-3551J installeert direct in elke machinepositie die voorheen een 32-3551J bevatte zonder dat er configuratiewijzigingen nodig zijn. Bij het inkopen van een vervanging is de 93-32-3551J de juiste huidige referentie, ongeacht welke variant de machine oorspronkelijk was uitgerust met.

V2: De rode FAULT LED is verlicht op de versterker. Betekent dit dat de versterker vervangen moet worden?

Niet noodzakelijk — en HAAS's service documentatie raadt een gestructureerd foutonderzoek aan voordat de versterker wordt afgeschreven. Een rode FAULT LED kan worden geactiveerd door verschillende omstandigheden buiten de versterker zelf: een kortgesloten motorwikkeling, een beschadigde motorvoedingskabel, een mechanische blokkade op de as die een overbelasting heeft veroorzaakt, of een lage busspanning door een Vector Drive probleem. De juiste diagnostische volgorde is om de alarmgeschiedenis van de machine te controleren op overbelastingsalarmen die voorafgaan aan een overstroomgebeurtenis (wat duidt op een crash in plaats van een versterkerfout), en vervolgens een weerstandscontrole uit te voeren tussen de motor kabelaansluitingen en aarde om een motor- of kabelkortsluiting uit te sluiten. Pas nadat externe oorzaken zijn uitgesloten, mag de versterker zelf worden verdacht. Het vervangen van een versterker op een machine met een onopgeloste motor kortsluiting zal de vervangende eenheid onmiddellijk beschadigen.

V3: Kan de 93-32-3551J op elke HAAS as worden gebruikt, of moet deze overeenkomen met de originele as specificatie?

Het moet overeenkomen. HAAS kent specifieke versterker stroomwaarden toe aan specifieke assen op basis van de servomotor die op die as is gemonteerd. Het installeren van een 45A versterker op een as die is ontworpen rond een 30A of 60A versterker zal ofwel onderpresteren (indien ondergedimensioneerd) of een onnodige kostenpost zijn zonder functioneel voordeel (indien overgedimensioneerd). Cruciaal is dat de NGC-besturing digitaal communiceert met elke asversterker en deze bij het opstarten configureert met parameters die het verwachte as- en versterkertype bevatten. Bevestig altijd de versterkerwaarde voor de specifieke as op het specifieke machine serienummer — hetzij via het elektrische schema van de machine of de op serienummer geïndexeerde onderdelenopzoeking van HAAS — voordat u bestelt.

V4: Deze eenheid wordt vermeld als gebruikt. Wat moet worden gecontroleerd voordat een gebruikte 93-32-3551J wordt geïnstalleerd?

Visuele inspectie eerst: kijk naar brandplekken, gezwollen of gebarsten condensatoren, hitteschade rond het vermogenstransistor gebied van het koellichaam, en tekenen van binnendringend koelmiddel. Controleer of het motoruitgangsklemmenblok (U/V/W) en de DC-busverbindingen geen tekenen van vonken of oververhitting vertonen. Voer vóór installatie een weerstandscontrole uit van de RODE aansluiting op de versterker naar aarde met de motor losgekoppeld — een versterker met een kortgesloten uitgangstrap zal een weerstand van bijna nul vertonen, wat duidt op een interne vermogenstransistorfout. Als de eenheid visuele en weerstandscontroles doorstaat, installeer deze dan, schakel in, en bevestig dat de groene POWER ON LED brandt en dat er geen FAULT LED verschijnt in de gereed-status voordat u asbeweging commandeert.

V5: Is de 93-32-3551J compatibel met zowel VMC als draaibank NGC machines?

Ja, de versterker hardware is hetzelfde, ongeacht het machinetype. De 93-32-3551J is een algemene asversterkermodule die wordt gebruikt in elke NGC-platform HAAS machine waar een 45A versterker is gespecificeerd — VF-serie verticale bewerkingscentra, ST-serie draaibanken, EC-serie horizontale machines en roterende tafelassen gebruiken allemaal dezelfde versterkerfamilie. De NGC-besturing configureert het gedrag van de versterker voor de specifieke as via zijn digitale communicatielink, dus de fysieke module zelf heeft geen machine-type beperking. Wat belangrijk is, is dat de stroomwaarde (45A) overeenkomt met de as specificatie in de specifieke machine, wat wordt bevestigd door het serienummer of de elektrische tekeningen van de machine.
