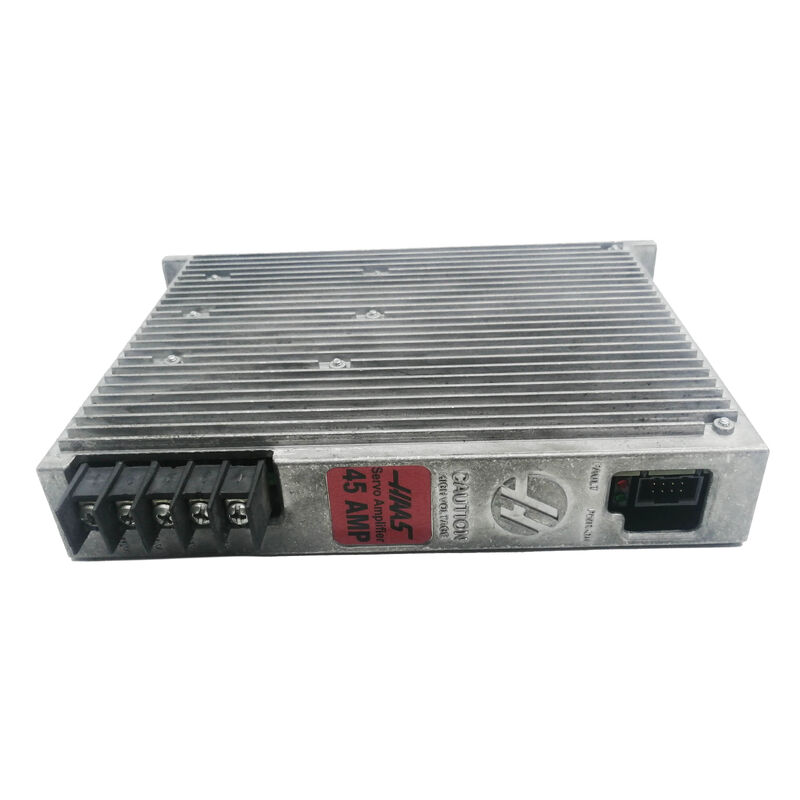

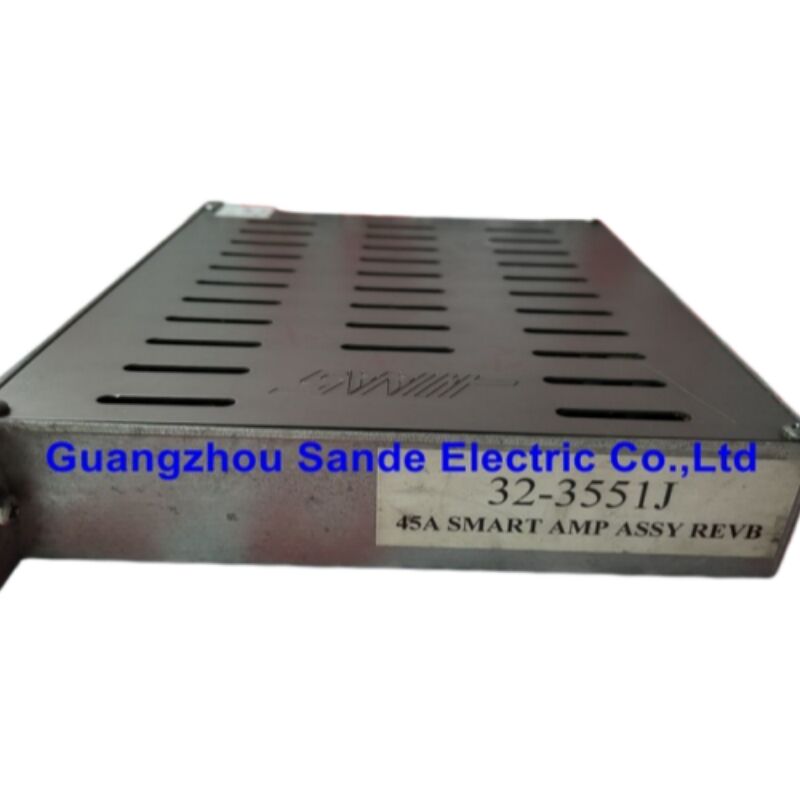

HAAS 32-3551J Servo Versterker 45A BL Smart Amp, Aftermarket Repair & Replacement

Het onderdeel dat de HAAS-as laat draaien

Elke as van een HAAS CNC-machine is afhankelijk van één ding dat goed werkt achter de paneldeur: de servoversterker.32-3551J¢ ook gekruisverwezen als93-32-3551Jin de bijgewerkte HAAS-onderdeelnummering is de 45-ampere BL Smart Amplifier die is toegewezen aan middelgrote assen in een breed scala van HAAS-verticale bewerkingscentra, horizontale bewerkingscentra,en draaicentrums die deVolgende generatie besturing (NGC).

Als deze versterker faalt, stopt die as. Geen joggen, geen programma uitvoeren, geen productie.Een geteste vervanging op de machine krijgen zo snel mogelijk is de enige prioriteit en dat is precies waar de aftermarket reparatie en aangepaste vervangende eenheden relevant worden.

Technische specificaties

Hoe de 32-3551J past in het HAAS aandrijfsysteem

HAAS-machines maken gebruik van een gecentraliseerde stroomarchitectuur.320 ̊340 V gelijkstroombusElke servoversterker haalt van die bus en zet het gelijkstroomvermogen om in nauwkeurig gecontroleerde driefasige wisselstroomuitgang voor de motor.

De 32-3551J zit in het versterkerrek, ontvangt de 320 V DC aan de ene kant en geeft variabele frequentie, variabele amplitude stroom aan de servomotor aan de andere kant.Communicatie met de NGC-controller verloopt digitaal, wat deze "Smart" versterkers verschilt van oudere analoge ontwerpen. De versterker volgt niet alleen een spanningscommando, het rapporteert actief zijn status, temperatuur, foutcodes,en stroom trekken terug naar de controleDeze digitale feedbacklus maakt de gedetailleerde alarmdiagnostiek mogelijk waar HAAS NGC-machines bekend om staan.

Wanneer de versterker een storing ontwikkelt, gaat de rode LED op de voorzijde op en de CNC toont meestal een specifiek servoversterker alarmbel op het bedieningsscherm, dat rechtstreeks naar de getroffen as wijst.Dat is nuttig voor de diagnose., maar het onderliggende reparatie- of vervangingsproces vereist nog steeds dat de machine volledig wordt uitgeschakeld en de 320 V gelijkstroombus bevestigd wordt ontladen voordat er met het werk wordt begonnen.

Waarom reparaties en vervangingen op maat zinvol zijn

De 93-32-3551J is vermeld als:door de fabrikant stopgezetHet is een reëel probleem wanneer een versterker op een productiemachine uitvalt.

Na- en vervangingsinstallaties op de aftermarket vullen deze kloof aan en zijn in veel gevallen de slimmere financiële keuze, zelfs als er OEM-voorraad beschikbaar is.

Kosten.Een nieuwe OEM 45A HAAS servoversterker, wanneer beschikbaar, wordt doorgaans verhandeld in het bereik van $ 1.500 ¢ $ 1.750 via aftermarketkanalen.Professionele reparatie van een kapotte eenheid kost aanzienlijk minder en levert dezelfde elektrische prestaties op wanneer deze goed wordt uitgevoerd.

Snelheid.Specialty CNC-componenten reparatieshuizen die speciale HAAS-testapparatuur onderhouden, kunnen vaak een gerepareerde unit sneller draaien dan wachten op OEM-levertijden, vooral buiten Noord-Amerika.

Aanpassing.Voor werkplaatsen met gemodificeerde machineconfiguraties, niet-standaardasregelingen of machines die opnieuw zijn gecontroleerd:de leveranciers van de aftermarket kunnen vervangende versterkers leveren en configureren om aan de specifieke elektrische en firmware-eisen van de installatie te voldoen .

Voorkomende vervanging van onderdelen.De kwaliteitsreparatie gaat verder dan het repareren van de onmiddellijke fout.en andere onderdelen met bekende verouderingskenmerken worden vaak proactief vervangen tijdens een professionele reparatie, waardoor de effectieve levensduur van de gereconstrueerde eenheid verder gaat dan een eenvoudige foutoplossing zou bereiken.

Veel voorkomende storingsmodussen Wat u moet controleren voordat u een bestelling doet

Voor het trekken van de 32-3551J bespaart een systematische controle tijd en geld.

Rode LED, geen beweging.Dit is de klassieke verschijnselen van een versterkerstoring, maar een mechanische verstopping van de as, een kortsluiting van de servomotor of een kabelfout kunnen identieke symptomen veroorzaken.Ontkoppelen van de motor leidingen van de versterker uitgang en controleer motor winding weerstand aan de grondNiet de versterker.

As loopt ruw of oscilleert.In de meeste gevallen is dit een probleem met de besturingsparameters of een encoder-feedbackprobleem in plaats van een hardwarefout van de versterker.

Versterker blijft koud, geen groene LED.Als de groene POWER ON-indicator niet oplicht met 320 V DC aanwezig op de bus, is de interne stroomvoorziening van de versterker waarschijnlijk uitgevallen.

Een overtemperatuurfout.De ingebouwde temperatuursensor van de versterker wordt geactiveerd bij 195°F (90°C).Een mislukte koelventilator veroorzaakt thermische storingen op anders gezonde versterkers.

DC-bus instort wanneer één specifieke versterker is aangesloten.Een kortsluiting in de versterker zal de busspanning verlagen zodra hij aangesloten is.

Compatibiliteit met machines

De 32-3551J / 93-32-3551J wordt gebruikt op een breed scala van HAAS NGC-apparaten, waaronder:

• VF-serieverticale bewerkingscentra (VF-1 tot en met VF-12 en hoger)
• VM-serieverticale molens
• EG-reekshorizontale bewerkingscentra
• ST-seriemet een vermogen van niet meer dan 50 kW
• HL-seriedraaiblokken
• UMC-serieVervaardiging van elektrische apparaten voor elektrische installaties
• Verscheidenerotatie- en indexersystemenAsconfiguratie met behulp van servo-aangedreven tafels

De 45A-classificatie plaatst deze versterker in de middelgrote asklasse typisch X-, Y- of Z-assen op middelgrote VMC's, of de primaire draaiex op kleinere draaiblokken. Zwaarere assen gebruiken de 60A- of 90A-varianten;lichte hulpassen gebruiken de 30A-eenheid.

Veiligheidsopmerking vóór elk werk

Voor het aanraken van een onderdeel in de HAAS-controlekast moet u de machine volledig uitschakelen bij de hoofdsluiter en wachten tot eenminimaal vijf minutenBevestig dat het HV-indicatorlicht op de Vector Drive of MMPS volledig is uitgeschakeld voordat u verder gaat.

Vaak gestelde vragen

V1: Wat is het verschil tussen de 32-3551J en de 93-32-3551J?

Deze twee deelnummers verwijzen naar dezelfde versterker.93-het voorvoegsel is de bijgewerkte nummering van onderdelen van HAAS die is toegepast op de huidige catalogusversie van het onderdeel.De 93-32-3551J is de directe vervanger van de originele 32-3551J en is volledig uitwisselbaar in alle HAAS NGC-machines. Bij het zoeken naar een vervanging zullen beide nummers hetzelfde product teruggeven.

Vraag 2: Kan een 32-3551J van de aftermarket of gerepareerd goed communiceren met de NGC-besturing?

Ja, op voorwaarde dat het apparaat op de juiste wijze is getest en de firmware compatibel is met de besturingsversie van de machine.Het digitale communicatieprotocol tussen de Smart Amplifier en de NGC-besturing is op hardware-niveau en is niet afhankelijk van licentie- of autorisatiecodesEen correct gerepareerde versterker met functionele communicatiecircuits wordt door de NGC-besturing herkend en gedraagt zich identiek aan een OEM-eenheid.Waar firmware-herzieningen een probleem vormen typisch op machines met zeer recente software-updates een gerenommeerde leverancier zal in staat zijn de vereiste versie te matchen.

V3: Mijn machine laat een alarm zien van "Axis Drive Fault". Hoe bevestig ik dat de versterker het probleem is?

Begin met de fysieke indicatoren op de versterker: een solide rode FAULT LED met het groene POWER ON-licht afwezig of zwak sterk suggereert een hardwarefout van de versterker.ontkoppelen van de motorkabel van de versterker en het apparaat aanzetten indien de fout verdwijntAls de fout blijft bestaan met de motor losgekoppeld, en de DC-busspanning is bevestigd normaal (320~340 V DC), is de versterker zelf de meest waarschijnlijke boosdoener.Het is de moeite waard te controleren de versterker connector zit en eventuele zichtbare schade aan de PCB voordat de eenheid te veroordelen, aangezien losse connectoren een aanzienlijk aantal schijnbare versterkerfouten veroorzaken.

V4: Kan de 32-3551J worden gebruikt op assen die oorspronkelijk een andere versterker rating hadden?

De 45A-eenheid is ontworpen voor assen waar de vraag naar servomotor en asbelasting binnen die stroomomvang valt.Het installeren van een versterker met een lagere waarde op een as met een hoge vraag zal resulteren in herhaalde overstromingsfouten en vroegtijdig falen van de versterkerHet installeren van een versterker met een hogere waarde is over het algemeen elektrisch onschadelijk, maar kan parametergerelateerde storingen veroorzaken als de NGC-besturing is geconfigureerd om een specifiek versterkertype op die as te verwachten.De vervangingsclassificatie moet altijd overeenkomen met de oorspronkelijke.

V5: Wat betekent een "op maat gemaakte" vervanging op de aftermarket in de praktijk?

Voor de meeste standaard HAAS NGC-machines vereist een rechtstreekse vervangingsunit geen aanpassing.machines die met verschillende servomotoren zijn uitgerust en waarvoor een ander stroomprofiel vereist is; projecten voor het aanpassen van meerassen waarbij de oorspronkelijke bediening is vervangen; machines die in niet-standaardspanningsomgevingen werken;of installaties waarbij een klant vooraf geconfigureerde parameters in de versterker vraagt voor verzending om de ingebruikname op locatie tot een minimum te beperken.Als uw applicatie standaard is, is een geteste voorraad vervanging alles wat u nodig heeft.
